Конструктивный расчет сушильного барабана.
Задачей конструктивного расчета является определение длины и диаметра барабана для заданной производительности. Количество влаги, удаляемой при сушке, определяется по формуле: n= Принимаем напряженность объёма барабана без учета заполнения его перегородками по таблице (Приложение 11). Необходимый внутренний барабан определим по формуле: Vб= Проверим объём барабанного сушила. Предварительно определим расход тепла на нагрев материала по формуле qm=Pmcm(tk-tн) кДж/ч, где, см - находим по формуле: см=сс где, сс = 0, 921 кДж/кг·град (Приложение 10). Количество тепла, которое передается от газов к материалу, находим по формуле: Q = (2493+1, 97tух-4, 2 t′ M) где, t ′ M - начальная температура материала при входе в сушило, град; n - количество испаряемой влаги, кг/ч; qm - расход тепла на нагрев материала, кДж/ч. Тогда: Vб = kб где, kб - коэффициент, учитывающий долю объёма барабана, занятого насадками и винтовыми направляющими лопастями; kб=1, 1-1, 2
Δ tср - средняя логарифмическая разность температур между газами и материалом в начале и в конце сушила; рассчитывается как для прямотока с помощью номограммы (рисунок 1), град. Vб - объём барабана сушила, м3.

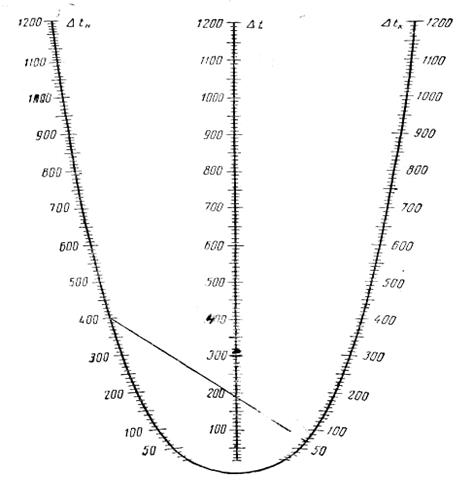

Рисунок 1 – График для определения средней логарифмической разности температур.
|
