Сведения из теории

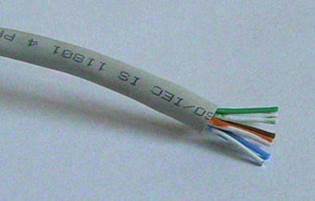

3.1 Разъемы RJ-45 Для подключения витых пар используются разъемы стандарта RJ-45, которые в зависимости от вида кабеля витой пары бывают: - экранированными или неэкранированными; - для одножильных или многожильных витых пар; - конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников витой пары, упрощающих заправку проводников в корпус разъема.

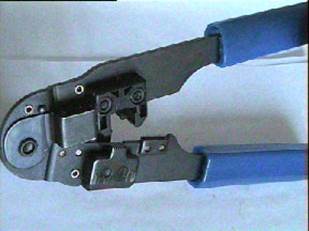

Корпуса разъемов выполнены из прозрачного пластика, поэтому внутренние части контактов разъема хорошо различимы. Нужно обратить внимание на конструктивное выполнение тех частей контактов, которые предназначены для соединения с проводниками витой пары. Контакты разъемов для многожильных проводников имеют вид двухзубой вилочки, внутренние поверхности зубцов которой имеют заточку по типу ножа и при обжимке прорезают изоляцию проводника, раздвигая его жилы, таким образом создается контакт. В разъемах для одножильных проводников зубцы вилочки слегка раздвинуты в стороны и при обжимке охватывают жилу с двух сторон, прорезая изоляцию и создавая контакт. Для разделки витых пар используют специальное устройство (обжим), которое имеет три рабочие области и соответственно выполняет три функции. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников витой пары. В центре находится гнездо для обжима разъема. В верхней части устройства--область для зачистки наружной изоляции витой пары (внутренняя изоляция проводников не зачищается, а как уже было сказано прорезается контактами разъема).
|
