Конструкция муфтыСтр 1 из 2Следующая ⇒
Цель работы Целью настоящей работы является приобретение навыков по монтажу соединительной оптической муфты типа UCSO 4-6 фирмы «Siemens».
Задание Ознакомиться с деталями, входящими в комплект муфты UCSO 4-6. Разделать концы, предназначенного для монтажа волоконно-оптического кабеля. Произвести монтаж кассетного блока муфты. Произвести монтаж кассет муфты. Произвести герметизацию вводов кабеля в муфту. Произвести монтаж корпуса муфты. Теоретические сведения Конструкция муфты Для монтажа оптических кабелей различных конструкций в последнее время широко используется универсальная муфта USCO 4-6 производства RXS Schrumpftechnik-Gamituren Gmb (Германия) [1]. Универсальная муфта USCO 4-6 является " механической", то есть монтируется без элементов горячей пайки. Расшифровывается марка муфты следующим образом: U - Universal- универсальная; C - Closure- муфта; S - Splices- сварка; О - Optic - оптическая; 4 - число заводимых кабелей; 6 - максимальное число сварочных распределителей (" гребенок"). Рассмотрим муфту, рассчитанную на сварку четырех модулей по шесть волокон в каждом, т.е. двадцати четырех волокон, которые размещаются в двух кассетах, входящих в ее комплект. Муфта UCSO 4-6 может использоваться как соединительная или разветвительная. Монтаж муфты допустим при температуре от –5oС до +50oС. Для монтажа муфты требуется следующее оборудование: 1. Сварочный аппарат типа S 46999-M-7-A-30 или S 46999-M-7-A60. 2. Набор инструмента для сварочного аппарата. 3. Резак (с установочным устройством) типа S46999-M-9-B-6. 4. Держатель модулей при сварке. 5. Монтажный стол.

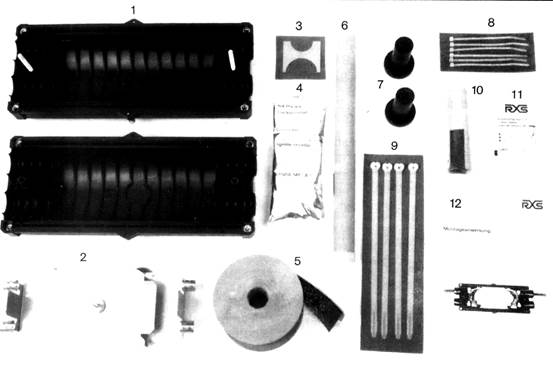

Рис. 3.1. Детали для монтажа муфты
Комплект муфты содержит следующие детали (рис. 3.1.): 1. Половинки муфты из полипропиленового сополимера (1). 2. Блок для размещения кассет с крышкой (2). 3. Калибратор (3). 4. Средство для высушивания полости муфты (4). 5. Катушка с лентой для герметизации муфты (5). 6. Шнур для герметизации муфты (6). 7. Втулка (7) 8. Крепежные хомуты для модулей размером 2.4 х 92мм (8). 9. Крепежные хомуты для кабелей размером 7.6 х 203 мм (9). 10. Компаунд для герметизации муфты (10). 11. Ароматизированная салфетка (11). 12. Инструкция по монтажу муфты (12). 13. Ветошь.

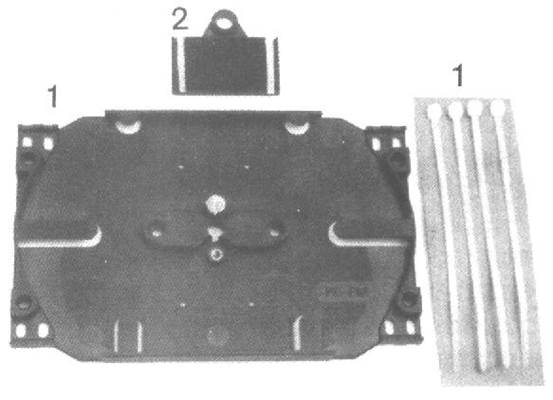

Непосредственно для сварки волокон в комплекте деталей предусмотрены (рис. 3.2.): 1. Две кассеты, в каждой из которых находятся гребенки для размещения сварных соединений (1, 2). 2. Крепежные хомуты для модулей размером 2, 4 х 92 мм в количестве четырех штук (3). 3. Изолента шириной 19 мм. 4. Клеющиеся номера. 5. Паста для защиты места сварки. В зависимости от типа кабеля и его марки в комплект муфты могут входить дополнительные материалы. Так для кабелей с ленточной стальной броней это: 1. Зажим с гибким медным проводом для соединения брони кабеля с металлическим корпусом муфты. 2. Кабельный соединитель А5 х 2, 3. 3. Коропластовая изолента. 4 Припой ПОС - 60 в виде проволоки диаметром 2 мм (гарпиус). Для крепления кабеля в стальной гофрированной оболочке в комплекте предусматривается специальный зажим с диаметром, меняющимся от двенадцати до двадцати миллиметров. Для пайки медных жил имеется припой в виде проволоки диаметром 2 мм с содержанием 60 % свинца и изолирующие гильзы диаметром 3, 5 мм. Как уже говорилось, каждая гребенка максимально рассчитана на 12 волокон. Однако конкретное количество волокон, вводимое гребенку, лимитируется их наружным диаметром (табл. 3.1).
Таблица 3.1
|
