Механізовані пункти для переробки качанів кукурудзи.

Стаціонарний механізований пункт ПМУ-15 (рис. 5 ) признане ний для очищення або доочищення качанів кукурудзи, підсушування і обмолоту качанів. Продуктивність — до 15 т/год.

Загальна будова і процес роботи. Пункт ПМУ-15 складається з при­ймального бункера 16, очисника кукурудзи ОП-15С, перебирального стола, молотарки качанів МКП-У, приміщення з бункерами для сушіння качанів, тешіогенератора 12, комплексу конвеєрів, бункера для зерна 6.

Механізований пункт працює так. Неочищені качани кукурудзи заванта­жують у приймальний бункер 16. Звідти вони подаються конвеєром 1 на очис­ник качанів 2. Очищені качани надходять на перебиральний стіл 14, де робіт­ники відбирають недоочищені качани, які конвеєром знову подаються на очисник качанів для додаткового очищення. Обгортки по пневмопроводу спрямовуються в причіп 4. Із перебирального стола очищені качани конве­єрами 13 і 10 надходять до бункерів 11. Теплогенератор 12 подає підігріте по­вітря до цих бункерів для сушіння качанів. Висушені качани подаються кон­веєрами 9 і 8 до молотарки 5, де вони обмолочуються. Відокремлене зерно надходить у бункер 6, а стрижнева частина — у тракторний причіп 7.

Конвеєр качанів кукурудзи ТПК-20А використовують для механізова­ного завантаження і перевантаження качанів і зерна кукурудзи у сховища, бункери і транспортні засоби. Місткість бункера-живильника 3, 5 м³, висота навантаження 3...7 м, кут нахилу конвеєра 17...50°, продуктивність до 22 т/год.

Його головними частинами є бункер-живильник і похилий скребковий конвеєр.

Бункер-живильник складається з поздовжнього і похилого стрічко­вих конвеєрів, бункера, механізмів приводу конвеєрів, поворотного моста з опорними колесами, котка, рами і пульта керування.

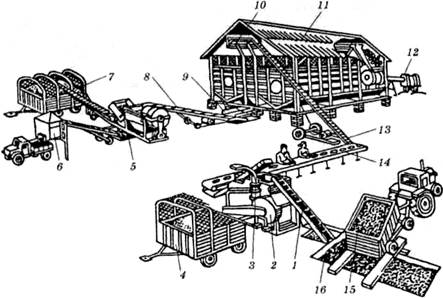

Рис. 5. Стаціонарний механізований пункт ПМУ-15 для обробки качанів кукурудзи:

1, 3, 8, 9, 10 і 13 — конвеєри; 2 — очисник качанів ОП-15С; 4, 7 і 15 — тракторні причепи; 5 — молотарка качанів; 6 — бункер для зерна; 11 — бункери з вентилюванням; 12 — теплогенератор; 14 — перебиральний стіл; 16 — приймальний бункер

Скребковий конвеєр —це ланцюг зі скребками 400 мм завширшки, встановлений на опорному стояку і рамі з двома опорними колесами відпові­дно до висоти навантаження.

У бункер-живильник транспортними засобами завантажують качани ку­курудзи, а потім невеликими дозами подають їх у приймальний ківш скреб­кового конвеєра, який перемішує качани вгору у сховища, бункери або транс­портні засоби.

Запитання і завдання для самоперевірки

1. Які способи збирання кукурудзи на зерно і агротехнічні вимоги до машин? 2. Які машини застосовують для збирання кукурудзи на зерно та післязбиральної обробки качанів? 3. З яких основних вузлів і механізмів складається кукурудзозбиральний комбайн ККП-3? 4. Основні техноло­гічні регулювання кукурудзозбирального комбайна ККП-3. 5. Відміннос­ті в будові, процесі роботи і технологічних регулюваннях кукурудзозби­ральних комбайнів ККП-3 і КСКУ-6. 6. Які пристрої до зернозбиральних комбайнів засто­совують для збирання кукурудзи на зерно? 7. Будова і процес роботи качаноочисника і молотарки качанів кукурудзи. 8. Виконання двох практичних робіт.
