Измеритель напряжения V oltage Measurement

Пиктограмма:

Назначение:

Выполняет измерение мгновенного значения напряжения между двумя узлами схемы. Выходным сигналом блока Voltage Measurement является обычный сигнал Simulink, который может использоваться любым Simulink-блоком.

Окно задания параметров:

.Параметры блока:

Оutput signal:

[Выходной сигнал]. Вид выходного сигнала блока. Выбор значения параметра возможен, только если с помощью блока Powergui установлен режим расчета схемы комплексным методом (Рлазог simulation). В этом случае значение параметра выбирается из списка:

~ Magnitude - амплитуда (скалярный сигнал);

~ Complex - комлексный сигнал;

~ Real- Imag - вектор, состоящий из двух элементов - действительная и мнимая составляющие сигнала;

~ Magnitude- Angle - вектор, состоящий из двух элементов - амплитуда и аргумент сигнала.

Положительное направление напряжения задается знаками «+»и «-»на пиктограмме блока. Знак напряжения считается положительным, если напряжение направлено от клеммы «+»к клемме «-».

Пример:

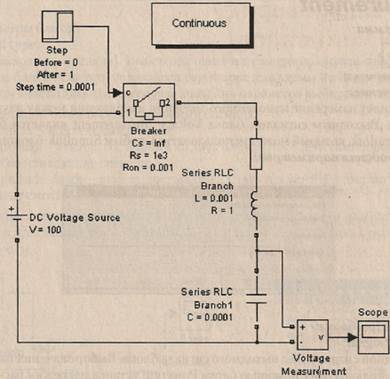

На рис. 3.11 показана схема, в которой блок Voltage Measurement используется для измерения напряжения на конденсаторе последовательного колебательного контура. Simulink-сигнал, формируемый данным блоком, используется затем для отображения напряжения на осциллографе. Нулевые начальные условия для расчета схемы задаются в окне параметров блока Series RLC Branch.

Рис. З. 11. Измерение напряжения участка цепи
