Задание 1. Система автоматического регулирования состоит из набора типовых динамических звеньев.
Система автоматического регулирования состоит из набора типовых динамических звеньев. Для каждого из звеньев системы автоматического регулирования определить и построить графически временные характеристики. В проекте используются следующие звенья:
1) апериодическое 1-го порядка: 2) колебательное (0< x< 1): 3) звено запаздывания: Решение: Графическое представление переходных и импульсных функций называют временными характеристиками. Временные характеристики представляют процессы, происходящие в динамическом и статическом режимах. Переходной функцией h(t) называют функцию, описывающую сигнал на выходе при условии, что на вход подано единичное ступенчатое воздействие при нулевых начальных условиях. График переходной функции, представляющий собой зависимость функции h(t) от времени t, называют переходной характеристикой. В том случае, если амплитуда единичного ступенчатого воздействия отлична от единицы получают разновидность переходной характеристики, которая называется кривой разгона. Импульсной дикцией или весовой функцией w(t) называют функцию, описывающую реакцию на единичное импульсное воздействие при нулевых начальных условиях. График зависимости функции w(t) от времени называют импульсной переходной (импульсной характеристикой). Аналитическое определение переходных функций и характеристик основано на следующих положениях. Если задана передаточная функция системы или составной части W(S) и известен входной сигнал X(t), то выходной сигнал y(t) определяется следующим соотношением:
Таким образом, изображение выходного сигнала Так как изображение единичного ступенчатого воздействия равно
Следовательно, для нахождения переходной функции необходимо передаточную функцию разделить на S и выполнять переход от изображения к оригиналу. Изображение единичного импульса равно 1. Тогда изображение импульсной функции определяется выражением:
Таким образом, передаточная функция является изображением импульсной функции.

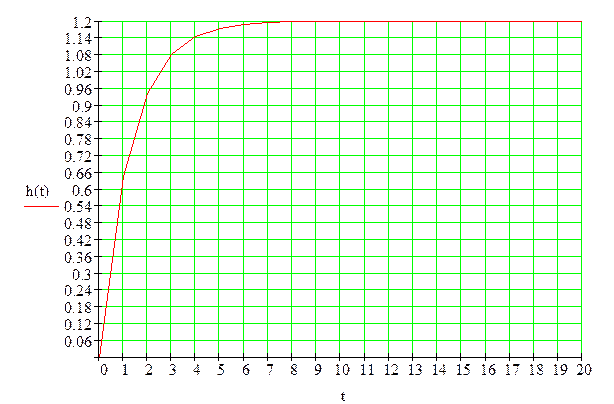

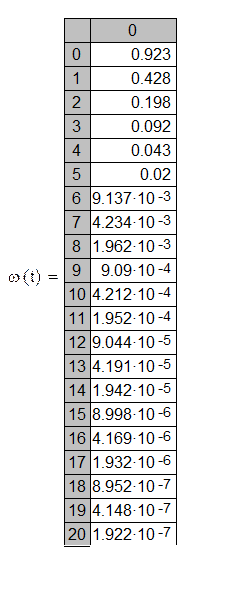

![]() Следуя выше сказанному, находим временные функции заданных звеньев и строим их графическое представление: 1) для
2) для
3) для
……….
|
