Порядок выполнения эксперимента. Соберите цепь, показанную на рис






Соберите цепь, показанную на рис. 3.9, и установите входное напряжение UВХ2 = 2 В. Изменяйте входное напряжение UВХ1 согласно таблице 3.4, измеряя соответствующие значения выходного напряжения UВЫХ мультиметром. Повторите измерения для входного напряжения UВХ2 = - 2 В.

Рис. 3.9



RВХ1 = RВХ2 = 1 кОм Таблица 3.4

UВХ1, В
UВХ1, В при UВХ2 = 2 В
UВХ1, В при UВХ2 = -2 В

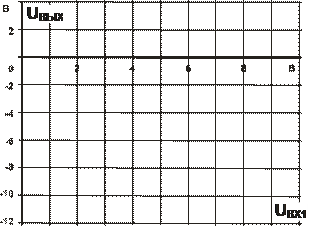

Результаты измерений занесите в таблицу 3.5. На графике (рис. 3.10) постройте зависимость выходного напряжения UВЫХ от входного UВХ1.



Рис. 3.10



Повторите все измерения для RВХ1 = RВХ2 = 4, 7 кОм, занесите результаты измерений в таблицу 3.5 и постройте зависимости на графике (рис. 3.11).



RВХ1 = RВХ2 = 4, 7 кОм Таблица 4.5

UВХ1, В
UВХ1, В при UВХ2 = 2 В
UВХ1, В при UВХ2 = -2 В



Рис. 3.11



Контрольные вопросы:

Как изменяется выходное напряжение при увеличении входных сопротивлений RВХ1 и RВХ2 от 1 кОм до 4, 7 кОм и почему?

Какой тип цепи получается, когда использован только один вход усилителя?

Каково результирующее выходное напряжение, когда одно входное напряжение положительно, а другое отрицательно?
