Плотность орошения U сравнивают с оптимальной плотностью орошения Uопт, которая определяется по формуле
|
|
Uопт=ba (15)
где а – удельная поверхность насадки, м2/м3; b – коэффициент, значения которого приведены в таблице 4.
Таблица 3. Характеристики насадок.
| Насадка | Размеры элемента, мм | Удельная поверхность, м2/м3 | Свободный объем, м3/м3 | Эквивалентный диаметр, м | Масса 1 м3 насадки, кг |
| Регулярная насадка | |||||
| Деревянная хордовая (шаг в свету 10´ 100 мм) Керамические кольца Рашига | 50´ 50´ 50 80´ 80´ 8 100´ 100´ 100 | 0, 55 0, 68 0, 735 0, 720 0, 720 | 0, 022 0, 042 0, 027 0, 036 0, 048 | ||
| Засыпка внавал | |||||
| Керамические кольца Рашига Стальные кольца Рашига Керамические коьца Палля Стальные кольца Палля Керамические седла Берля | 15´ 15´ 2 25´ 25´ 3 50´ 50´ 5 10´ 10´ 0, 5 15´ 15´ 0, 5 25´ 25´ 0, 8 25´ 25´ 3 50´ 50´ 5 25´ 25´ 0, 6 50´ 50´ 1 12, 5 | 0, 700 0, 740 0, 785 0, 880 0, 920 0, 920 0, 740 0, 780 0, 900 0, 900 0, 680 0, 690 0, 700 | 0, 009 0, 015 0, 035 0, 007 0, 009 0, 017 0, 014 0, 026 0, 010 0, 033 0, 006 0, 011 0, 017 |
Таблица 4. Значения коэффициента b
| Процесс | Коэффициент b, м3/м× ч |
| Абсорбция аммиака водой Абсорбция паров органических жидкостей водой Абсорбция паров органических жидкостей керосином Ректификация, испарение воды | 0, 158 0, 093 0, 024 0, 065 |
Если плотность орошения мала по сравнению с Uопт, то коэффициент смачиваемости y имеет низкое значение, то есть насадка будет недостаточно смочена или использована не полностью. В этом случае следует применять насадку с меньшей удельной поверхностью, чтобы снизить Uопт.
Максимальное смачивание насадки достигается при некоторой оптимальной плотности орошения Uопт, при которой коэффициент смачиваемости y становится равным единице. При дальнейшем увеличении плотности орошения y не изменяется.
Коэффициент смачиваемости находят по графику зависимости y от U/Uопт (рис.2).
При выборе размеров насадки необходимо учитывать, что с увеличением размеров её элементов увеличивается допустимая скорость газа, а гидравлическое сопротивление абсорбера снижается. Общая стоимость колонны с крупной насадкой будет ниже за счет уменьшения диаметра абсорбера, несмотря на то, что высота насадки несколько увеличивается по сравнению с таковой в абсорбере, заполненном насадкой меньших размеров. Это особенно относится к абсорбции хорошо растворимых газов. При абсорбции плохо растворимых газов более подходящей может быть сравнительно мелкая насадка.
Если необходимо провести глубокое разделение газовой смеси, требующее большого числа единиц переноса, то в этом случае рациональнее использовать мелкую насадку.
При выборе размеров насадки также необходимо соблюдать условие, при котором отношение диаметра колонны D к эквивалентному диаметру насадки dэкв было больше или равно 10.
В качестве насадки наиболее широко применяют кольца Рашига. Кольца малых размеров засыпают в колонну навалом. Большие кольца (от 50´ 50 мм и выше) укладывают правильными рядами, сдвинутыми друг относительно друга – регулярная насадка. Регулярная насадка имеет ряд преимуществ перед нерегулярной, навалом засыпанной в колонну: обладает меньшим гидравлическим сопротивлением, допускает большие скорости газа. Однако регулярная насадка требует более сложных по устройству оросителей, чем насадка, засыпанная навалом.
Оросители делятся на струйчатые и разбрызгивающие. К струйчатым оросителям относятся распределительные плиты, желоба, брызгалки, оросители типа сегнерова колеса, а к разбрызгивающим – тарельчатые, вращающиеся центробежные и др. (рис.3).
Высота абсорбера. Высоту слоя насадки Н можно определить по формуле:
(16)
где n – число единиц переноса (ЧЕП); h - высота единицы переноса (ВЕП), м.
Число единиц переноса можно определить аналитически, графически и методом графического интегрирования.
Аналитически ЧЕП находят по формуле
(17)
где D ср – среднелогарифмическая движущая сила.
(18)
где D1 – движущая сила внизу абсорбера, D2 – движущая сила вверху абсорбера.
D1 и D2 определяются по Y-X-диаграмме
Для определения ЧЕП графическим методом Y-X -диаграмме проводят линию MN (рис. 4), делящую пополам отрезки ординат, заключенные между рабочей линией и линией равновесия. Эти отрезки ординат равны (Y— Y*) и выражают движущую силу процесса. Затем через точку В на рабочей линии, соответствующую состоянию фазы G на выходе из аппарата, проводят горизонталь. Эту горизонталь, пересекающуюся с линией MN в точке D, продолжают до точки Е, причем отрезок BE равен удвоенному отрезку BD. Из точки Е проводят вертикаль ЕF до пересечения с рабочей линией.
Из подобия треугольников ВЕF и BDK следует
.
Но по построению BE = 2BD и KD=
. Таким образом
Ступенька ВЕF соответствует некоторому участку аппарата, в котором изменение рабочих концентраций в фазе G равно ЕF, а в фазе L соответствует BE. Отрезок KL изображает среднюю движущую силу на этом участке. Так как изменение рабочей концентрации EF по построению равно средней движущей силе KL, то ступенька ВЕF соответствует одной единице переноса.
Продолжая вписывать указанным выше способом ступеньки до точки А, соответствующей состоянию системы на входе в аппарат, находим число единиц переноса (равное числу ступенек), необходимое для достижения заданного изменения рабочих концентраций между точками А и В.
Если между точками В и A не вписывается целое число полных ступенек, то число единиц переноса, соответствующее последней неполной ступеньке, равно отношению отрезка АР, ограничивающего неполную ступеньку, к вертикальному отрезку ST между рабочей линией и линией равновесия, проведенному через середину основания неполной ступеньки.
Рассмотренный графический метод применим, если на участке, соответствующем одной ступеньке (рис. 4), линия равновесия сильно не отличается от прямой. В противном случае отрезок KL не будет изображать среднюю движущую силу на данном участке. В этом случае пользуются более точным методом графического интегрирования, который заключается в следующем. На участке бесконечно малой высоты dh изменение концентраций составляет dY и движущая сила процесса - (Y—Y*). Найдем для этой высоты число единиц переноса, представив уравнение (17) в дифференциальном виде:
Знак минус обозначает убывание концентрации Y. Число единиц переноса по всей высоте аппарата получим, проинтегрировав это уравнение в пределах изменения концентрации от Yк до Yн:

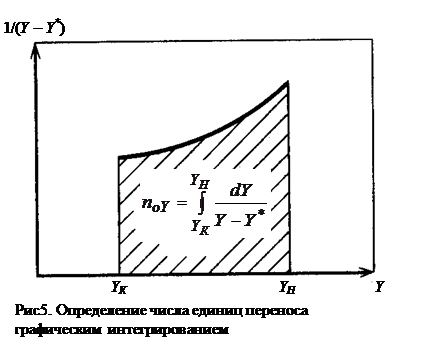

Интеграл в этом уравнении находят графически (рис.5), для чего по оси абсцисс откладывают значения Y, а по оси ординат соответствующие значения 1/(Y—Y*) и определяют площадь, ограниченную кривой, осью Y и вертикалями, проведенными через точки, абсциссы которых равны Yк и Yн . Эта площадь и равна искомому интегралу, т. е. числу единиц переноса. При расчете необходимо учитывать масштабы построения. Если по оси абсцисс взят масштаб т1 (единиц в 1 см ), а по оси ординат - масштаб т2 (единиц в 1 см ), то число единиц переноса равно:
п = fт1 т2 (19)
где f — площадь, ограниченная кривой и соответствующими абсциссами, см2.
Высоту единицы переноса определяют по формуле
(20)
где h1 – высота единицы переноса для газовой фазы, м; h2 - высота единицы переноса для жидкой фазы, м; l - удельный расход абсорбента; k - средний наклон линии равновесия, определяют как наклон хорды, проведенной через точки, ограничивающие рабочий участок линии равновесия.
ВЕП для газовой фазы можно определить по формуле
(21)
где A – коэффициент, зависящий от вида насадки; y - коэффициент смачиваемости насадки; a - удельная поверхность насадки, м2/м3; Reг - критерий Рейнольдса для газа; Pr¢ г - критерий Прандтля для газа.
Коэффициент А для кольцевых насадок равен 8, 31, для хордовых – 6, 58.
