Расчетная схема и исходные данные

Тепловой и конструктивный расчет

Теплообменного аппарата

(Регенеративный подогреватель)

методические указания

к курсовой (расчетно-графической) работе по дисциплинам:

«Теория тепломассообмена»,

«Теплопередача и теплообменные аппараты»

г. Сосновый Бор

ОБЩАЯ ПОСТАНОВКА ЗАДАЧИ

Постановка задачи, назначение и особенности теплообменного аппарата.

Рассматриваемые регенеративные подогреватели используются в тепловой схеме электростанции. Это кожухотрубные подогреватели поверхностного типа. Нагреваемая вода движется внутри труб (движение вынужденное). Греющая среда – пар из отборов турбины.

Для примера использования подогревателей приводится тепловая схема паротурбинной части двухконтурной АЭС с ВВЭР.

8 – ПСВ. 16 – ПНД. 21 – ПВД.

Требуется определить основные конструктивные (геометрические) характеристики теплообменника (поверхность теплообмена и количество труб) и расход греющего пара для нагрева воды до заданной температуры.

РАСЧЕТНАЯ СХЕМА И ИСХОДНЫЕ ДАННЫЕ

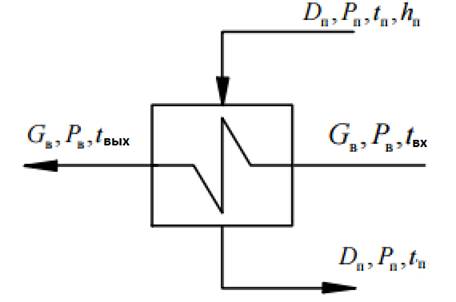

2.1. Расчётная схема с указанием заданных температур, расходов.
