Поєднання розмірів і зростів виробів для двокомплектних розкладок по принципу зростання площ лекал.






Таблиця. 5.2

Приклад складання поєднань суміжних або однакових розмірів і зростів,

для двокомплектних розкладок %

Номер поєднання Поєднання розмірів і ростів         Питома вага розкладки в партії %


  92/164+96/164       ×     ×
Залишок
  92/158+96/158     ×     ×
Залишок
  92/170+96/170         ×     ×
Залишок
  88/158+88/164 × ×
Залишок
  96/164+100/170             ×   ×
Залишок
Разом

Таблиця. 5.3

Результат складання поєднань суміжних або однакових розмірів і зростів виробів для двокомплектних розкладок

Сполучення розмірів і ростів, см Питома вага розкладки в партії, %
92/164 + 96/164
92/158+ 96/158
92/170+ 96/170
88/158+ 88/164
96/164+ 100/170
Всього

Таблиця 5.4

Поєднання розмірів і зростів виробів для двокомплектних розкладок по принципу зростання площ лекал.

Площа лекал, см2 Поєднання розмірів і ростів Питома вага розкладки в партії, %
56 418 88/158 + 88/164
  92/158 + 92/158
58 504 96/158 + 96/158
58 808 92/164 + 92/164
60 352 96/164 + 96/164
60 596 92/170 + 92/170
61 292 96/164 + 96/170
63 032 96/170 + 100/170
Всього



Поєднання по зростанню площ лекал (таблиця. 5.4) доцільніше використовувати при великих випусках виробів і невеликої змінюваності моделей. Ці поєднання створюються шляхом послідовного комплектування розмірів і ростів лекал спочатку з найменшою площею, потім з наступними за значенням і так далі і, нарешті, комплектують розміри і зростання лекал з найбільшою площею. Такий вид складання поєднань дає послідовно зростаючий ряд довжин розкладок лекал, що полегшить надалі розрахунок кусків матеріалу по довжині при максимальній висоті настилів. Третій спосіб дозволяє виявити економніші поєднання, але він більш трудомісткий в порівнянні з першими двома. Його використовують для розкрою виробів постійного асортименту (робочий одяг, відомчий і т. п.).

Кожне підприємство приймає такий спосіб поєднання розмірів ростів, щоб можна було підвищити ефективність роботи розкрійного виробництва шляхом скорочення необхідної кількості настилів і збільшення їх висоти.

Практична робота № 2. Складання таблиці поєднань розмірів зростів моделей швейних виробів. (2год. Урок 19, 20)


Виготовлення розкладок. Основні фактори, що впливають на величину міжлекальних відходів.. (1год. Урок 21)

Виготовлення розкладок лекал. Розкладки лекал виконують в один або декілька комплектів. Розкладка в один комплект називається однокомплектною, (див. Мал. 5.2).

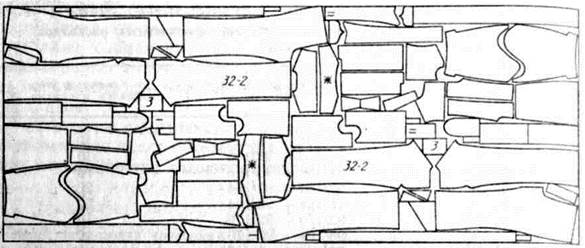

Малюнок. 5.2

Однокомплектна розкладка лекал деталей чоловічого костюму.

Такі розкладки менш економічні, чим розкладки в декілька комплектів, тобто багато комплектні, або комбіновані (мал. 5.4).

Розкладка, зображена на мал. 5.2, виконана з урахуванням положення тканини «обличчям вниз». У такій розкладці використовуються всі лекала комплекту, а крій деталей одного виробу комплектують з одного полотна.

Окрім вказаних видів розкладок існують розкладки з половинною кількістю необхідних для виробу деталей (лекал), наприклад в розкладці одна пілочка, один рукав і так далі Такі розкладки називають напівкомплектними. Вони розраховані на розкрій в два полотна, розташованих одне до одного «лицем до лиця». Розкладки половинної кількості лекал можуть бути в поєднанні різних розмірів ростів

На мал. 5.4 показана двокомплектна розкладка з повними комплектами лекал для розкрою тканини «лицем до лиця». Комплектування крою з двох парних полотен дає відразу чотири вироби. При цьому в розкладці беруть участь всього два лекала верхніх комірів (на мал. 5.4 відмічені зірочкою).



Малюнок. 5.4Багатокомплектна розкладка лекал деталей костюму для хлопців.

Секційно-смуговий метод має деякі переваги перед іншими. Так, в даному методі використовуються найбільш раціональні варіанти взаємного розміщення лекал, внаслідок чого скорочуються між лекальні відходи, а отже, зменшується витрата матеріалу на одиницю виробу.

Малюнок. 5.5

Секційно-смуговийметод розміщення лекал в двокомплектній розкладці лекал чоловічого костюму.

У промисловому виробництві для більшості виробів найбільш економічними по витраті матеріалу є розкладки в два і більш комплекти, а для брюк — в три і більш. У них можуть поєднуватися різні або однакові розміри зростання.

Кількість комплектів в розкладці має бути таким, щоб можна було забезпечити її раціональність по витраті матеріалу як в самій розкладці, так і по використанню довжини кусків матеріалу. Важливо також раціонально використовувати довжину розкрійних столів, тобто по можливості настилати полотна на всю довжину столу. Це можливо при застосуванні секційних настилів.

Розглянемо основні фактори, що впливають на величину міжлекальних відходів.

Форма і розміри лекал. Лекала з прямими контурами, що наближаються за формою до прямокутника, трапеції і т. п., розташовуються в розкладці з меншими зазорами (відходами), чим лекала з складними контурами. Наявність в комплекті лекал одночасно крупних і дрібних деталей дозволяє в зазорах між крупними деталями розмістити дрібні, повніше використовувати площу розкладки. Так, застосування в розкладці допустимих надставок і дрібних деталей виробу сприяє скороченню міжлекальних відходів.

Ширина матеріалу. Розроблені рекомендації по застосуванню найвигідніших (раціональних) ширини для багатьох видів швейних виробів з урахуванням основних конструктивних форм цих виробів.

Вид лицьової поверхні матеріалу. Розкладки лекал на гладких матеріалах дають найменші відходи в порівнянні з розкладками на матеріалах з ворсом, малюнком в крупну клітинку і ін., оскільки розкладки на ворсових матеріалах і матеріалах з крупним малюнком вимагають додаткових припусків на підгонку малюнка, дотримання напряму малюнка, ворсу, начісування.

Вид розкладки по числу комплектів лекал. Багато комплектна розкладка вигідніша, ніж одно комплектна, оскільки в ній збільшується можливість пошуку найбільш вдалого розташування лекал (більше варіантів розміщення).

Поєднання розмірно-зростів в розкладці. Досвід показав, що поєднання суміжних або однакових розмірно-зростів в розкладці дають кращі показники витрати матеріалу.

Розташування лекал в розкладці найбільшою мірою за рівних умов робить вплив на розміри міжлекальних відходів. Вирішальне значення в цьому має досвід і навики розкладальника. Допомогу в рішенні завдання якнайкращого розташування лекал можуть надати типові розкладки лекал і альбоми зменшених копій раціональних розкладок, виконані в експериментальному цеху

Типові розкладки лекал створюються по видах швейних виробів з секційно-смуговим розміщенням лекал. Такі схеми утворюють при умовному діленні лекал на дві групи: у першу входять всі крупні лекала (полички, спинки, деталі рукава, половинки брюк і т. п.), в другу — всі дрібні. Основний принцип складання типової схеми з секційно-смуговим розміщенням лекал полягає в тому, що однойменні лекала розташовують один біля одного у напрямі ширини тканини, починаючи з найкрупніших лекал в послідовності зменшення їх площі. Крупні лекала мають постійну схему їх розміщення, розкладаються рядами або смугами уздовж розкладки і утворюючи секції однойменних лекал (мал. 5.5).

Типізація схем розміщення лекал дає можливість виключити залежність якості норм витрати матеріалу від досвіду і кваліфікації розкладальника, а також успішніше виконувати без остатків розрахунок кусків матеріалу.

Враховуючи всі чинники, що впливають на величину міжлекальних відходів, підприємства знаходять шляхи їх зниження.

Накопичений досвід і практика роботи підприємства вимагають створення альбомів зменшених копій раціональних розкладок лекал.

Зменшені копії розкладок виконують електрографічною установкою ПКУ-3, що працює на розкладальному столі. Альбомами раціональних розкладок використовують у виробництві для скорочення часу на виготовлення розкладки лекал у натуральну величину. Зменшені копії можуть бути застосовані також для аналізу при пошуку економічного вирішення розкладки.

Обчислення міжлекальних відходів. Розрахункові норми витрати матеріалу на розкладку та настил. (2год. Урок 22, 23)

Економічність розкладки лекал оцінюють процентом міжлекальних відходів, порівнюючи його з нормативними даними.

Розрахунок міжлекальних відходів ВО в розкладці виконують по формулі, %,

ВО = (SP – SЛ)× 100/SP

Де SP — площа розкладки лекал (з точністю до 0, 001 м2), м2 ;

SЛ — корисна площа лекал, м2.

Розробка норм витрати матеріалу шляхом виконання експериментальних розкладок на всі поєднання розмірів зростів, на всю ширину матеріалу — трудомісткий і тривалий процес. Враховуючи це, норми витрати матеріалу встановлюють розрахунковим шляхом.

Розрахункові норми витрати матеріалу на розкладку

отримують, використовуючи дані про площу лекал по окремих розмірах ростам кожної моделі і даних о міжлекальних відходах.

Розрахунковий метод нормування витрати матеріалу на розкладку полягає в тому, що на основі аналізу декількох ретельно виконаних відправних (початкових) розкладок лекал певної моделі встановлюють закономірності зміни норм і на основі цих закономірностей розраховують нові норми на решту всіх поєднань розмірів ростів з врахуванням ширини (рамки розкладки).

Попередню норму довжини розкладки НР, м, визначають розрахунковим шляхом по формулі

НР = SЛ × 100/(100 - ВО) ШР

де SЛ — площа лекал заданих розмірів ростів, округлена до 0, 005 м2;

ВО — відправний показник міжлекальних відходів, округлений до 0, 1, взятий з урахуванням впливу поєднань розмірів ростів і ширини рамки розкладки, %;

ШР — ширина рамки розкладки, м.

Настил — декілька полотен матеріалу на настильному столі, призначених для розрізання, накладених одне на інше з вирівнюванням їх по місцю відрізу і одній з кромок.

При настиланні полотен виникають відходи матеріалу за рахунок подовження полотна при протяганні і необхідності припусків на затиск полотна. Величина подовження залежить від розтягування матеріалу, від ступеня зчеплення одного полотна з іншим (коефіцієнта тангенціального опору), маси і жорсткості матеріалу. Додатково до цих відходів виникають відходи на стики полотен в настилах, розрахованих на декілька розкладок по довжині.

Величина відходів по довжині настилу складає від 0, 4 до 0, 8 % для тканин, до 1, 2% для трикотажного полотна і до 2% для ватину. Норматив відходів на одне полотно прийнятий рівним від 10 до 25 мм для тканини і до 30 мм для трикотажного полотна. На кожен стик полотен дають припуск по 20 мм.


Норму витрати матеріалу на настил НН, м, розраховують за формулою



де знак Σ означає сумарне значення, коли розрахунок ведуть за даними декількох настилів, виконаних по одній карті розрахунку матеріалу. Кількість настилів різної довжини може бути від 1 до n;

НРi — довжина розкладки лекал, м;

Бi — число полотен матеріалу в настилі (висота настилу);

Пд — граничний норматив відходу по довжині настилу для матеріалу даної групи %.

Розрахована таким чином норма витрати матеріалу на настил є контрольною для подачі матеріалу в цех розкрою і витрати матеріалу на настил.

Середньозважені та групові норми витрати матеріалу. (2год. Урок 24, 25)

Контроль за роботою цеху розкрою по використанню матеріалів здійснюють, розраховуючи середньозважені норми витрат матеріалів на одиницю виробу кожної моделі.

Середньозважену норму витрати матеріалу НТ, м2, на модель виробу розраховують по формулі



де SЛ.ср — середньозважена площа лекал на модель виробу, м2;

ВСР — середньозважена кількість міжлекальних відходів в розкладках в цілому по моделі виробу; ПД — граничний норматив відходів по довжині настилу %;

Пк — норматив відходів на ширину кромки матеріалів, витрату по яких списують разом з кромкою % (величину ПК для пальтових і костюмних вовняних тканин не враховують. Для решти тканин ПК = Шкр × 100/Штк).

Середньозважену площу лекал SЛ.ср визначають множенням площі лекал виробу кожного розміру зросту на відповідний йому питома вага в шкалі розмірів зростів. Потім підсумовують здобуті величини і ділять на 100 (графа 3 × графу 4 в таблиці. 5.5).

Таблиця 5.5

Розрахунок средньозваженої площі лекал

Шкала розмірів зростів Площа лекал, м2 Графа 3 × на графу 4
Розмір, см Зростання, см Питома вага за шкалою %

      2, 76 13, 8
      2, 87 14, 4
      2, 85 28, 5
      2, 94 58, 8
      3, 03 30, 3
      2, 93 29, 3
      3, 02 75, 5
      3, 11 31, 1
      3, 19 15, 9
Разом     297, 6


Середньозважену кількість міжлекальних відходів %, визначають множенням кількості відходів по кожному поєднанню розмірів ростів %, у розкладці на відповідний йому відсоток за шкалою (графа 2 × графу 3 в таблиці. 5.6), потім підсумовують значення і ділять на 100. Цей показник повинен враховувати питому вагу використовуваних матеріалів різного виду — гладких ворсових, тканин з малюнком і так далі в загальній кількості використовуваних матеріалів.


Таблиця 5.6

Розрахунок средньозваженого відсотка міжлекальних відходів.

Сполучення розмірів зростів Питома вага за шкалою, % Міжлекальні відходи ВО Графа 2 × на графу 3

92/164 + 96/164   10, 8
92/158 + 96/158   11, 2
92/170 + 96/170   11, 7
88/158 + 88/164   10, 6
86/164 + 100/170   12, 5
Разом   -

Приклад. Виконати розрахунок средньозваженої витрати тканини на модель для

партії спортивних костюмів з бавовняної тканини за заданою шкалою (див. таблиці. 5.3 і 5.4). За даними таблиці. 5.5 і 5.6 визначаємо наступні середньо зважені значення:

SЛ.ср = 297, 6/100 = 2, 976 м2;

Вср = 1121/100 = 11, 21%;

Пк = Шкр × 100/Штк = 3 × 100/140 = 2, 1 %.

На підставі знайдених значень визначаємо средньозважену норму витрати тканини НТ на спортивний костюм:

Середньозважену норму витрати матеріалу на модель можна розрахувати також виходячи з середноьзваженної площі розкладки лекал Sр.ср ср, м2, по формулі:

Розглядаючи питання нормування витрати матеріалів в швейному виробництві, слід зазначити, що кожна з поопераційних норм враховує всі відходи, що виникають на різних операціях. Із всіх відходів міжлекальні складають найбільш значну частину. Враховуючи це, питанню скорочення міжлекальних відходів приділяється велика увага.

До заходів щодо зниження інших видів відходів матеріалів можна віднести наступне:

точне вимірювання довжини і ширини кусків матеріалу;

точний попередній розрахунок кусків матеріалу по довжині перед розрізанням їх на полотна;

механізацію нарізування і настилання полотен або кусків матеріалу.

У промисловості все більшого розповсюдження набуває метод нормування витрати матеріалів із застосуванням універсальних персональних ЕОМ, використовуваних безпосередньо на робочих місцях. При цьому з'являється можливість оперативного управління розрахунком норм, тому що робота проводиться в режимі діалогу оператора (нормувальника) з машиною. Для цієї роботи використовують електронні бухгалтерські машини (ЕБМ) «Іскра-555». При розробці програм для цієї машини враховані вимоги інструкції, що діє на підприємствах, по нормуванню витрати матеріалів і, зокрема, показник сумарних відходів мтеріалів.

У відповідності з програмами може здійснюватися розрахунок площі комплекту лекал по розмірах для 30 значень ширини матеріалу, а також можуть розраховуватися всі середньозважені і планові показники.

Вихідний документ (розрахункову карту) використовують в експериментальному і підготовчому цехах і в технічному відділі.
