Мероприятия безопасности при аварийных условиях работы электроустановок.
Защитное заземление и зануление. Одной из наиболее эффективных мер защиты от опасности поражения током в случае прикосновения к токоведущим частям электроустановки, является защитное заземление. Защитное заземление — преднамеренное электрическое соединение с землей не токоведущих металлических частей электрической установки, которые находясь вблизи токоведущих частей могут оказаться под напряжением, вследствие замыкания на корпус или по другим причинам.

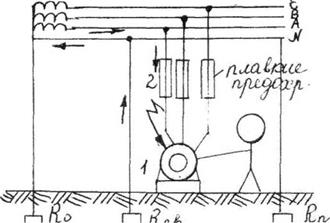

Принципиальная схема заземления:
При замыкании фазы С на корпус электроустановки электрический ток пройдет в землю через заземлитель, т.к. сопротивление человека значительно больше, чем сопротивление заземлителя, сопротивление заземлителя равно 10 Ом. Главное назначение заземлителя - понизить потенциал на корпусе электропотребителя до безопасной величины.
Заземлению подлежат: - наружные установки при напряжении выше 42 В переменного тока и 110В постоянного тока - установки в особо опасных помещениях - установки переменного и постоянного тока при напряжениях 440 В и выше. Заземлению не подлежат: - установки при напряжении 36 В и ниже переменного тока, меньше 110В - постоянного тока во всех случаях, за исключением взрывоопасных - установок и вторичных обмоток сварочного трансформатора. Заземляющее устройство состоит из заземлителя и соединительной полосы. Заземлители бывают: - искусственные (в качестве искусственных заземлителей используют стальные трубы и угловую сталь) - естественные (в качестве естественных заземлителей можно использовать проложенные в земле водопроводные трубы, обсадные трубы артезианских колодцев, скважин, металлические конструкции и арматуру железобетонных конструкций зданий и сооружений, имеющих соединение с землей). В сетях с глухо заземленной нейтралью защитное заземление корпусов оборудования является недостаточно эффективным. Поэтому в сетях напряжением 380-220 В, где нейтраль обмотки питающего трансформатора или генератора наглухо заземлена, применяют особую разновидность заземления -зануление. Зануление — преднамеренное электрическое соединение с нулевым проводом сети металлических не токоведущих частей, которые могут оказаться под напряжением. Принципиальная схема действия зануления: Нулевой провод присоединен к корпусу защищаемого оборудования. При появлении на корпусе напряжения возникает однофазное короткое замыкание между фазным и нулевым проводом. По цепи: фаза - корпус - нулевой провод течет большой ток короткого замыкания, в результате чего срабатывает плавкий предохранитель - 2 или автоматический выключатель. До срабатывания защиты зануление понижает напряжение на корпусе электродвигателя.
|
