Организация работ.
Таблица 1 - подсчёт объёмов работ
4.1.1. До начала работ по устройству кровли из металлочерепицы необходимо: - закончить основание кровли, выполнить утепление (для «теплых» кровель), гидроизоляцию и деревянную обрешетку с составлением акта освидетельствования скрытых работ. При приемке обратить внимание на целостность гидроизоляции, соблюдение размеров шага обрешетки. Принципиально важно, чтобы доски обрешетки были качественно распилены и не имели отклонений в геометрических размерах сечения; - в зависимости от размеров и конфигурации кровли выполнить расчеты и составить схему раскладки элементов кровли. При расчете количества листов шатровой крыши необходимо вычертить ее раскрой и рассчитать по листам. Поперечный рисунок профиля у всех кровельных листов должен совпадать. При необходимости установки на скате кровли листов разной длины, их длины должны отличаться на полный шаг профиля или кратный ему размер 350 (400) мм в зависимости от типа профиля. При длине ската более 6-7 м для удобства монтажа рекомендуется листы металлочерепицы разбивать на две и более части; - изготовить все элементы кровли установленных размеров по предварительному заказу в заводских условиях; - подвести на кровлю временную электроэнергию, установить приборы для подключения инструмента в соответствии с ППР; - выделить зоны для складирования и хранения материалов и изделий; - подготовить площадку для складирования материалов в соответствии с ППР. Площадка должна иметь спланированную, тщательно утрамбованную поверхность с уклоном не более 5° для стока поверхностных вод; - доставить на объект необходимые изделия и материалы, механизмы, инструмент и инвентарь;
- осуществить входной контроль качества изделий и материалов; - осуществить входной контроль качества изделии и материалов; - обеспечить звенья рабочих необходимыми для работы средствами индивидуальной защиты; - проверить исправность такелажных приспособлений; - обеспечить безопасный доступ рабочих на кровлю; - обозначить опасную зону сигнальным ограждением и хорошо видимыми предупредительными (запрещающими) знаками; - провести инструктаж рабочих по технике безопасности, охране труда и окружающей среды под роспись в журнале, ознакомить рабочих и ИТР с проектными решениями по устройству кровли, ППР и настоящей типовой технологической картой. 4.1.2. Перед началом работ по устройству кровель из металлочерепицы производитель работ должен проверить исправность оборудования, инструмента и защитных средств, ознакомить рабочих с условиями производства работ, принятыми мерами безопасности, границами участка работ согласно ППР; в процессе работ должен осуществлять контроль за работой звеньев. 4.1.3 Разгрузка материалов и подача контейнеров с металлочерепицей и комплектующими изделиями на рабочее место осуществляется, краном, используемым на конкретном объекте. Для доставки листов металлочерепицы на рабочее место применяют специализированные контейнеры. Максимальный вес контейнера с материалами, подаваемого на деревянную обрешетку, составляет 80 кг. Материалы размещают на кровле в местах, предусмотренных в ППР, в количестве, достаточном для работы в течение часа; в дальнейшем запас материалов пополняется. Перемеще
4.1.4. При выполнении работ из металлочерепицы используются звенья рабочих в составе: - кровельщик 4 разряда - 1 человек - кровельщик 3 разряда - 1 человек - такелажники 2 разряда - 2человека(Т1, Т2) Работу по устройству обрешетки выполняет звено: - плотник 4 разр. - 1чел., - плотник-3 разр. -1 чел.

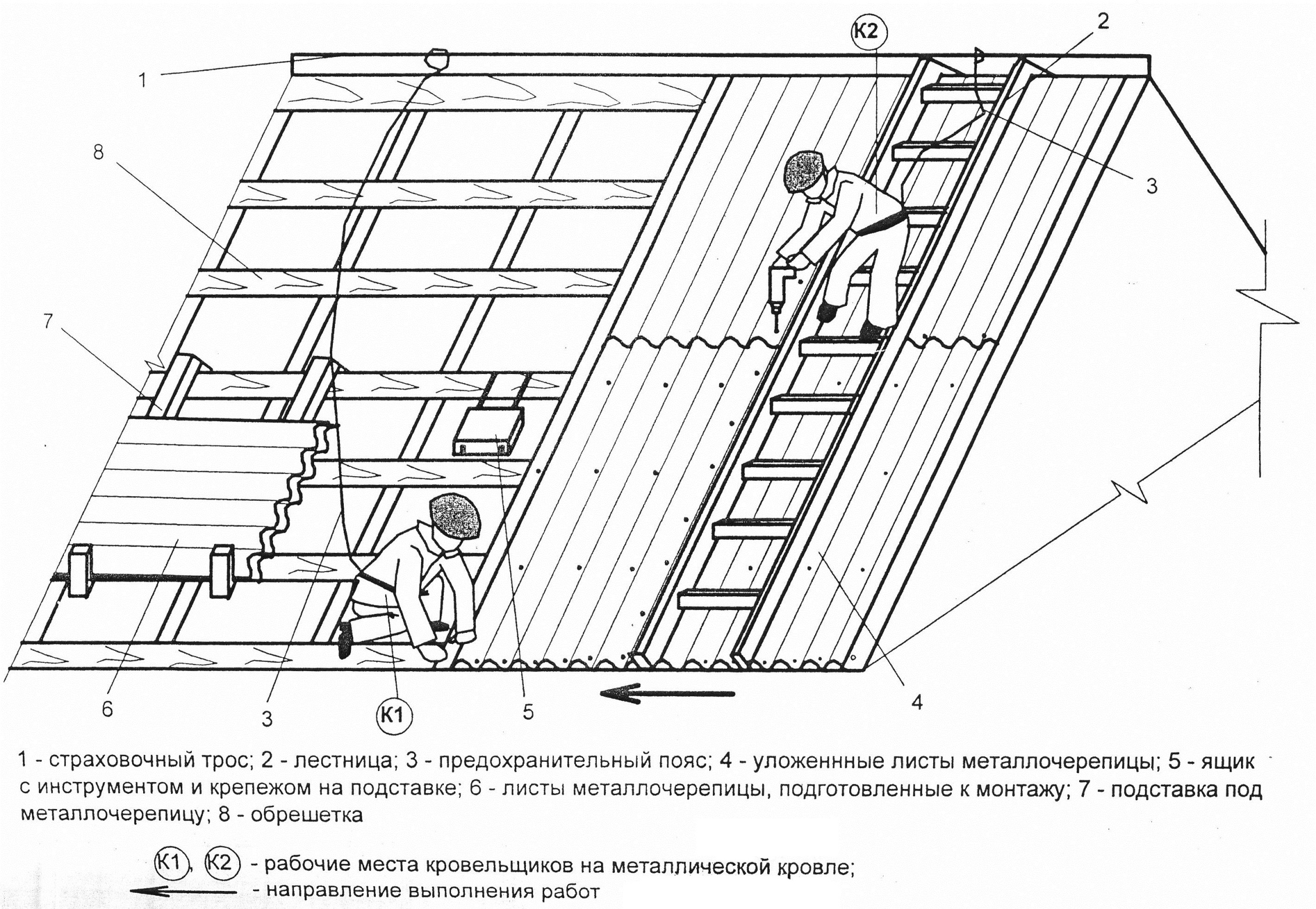

Подача материалов на кровлю, разгрузка и загрузка транспорта выполняется звеном в составе: - машинист крана 5-6 разряда - 1 человек - такелажники 2 разряда - 2 человека Выполнение работ по устройству кровли из металлочерепицы можно производить в две смены со строгим соблюдением технологии выполнения начатых работ. 4.1.5. Схема организации рабочих мест при устройстве кровли из металлочерепицы приведена на рисунке 4. 4.1.6. Требования к деревянной обрешетке при устройстве кровли из металлочерепицы: - для обрешетки используют доски толщиной не менее 25 мм и шириной 100 мм; - шаг обрешетки принимают от 300 до 400 мм в зависимости от типа кровли. При этом первая доска по краю карниза должна быть толще остальных на 10-15 мм в зависимости от типа профиля, а расстояние от края по свесу первой доски до оси второй должно быть на 50 мм меньше рядового шага; - в ендовах выполняют сплошной дощатый настил шириной не менее 500 мм в каждую сторону от оси ендовы. Рекомендуется по ендове на сплошной дощатый настил укладывать один слой рулонного битумно-полимерного материала с креплением его по краям толевыми гвоздями с шагом не более 200 мм; - торцевая (ветровая) доска должна быть выше обрешетки на высоту кровельного профиля; - у конька укладывают две доски обрешетки; - вокруг дымоходов, мансардных окон, в местах установки кровельного ограждения, переходных мостиков, снегозадержателей устраивают сплошной дощатый настил.
4.2.
4.2.1 Работы по устройству кровли из металлочерепицы выполняют в следующей технологической последовательности: - подготовительные работы; - основные работы (установка карнизных планок, основного покрытия из металлочерепицы, устройство примыканий, монтаж элементов обслуживания кровли, водосточной системы); - заключительные работы. Перед началом работ рабочие получают задание, инструменты и материалы, знакомятся с границами участка работ, проходят инструктаж на рабочем месте по технике безопасности, охране труда и окружающей среды под роспись в журнале инструктажей. Очищают крепежные изделия от консервирующей смазки ветошью, комплектуют самонарезающие шурупы, заклепки, прокручивают гайки по резьбе болтов.

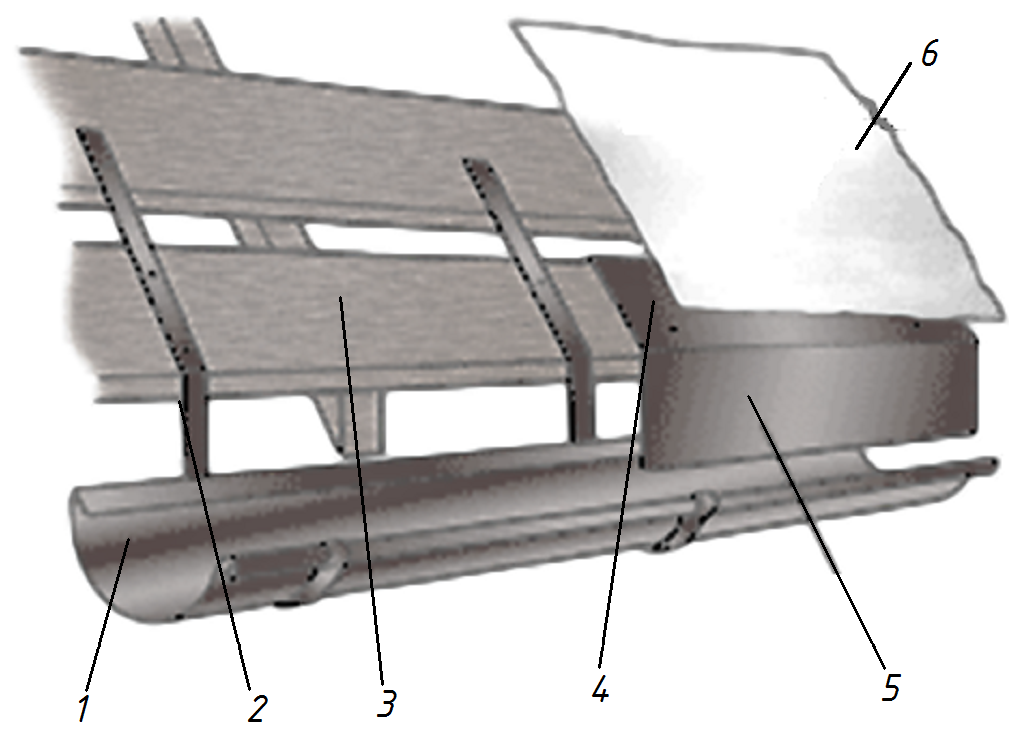

4.2.2. Установка карнизных планок До монтажа металлочерепицы по свесам кровли устанавливают карнизные планки с нахлестом по длине не менее 100 мм, фиксируя планки к деревянной обрешетке самонарезающими шурупами размерами не менее 4, 8x28 мм с шагом 300 мм (рисунок 5). Нижний край карнизной планки должен перекрывать край водосточного желоба. После монтажа основного покрытия кровли из металлочерепицы ее крепят к карнизным планкам самонарезающими шурупами через волну. 1-водосточный желоб; 2-держатель желоба; 3-деревянная обрешетка; 4-самонарезающиеся шурупы; Рис.5 - Схема у
4.2.3Устройство о
4.2.3.1. Монтаж основного покрытия кровли из металлочерепицы вы- 4.2.3.2Натягивают причальный шнур по карнизному свесу. При монтаже металлочерепицы с левого края следующий лист устанавливают под последнюю волну предыдущего листа. При монтаже металлочерепицы с правого края следующий лист устанавливают на волну предыдущего листа. В обоих вариантах водосточная капиллярная канавка листов металлочерепицы должна перекрываться боковой нахлесткой соседнего листа. Устанавливают первый лист, выравнивая его по торцу крыши, фиксируют его в верхнем углу у конька самонарезающим шурупом. Нижний край кровельного листа должен выступать за край карнизной доски на 40 мм. Затем укладывают второй лист, выравнивая нижние края листов по одной линии. Продольную (боковую) нахлестку листов скрепляют самонарезающими шурупами по вершине волны нахлеста под первой поперечной складкой. После установки трех-четырех листов и выверки параллельно карнизу и по длине между собой их окончательно закрепляют по всей длине нахлестки и к обрешетке самонарезающими шурупами 4, 8x28 мм с головкой под цвет кровли и с уплотняющей неопереновой прокладкой. Последовательность укладки листов металлочерепицы приведена на рис.6 Продольная (боковая) нахлестка смежных листов должна быть не менее половины волны профиля. Шурупы устанавливают в вершине каждой волны под поперечной складкой. При уклоне кровли менее 14% поперечный нахлест выполняют на две волны. К деревянной обрешетке шурупы крепят перпендикулярно, в прогиб волны листа металлочерепицы под поперечной складкой, в шахматном порядке через одну волну. Стыки верхних и нижних листов фиксируют шурупами через волну. Величина нахлестки 100-200 мм. По карнизу шурупы устанавливают в каждом втором прогибе волны. Количество самонарезающих шурупов - шесть-семь штук на один квадратный метр. Для установки самонарезающих шурупов используют электродрель с насадками. Отверстия под установку шурупов предварительно просверливают. Схемы крепления листов металлочерепицы между собой и к обрешетке (план, разрез) приведены на рисунках 7, 8. Если листы металлочерепицы не стыкуются между собой, сначала приподнимают один лист, а затем, слегка наклоняя его, укладывают волну на волну и скрепляют шурупами на гребне волны снизу вверх под каждой поперечной складкой. При уклоне кровли менее 20% продольные и поперечные стыки рекомендуется герметизировать. Перед нанесением герметика поверхность рекомендуется обезжирить. 4.2.3.3. При различных примыканиях кровли (к парапету, деталям Листы металлочерепицы в продольном направлении режут ножовкой с мелкими зубьями, электролобзиком, ручными ножницами или электрическими высечными ножницами по металлу. Запрещается резать листы абразивным режущим инструментом («болгаркой»).Рис. 9 Под углом листы обрезают дисковой пилой с твердосплавными зубьями (рисунок 10а). Образовавшуюся при обработке стружку аккуратно сметают (рисунок 106), так как ржавая стружка может испортить покрытие. 4.2.3.4. Повреждения, возникшие при монтаже, и другие дефекты по-
4.2.3.5. Если во время монтажных работ поверхность листов загрязнилась, ее очищают обыкновенными моечными средствами.
А)
Б)
В)

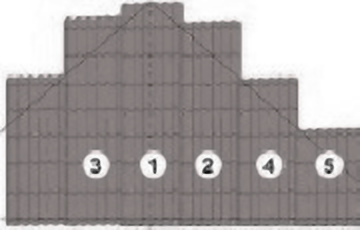

А- Укладка листов в один ряд; Б- Укладка листов в несколько рядов;
щ
Р Рис.7 - Схема крепления листов металлочерепицы в плане.
Рис.8 - Схема крепления листов металлочерепицы между собой и
Рис.10б - Очистка поверхности. Рис.10в - Окраска царапин.

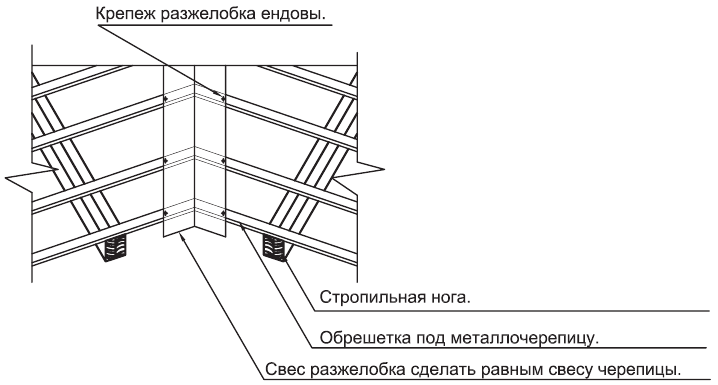

Устройство ендов выполняют в следующей технологической последовательности: - до монтажа основного покрытия из металлочерепицы, в местах ендов снизу вверх устанавливают нижнюю планку ендовы и крепят ее самонарезающими шурупами с шагом 300 мм к ранее выполненному сплошному дощатому настилу с гидроизоляционным слоем; при стыковке планок нахлестка составляет 100-150 мм; - после монтажа листов металлочерепицы, стыки между листами металлочерепицы и нижним листом ендовы очищают от пыли и грязи и заполняют силиконовым герметиком; - натягивают причальный шнур, на внутренний стык снизу вверх устанавливают верхнюю планку ендовы (разжелобок) строго по причальному шнуру, закрепляя ее шурупами поверх волны профиля с шагом 300-500 мм. Шляпки шурупов (заклепок) покрывают аэрозольной краской.
Рис.1

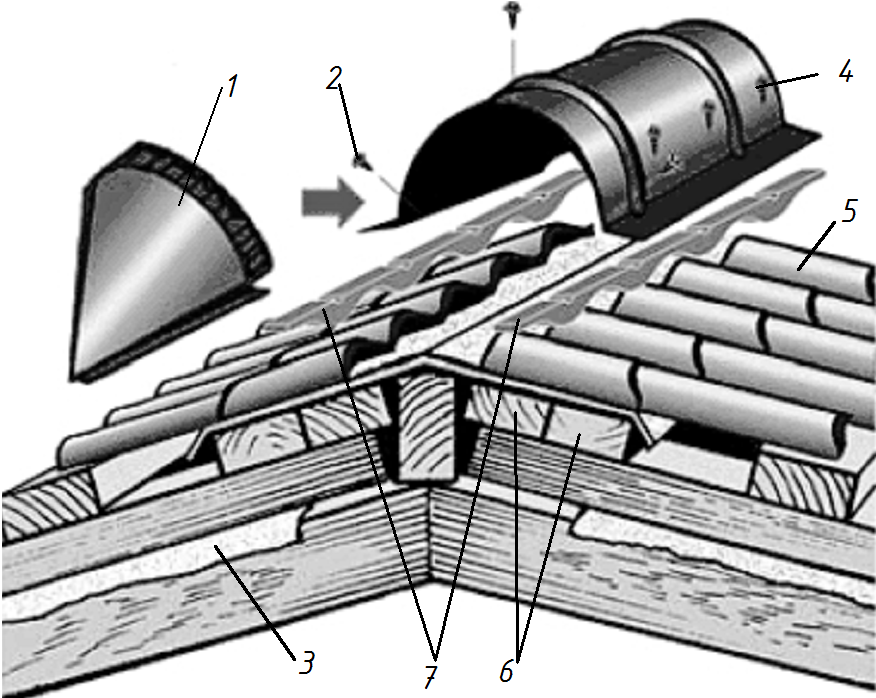

4.2.5. Установка коньковых планок До окончательного крепления конька необходимо убедиться в том, что все листы металлочерепицы установлены и закреплены в соответствии с требованиями проекта. Устанавливают уплотнительную ленту с предварительно освобожденными вентиляционными отверстиями вдоль конька и аккуратно прибивают ее к листам металлочерепицы оцинкованными гвоздями с плоской головкой с шагом 100-200 мм. При монтаже кровли из металлочерепицы уплотнительные ленты используют только под планками конька и на стыках крыш шатровой формы. Если основание кровли выполнено с гидроизоляцией, то уплотнение, за исключением внутренних стыков, не требуется. Монтаж полукруглой коньковой планки начинают с крепления Строго по причальному шнуру устанавливают коньковые планки с нахлесткой по длине не менее 100 мм, крепят их к листам металлочерепицы коньковыми самонарезающими шурупами 4, 8x80 мм через волну. Схема установки полукруглых коньковых планок приведена на рис. 12. Разветвление Y-образной формы на фронтах шатровых крыш прикрывает образующий на стыке угол. Закрепляют разветвление сверху на шурупах, торцом во внутрь планки продольного конька. Уплотнительная лента и первый ряд крепежных шурупов основных листов металлочерепицы должны быть закрыты коньковой планкой. Стыки коньковых планок заделывают силиконовым герметикам, зачищенные места и шляпки шурупов покрывают краской.
1-конусная заглушка для полукруглого конька; 2-самонарезающий шуруп; 3-гидроизоляция;
Торцевые планки устанавливают строго по причальному шнуру. Профилированные торцевые планки крепят с шагом 500-600 мм сбоку к торцевой доске самонарезающими шурупами 4, 8x28 мм, сверху - к листам металлочерепицы самонарезающими шурупами 4, 8x80 мм. Планки из плоских (гладких) листов допускается крепить только сверху шурупами 4, 8x80 мм с шагом 300-500 мм. Нахлестка планок по длине - не менее 100 мм. Планка должна покрывать торец поверх волны листов металлочерепицы. Если по торцу кровли пришелся нижний изгиб волны, для предотвращения попадания воды или снега край листа металлочерепицы отгибают вверх примерно на 30 мм. Зачищенные места и шляпки шурупов защищают краской. Установку торцевых планок целесообразно выполнять с автогидроподъемника или автовышки.
4.2.7. Примыкание к вентиляционной шахте(стене) (рис.12) Для заделки примыкания скатов кровли к стенам, трубам и слуховым окнам используется пристенный профиль. Они крепятся в верхнюю точку волны металлочерепицы и сбоку на примыкающую стену. Нахлест планок по длине - 100мм. Дополнительное уплотнение примыканий планок к стене выполняется силиконовым герметиком. Верхний край пристенного профиля заводится в штробу. Крепление к стене производится дюбель-гвоздем. При обрамлении пристенным профилем прямоугольных труб количество профиля определяется исходя из периметра трубы в плоскости кровли + 2м. Порядок установки пристенного профиля в качестве обрамления труб: -произвести укладку листов металлочерепицы снизу и с боков трубы; -установить пристенный профиль к нижней грани трубы, предварительно подогнав его по ширине трубе +250мм в каждую сторону. Выступающие за контур трубы вертикальные части профиля подрезать и отогнуть на боковые грани трубы. Крепление к трубе производится с использование дюбель-гвоздей и герметика; -
-установить пристенный профиль на верхнюю грань трубы предварительно подогнав его по ширине трубы +250мм в каждую сторону, при этом выступающие за контур трубы вертикальные части профиля подрезать и отогнуть на боковые грани трубы, поверх пристенных профилей, установленных по боковым граням. Закрепить дюбель-гвоздями; -верхний лист металлочерепицы крепить поверх пристенного профиля, установленного по верхней грани трубы, а также поверх листов металлочерепицы, уложенных ранее. Между нижним краем металлочерепицы и трубой оставить зазор 100мм. Рис.12 Схема примыкания к вентиляционной шахте(стене).
4.2.8. Подшивка карниза Материал для подшивки карниза (металлочерепица, профнастил, сайдинг, доски) указывается в проекте. В данной типовой технологической карте рассмотрен вариант подшивки карниза из листов металлочерепицы. Устанавливают листы металлочерепицы необходимой ширины (400-500 мм), крепят самонарезающими шурупами по обе стороны листов в прогиб каждой второй волны, чтобы подшивка не прогибалась. При ширине подшивки более 0, 5 м шурупы устанавливают и посередине листов. Шляпки шурупов защищают краской. Подшивку карниза рекомендуется выполнять с автогидроподъемника или автовышки.
4.2.9. Элеме
Элементы сквозных выходов изготавливаются из армированного пластика и обрабатываются под цвет и профиль основных кровельных листов. Монтаж элементов сквозных выходов (коммуникаций, дымовых труб, пожарных люков и т.п.) выполняют по инструкциям, приложенным к комплектам элементов Установку антенных выходов (рисунок 14) выполняют в следующей последовательности: срезают верхушку антенного выхода до раз-
![]()
1-металлочерепица; 2-труба для выхода антенны; 3-самонарезающий шуруп; 4-антенный выход. Рис.14 - Схема установки антенного выхода
4.2.10. Обделка (обшивка) слуховых окон Обшивку слуховых окон для кровли из металлочерепицы выполняют в следующей технологической последовательности: -при необходимости (отсутствие заготовок заводского изготовления) заготавливают покрытие из кровельного листа и фронтальных зашивок для слухового окна; - края листов зачищают надфилем, очищают от пыли, а затем покрывают аэрозольной краской; - монтируют покрытие и фронтальные зашивки слухового окна; крепят их самонарезающими шурупами; - устанавливают разжелобки; - устанавливают торцевые планки; - стыки заделывают силиконовым герметиком.
4.2.11. Установка кровельного ограждения (рисунок 15) Кровельное ограждение крепят на уровне карниза. Крепление опор ограждения осуществляют самонарезающими шурупами М8х60 мм в прогиб волны, через кровельное покрытие в сплошную деревянную обрешетку. Расстояние между опорами ограждения должно быть около 900 мм. Затем регулируют угол наклона опоры относительно угла наклона кровли и фиксируют болтами М 10x25 мм.
Рис.15 - Схема установки кровельного ограждения.

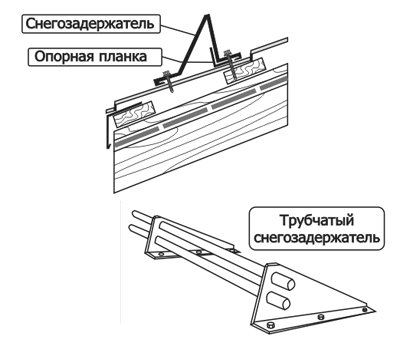

4.2.12. Установка снегозадержателя (рисунок 16) Во избежание скатывания снега в местах, предусмотренных проектом, устанавливают планку снегозадержателя под второй поперечной складкой металлочерепицы от карниза (около 350 мм). Под верхний край планки снегозадержателя устанавливают опору, крепят верхний край планки и опору большими шурупами 4, 8x80 мм поверх каждой второй волны к деревянной обрешетке. Нижний край планки крепят самонарезающими шурупами 4, 8x28 мм через волну к листам металлочерепицы. Снегозадержатели бывают сплошные и трубчатые.
Рис.16 - Схема установки снегозадержателя.
Перед монтажом водосточной системы следует покрасить карнизные доски. Перед установкой металлочерепицы и карнизных планок, с учетом мест большей нагрузки (ближе к торцам, углам поворота, соединениям желоба с водосточными трубами), размечают и крепят самонарезающими шурупами 4, 8x80 мм держатели желоба (рисунок 17). На нижней доске обрешетки отмечают места установки держателей, руководствуясь следующими правилами: - если шаг стропил стандартный (800-1000 мм), держатели желоба крепят через обрешетку в стропила и один держатель - на обрешетку между стропилами; - если шаг стропил нестандартный, держатели крепят с шагом 400-500 мм, по возможности попадая через обрешетку в стропила. На одну водосточную трубу должно приходиться не более 10 м желоба. Желоба устанавливают с уклоном не менее 0, 005 (5 мм на 1 м длины) в сторону водосточных труб. Для соблюдения уклона вначале устанавливают первый и последний держатель, последний отгибают вниз на величину уклона, натягивают шнур между держателями, устанавливают и отгибают промежуточные держатели, чтобы они касались шнура. Держатели желоба закрепляют таким образом, чтобы расстояние между продолжением плоскости кровли и внешним краем водосточного желоба составляло не менее 25 мм. При соединении полукруглых желобов между собой и с углами их вставляют друг в друга с нахлесткой 25-30 мм и скрепляют соединителями желобов, защелкивая их на стыках. Прямоугольные желоба откалиброваны, их можно соединять без замка. В местах соединений желоба должны перекрывать друг друга на 50 мм, на этой длине срезают передний крючкообразный загиб вставляемого желоба. Сверлят
На свободные концы полукруглых желобов устанавливают и защелкивают заглушки. Свободные торцы прямоугольных желобов закрывают заглушками, которые прижимают, ставят на герметик и фиксируют заклепками. В месте соединения полукруглого желоба с водосточной трубой на расстоянии примерно 150 мм в желобе вырезают V-образное отверстие шириной 100 мм (рисунок 18а), устанавливают водосточную воронку, загибая резной фланец воронки на заднюю кромку желоба В месте соединения прямоугольного желоба с водосточной трубой делают крестообразный разрез, края которого загибают внутрь трубы или вырезают круглое отверстие диаметром 45-50 мм. В отверстие устанавливают универсальную воронку на герметике и заклепках (рисунок 18б). Воронки с водосточной трубой соединяют двумя отводами, предварительно обжимая углы входящей части отвода. Водосточные трубы отрезают до необходимой длины и крепят к стене держателями (для дерева, кирпича, металла, пластика и т. д.) на расстоянии 150-190 см друг от друга. Трубу крепят вверху, на стыке труб, если труба состоит из нескольких частей, и внизу (рисунок 19). Расстояние от нижнего края водосточной трубы до земли - не менее 300 мм.
Рис.17 - Схема установки
Б)
Рис.18 - Схема установки воронок Рис.19 - Схема установки водосточной трубы
По окончании монтажа сметают стальную стружку. Загрязненные покрытия очищают мягкой щеткой и промывают проточной водой или напорным промывным устройством (максимальное давление 50 бар) сверху вниз. Сильно загрязненные места промывают разбавленным мыльным раствором. Остатки моющих средств должны быть тщательно отмыты. Не допускается использование растворителей или других химически активных веществ, которые могут повредить полимерное покрытие. В конце смены рабочие сдают на склад инвентарь, инструменты и График производства работ изображен на листе А1.
|
