Комплект технологічних документів

Комплект технологічних документів виконується на стандартних бланках і має в своєму складі:

Ø титульний аркуш (ГОСТ 3. 1105 – 84, ф. 1)

Ø карту маршрутного техпроцесу (ГОСТ 3.1118 – 82; ф. 1, 1б);

Ø операційну карту (ГОСТ 3.1404-86; ф. 3, 3а);

Ø спеціальні бланки з записаною програмою для верстату з ЧПУ.

Вказані в дужках форми документів відносяться до перших (основних) і послідуючих аркушів бланків, на яких оформляється конкретний документ.

Заміна бланків документів бланками за іншими стандартами допускається тільки після погодження з керівником проекту.

Записи в документах виконуються простим олівцем або чорною пастою креслярським шрифтом. Також дозволяється заповнення технологічної документації з використанням графічних редакторів для ПК.

Записи в документах виконуються згідно відповідних стандартів, учбово – технічної та методичної літератури.

Комплект технологічних документів переплітається разом із пояснювальною запискою. В карті маршрутного техпроцесу (МК) – згідно встановлених правил оформлення – записується повністю маршрутний техпроцес, що представлений в розділі 5 пояснювальної записки. Текст цієї карти найчастіше вміщується на одному аркуші ф. 1 і одному—трьох аркушах ф. 1б.

Операційна карта (ОК) оформлюється на операції, що зазначені на графічній частині проекту.

До операційної карти оформлюється карта ескізів (КЕ), на якій виконується ескіз операції. Деталь на ескізі показують під час обробки, базування – умовними стандартними позначеннями, різальний інструмент не показується. Останні вимоги до ескізів такі ж, як і до схем наладок графічної частини проекту.

Найчастіше для виконання ескізу достатньо одного аркушу ф. 5.

Якщо в спроектованому техроцесі використовуються верстати з ЧПУ, то для однієї операції записується програма її виконання на бланках за ГОСТ 3. 1404 – 86, ф. 5.

Рекомендована література: /2/;./3/.

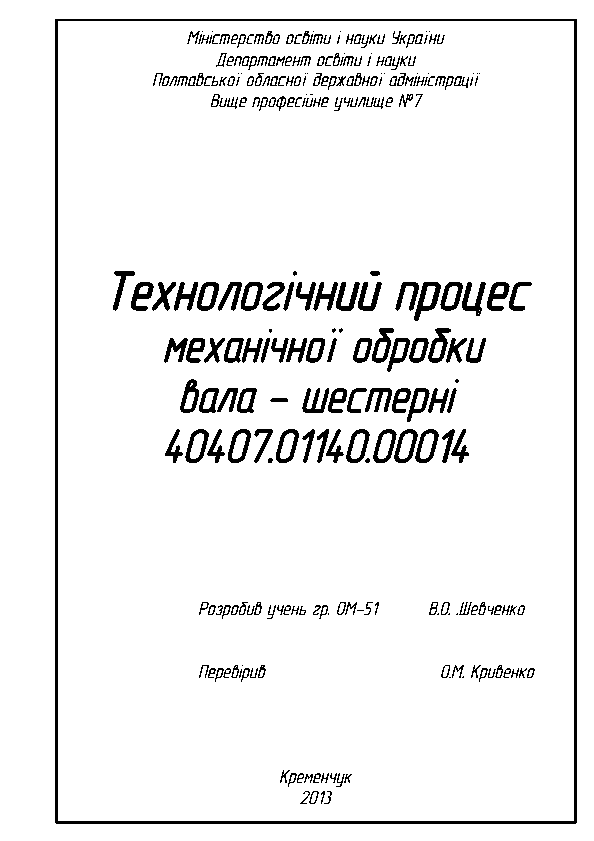

Рис. 3.1. Титульний аркуш технологічної документації

Рис. 3.2. Маршрутна карта техпроцесу (ф. 1)

Рис. 3.2. Маршрутна карта техпроцесу (ф. 1б)

Рис. 3.3. Операційна карта техпроцесу (ф. 3)

Рис. 3.4. Карта ескізів (ф. 5)

Рис. 3.5. Відомість дипломного проекту

Список рекомендованої літератури

1. Алексеев А.А. и др. Расчёт и конструирование режущего инструмента. – М.: Высшая школа, 1986.

2. Горбацевич А.Ф. Курсовое проектирование по технологии машиностроения. – М.: Высшая школа, 1986.

3. Дипломное проектирование в машиностроительных техникумах. Под ред. Н. А. Нефедова. – М.: Высшая школа, 1986

4. Нефедов Н.А., Осипов К.А. Сборник задач и примеров по резанию металлов и режущему инструменту. – М.: Машиностроение, 1990.

5. Режимы резания металлов. Справочник. Под ред. Ю. В. Барановского. – М.: Машиностроение, 1992.

6. Руденко П.А. и др. Проектирование заготовок и производство заготовок в машиностроении. – К.: Вища шк., 1991.

7. Справочник технолога – машиностроителя. В 2 – х т. /Под ред. А.Г. Косиловой и Р.К. Мещерякова. – М.: Машиностроение, 1985.
