Рекомендации по выполнению и оформлению контрольной работы

ЗАДАНИЯ ДЛЯ КОНТРОЛЬНОЙ РАБОТЫ №1

ПО ДИСЦИПЛИНЕ «НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ. ИНЖЕНЕРНАЯ ГРАФИКА»

Для студентов эколого-мелиоративного факультета направления подготовки «Техносферная безопасность»

Заочной формы обучения

Контрольная работа состоит из 3 заданий. В том числе:

Лист № 1 «Построение 3-х проекций пирамиды»

Лист № 2 «Поверхности вращения»

Лист № 3 «Пересечение поверхностей»

Рекомендации по выполнению и оформлению контрольной работы

Все работы выполняются на листах чертежной бумаги формата А3.

Согласно требованиям ЕСКД все чертежи должны иметь рамку и основную надпись по ГОСТ 2.104-68. Форма основной надписи приведена на рисунке 1. Пример ее заполнения – на рисунке 2.

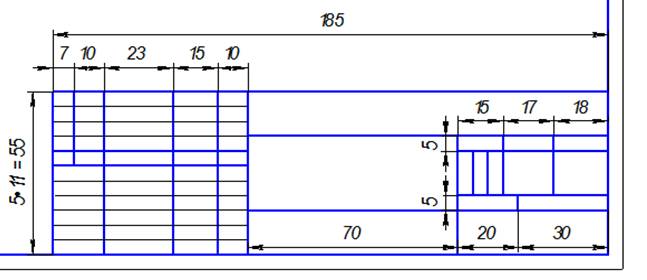

Рисунок 1

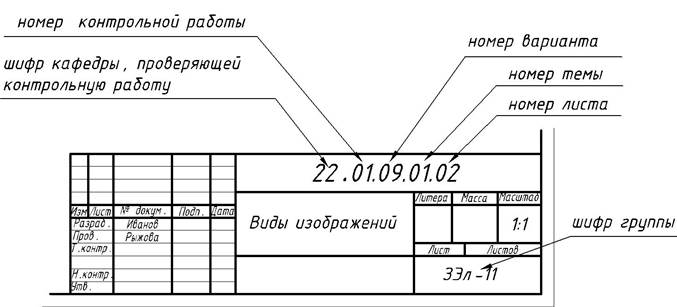

Рисунок 2

Первая страница обложки контрольной работы (титульный лист)

должна быть оформлена по следующему образцу (рисунок 3):

Рисунок 3

Задания на контрольную работу являются индивидуальными и представлены в 10 вариантах. Студент выбирает тот вариант, номер которого соответствует последней цифре номера его зачетной книжки.

Прежде чем приступить к выполнению заданий, необходимо ознакомиться с материалом соответствующей темы.

Лист № 1 «Построение 3-х проекций пирамиды»

Дано: координаты точек A, B, C, S (см. таблицу 1).

Задание: на основании АВС построить (в 3-х проекциях) изображения пирамиды с вершиной в точке S. Определить видимость элементов данного многогранника используя метод конкурирующих точек.
