Выполнение работы. На рис.5 представлена электрическая схема экспериментальной установки.
На рис.5 представлена электрическая схема экспериментальной установки.
Рис. 5. Электрическая схема установки
Конструктивно установка выполнена в виде единого блока, внешний вид которого приведен на рис.6.

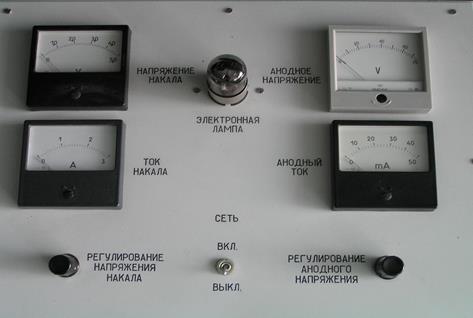

Рис 6. Передняя панель установки На панели расположены: электронная лампа, вольтметры и амперметры анодной и катодной цепей, тумблер «сеть», ручки регулировки источников анодного и катодного напряжений. Источники напряжения размещены внутри блока вместе с соединительными проводами. Внимательно ознакомьтесь с установкой. Перед включением рекомендуется установить ручки регулировки анодного и катодного напряжений в нулевое положение, повернув их против часовой стрелки. Включив установку, снимите и нанесите на миллиметровой бумаге несколько (не менее трех) вольтамперных характеристик диода Ia (Ua)при различных токах накала I н. Для каждой из характеристик определите значения По уравнению (3) рассчитайте температуру катода для каждого тока накала. Постройте на миллиметровой бумаге график зависимости Оцените погрешность полученной величины работы выхода. Данные для расчета: Литература 1. Калашников С.Г. " Электричество". - М.: ФИЗМАТЛИТ, 2003, §§ 156-158 2. Сивухин Д. В. Общий курс физики. Электричество. - М.: ФИЗМАТЛИТ, 2002, § 101
|
