Приспособления, инвентарь и инструменты.






Техническая готовность работ, предшествующих бетонированию колонн.



До начала бетонирования должны быть выполнены следующие работы:



- устроены временные дороги и подъезды строительной техники к зоне бетонирования;



- обеспечено временное электроснабжение и освещение;



- доставлены и подготовлены механизмы, инвентарь и приспособления;



- подготовлена горизонтальная поверхность, на которой производится бетонирование;



- установлены арматура и закладные детали в соответствии с рабочими чертежами с оформлением акта на скрытые работы;



- установлены и приняты мастером опалубка и средства подмащивания для бетонщиков, выполняющих работы.





2.2. Исполнители. Состав звена из 3 человек:



бетонщик IV разряда (Б1)



бетонщик II разряда (Б2, Б3)



Примечание бетонщики, работающие с краном, должны иметь удостоверение стропальщика.





Приспособления, инвентарь и инструменты.



Так как бетонирование вертикальных конструкций производится после выполнения армирования и монтажа опалубки, средства подмащивания для рабочих, принимающих и укладывающих бетон, используются по решениям, принятым для предыдущих этапов работ.



Технология армирования и опалубливания принимается по отдельным технологическим картам.



Средствами подмащивания могут быть:



- настил с ограждением на консолях, закрепeeнных на опалубке или на контрфорсах ужесточения опалубочных панелей (смотри, например, решения для самонесущей опалубочной системы).



- переставные площадки или подмости (типа ЛПУ 4).



Выполнение бетонных работ с приставных лестниц запрещается.





2.4. Организация рабочего места и описание операций:



- бетонщик Б3 следит за выгрузкой бетонной смеси из кузова (рис.1) автосамосвала в поворотный бункер, находясь на приeмной площадке. Он же, по окончании выгрузки, стоя на стенках бункера, лопатой с удлинeнной ручкой очищает кузов автосамосвала от остатков бетона и подбирает рассыпавшуюся бетонную смесь после отъезда машины.







Рис.1. Выгрузка бетонной смеси из кузова автосамосвала





- бетонщик Б3 стропит поворотный бункер за подъeмные петли. Убедившись в надeжности строповки, он отходит в безопасную зону. По команде бетонщика Б3 машинист крана подаeт бункер к месту бетонирования.







Рис.2. Строповка поворотного бункера за подъемные петли





- бетонщики Б1 и Б2, стоя на деревянном настиле подмостей, принимают раздаточный поворотный бункер (рис.3) с бетонной смесью, приостановив его спуск на высоте 1 м, и подводит его к месту выгрузки. Б2 придерживает бункер обеими руками, а Б1 открывает затвор и выгружает бетонную смесь.







Рис.3. Прием раздаточного поворотного бункера с бетонной смесью





При необходимости Б1 включает вибратор, установленный на бункере. Убедившись в полной разгрузке бункера, бетонщик Б1 движением рукоятки вверх закрывает секторный затвор, накидывает держатель рукоятки и подаeт сигнал машинисту крана подать бункер под загрузку (рис.4).

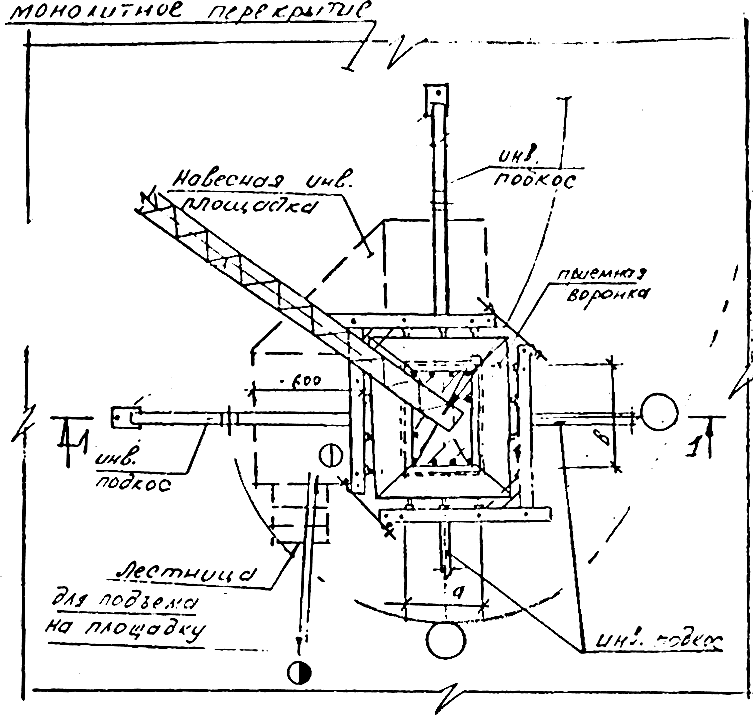

Рис.4. Схема подачи груза к рабочему месту





- бетонщики Б1 и Б2 уплотняют уложенные слои (рис.5) бетонной смеси глубинными или поверхностными вибраторами (в зависимости от толщины и ширины бетонированной конструкции).







Рис.5. Уплотнение уложенных слоев бетонной смеси глубинными или поверхностными вибраторами





Одновременно эти же бетонщики лопатами очищают просыпавшийся бетон с деревянного настила подмостей и опалубки, сбрасывая его в опалубку бетонированной конструкции (рис.6).







Рис.6. Очистка лопатами просыпавшегося бетона с деревянного настила подмостей и опалубки

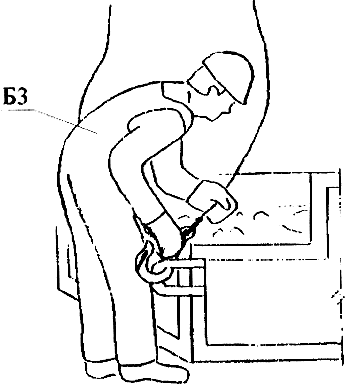

- бетонщик Б3 принимает поданный машинистом крана порожний раздаточный бункер, устанавливает его на площадку приeма бетона и расстроповывает.



- после укладки верхнего слоя бетонной смеси бетонщик Б2 производит заглаживание открытой поверхности бетона.
