Приемка свайных работ ⇐ ПредыдущаяСтр 2 из 2
Приемка свайных работ сопровождается освидетельствованием свайного основания, проверкой соответствия выполненных работ проекту, инструментальной проверкой правильности положения свай или шпунта, контрольными испытаниями свай. Отклонение положения свай от проектного не должно превышать в ростверке ленточного типа одного диаметра сваи, в свайных полях двойных размеров сваи.
При осуществлении контроля качества в процессе и при окончании устройства свайных фундаментов руководствуются следующими критериями:
от качества выполнения свайных работ зависит несущая способность свайных фундаментов, что имеет важнейшее значение для всего здания или сооружения;
устройство свай относится к скрытым работам, требующим пооперационного контроля качества в процессе их устройства.
В общем случае контролируют:
- соответствие поступающих на строительную площадку изделий и материалов проекту;
- соблюдение утвержденной технологии погружения забивных или устройства набивных свай;
- несущую способность свай;
- соответствие положения свай в плане геодезической разбивке.
Основным контролируемым параметром является обеспечение несущей способности свай. Несущую способность погруженных свай определяют статическим и динамическим методами, а набивных - только статическим.
Определение несущей способности сваи. Для свай-стоек, опирающихся на прочный грунт, главным фактором является прочность материала сваи, так как их забивают в плотные грунты до проектной отметки. Для висячих свай их несущую способность определяют способами пробных нагрузок и динамическим (рис.17).

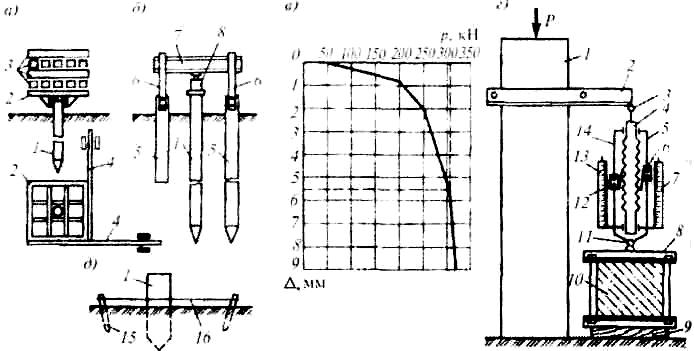

Рис.17. Определение несущей способности свай: а - схема испытаний свай статическими грузами; б - то же, гидравлическими домкратами, 1 - испытуемая свая; 2 - платформа для грузов; 3 - грузы (железобетон или металл); 4 - направляющие и удерживающие рычаги; 5 - опорные сваи; 6 - хомуты; 7 - поперечная балка; 8 - домкрат; в - кривая испытаний свай динамической нагрузкой; г - схема автоматического суммирующего отказомера; д - замер отказа при помощи натянутой проволоки; 1 - свая; 2 - хомут; 3 - шарнир; 4 - храповая линейка; 5 - направляющая; 6 - указатель упругого отказа; 7 - мерная линейка для измерения упругого отказа; 8 - хомут опоры; 9 - подкладка; 10 - опора; 11 - шарнир; 12 - указатель остаточного отказа; 13 - мерная линейка для измерения остаточного отказа; 14 - направляющая; 15 - колышки, 16 - натянутая проволока
Статическим методом несущую способность определяют после окончания работ по забивке всех свай. Для этого на сваю сверху воздействуют гидравлическими домкратами до момента смещения ее относительно окружающего грунта. При этом способе пробных нагрузок на сваю передают нагрузку, возрастающую ступенями в 1/10-1/15 предельной расчетной нагрузки, измеряют осадки и строят график зависимости между ними. За предельно допустимую нагрузку принимают ступень, предшествующую нагрузке, в результате которой свая погрузилась в грунт на величину, более чем в 5 раз превышающую предыдущее погружение. Этот способ надежен, но весьма трудоемок и для оценки прочностных характеристик свайного поля требуется большой промежуток времени (4-12 сут).
Динамический метод основан на косвенной оценке несущей способности забиваемой сваи по значению отказа, поэтому для погружаемых свай этот метод вполне заменяет статический.
Динамический способ основан на равенстве работы, совершаемой молотом при падении, и сваей на пути ее погружения. За основу принимают контрольный отказ, назначаемый проектной организацией. Отказы замеряют отказомерами, которые можно ставить на грунт или подвешивать на сваю с помощью хомута. Отказомер представляет собой мерную линейку, вдоль которой перемещаются указатели отказов. При погружении сваи в грунт один из указателей движется вниз и показывает на мерной линейке суммарное значение остаточного отказа. При наличии обратного движения сваи вверх за счет упругой реакции грунта второй указатель также перемещается вверх и показывает на мерной линейке суммарное значение упругого отказа. При отсутствии отказомеров величину отказа сваи при забивке за расчетный отрезок времени можно определить нивелиром, гидравлическим уровнем, натянутой над уровнем земли проволокой.
Учитывая, что в процессе забивки сваи грунт находится в напряженном состоянии, следует иметь в виду, что несущая способность сваи оказывается завышенной. Проверку несущей способности свай производят после отдыха свай и стабилизации грунта, а именно: в супесях - через 5-8 сут, в суглинках - через 15-25 сут и в глинистых грунтах - через 30-35 сут.
При контроле положения сваи в плане следят, чтобы не были превышены допустимые отклонения: - 0, 2d для забивных свай при их однорядном расположении и 0, 3 d при расположении сваи в два и три ряда в лентах или кустах свай (d - диаметр круглой или максимальный размер прямоугольной сваи). Приемка готовых свайных фундаментов оформляется актом с приложением следующих документов:
паспорта на сваи и сборный ростверк заводов-изготовителей;
паспорта на бетон набивных свай и монолитных ростверков;
приемка арматурных каркасов набивных свай и монолитных ростверков;
акты сдачи свайного поля и готового ростверка;
результаты динамических или статических испытаний свай.
4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
Бурильные машины и оборудование
Бурильные машины в строительстве применяют для бурения скважин под установку опор линий электропередач и связи, столбов дорожных указателей и ограждений, устройства буронабивных свай под фундаменты зданий и сооружений, опор мостов, производства буровзрывных работ и т.д. Машины для буровзрывных работ относятся к горным машинам.
Наибольшее распространение в строительстве получили бурильно-крановые машины.
Бурильно-крановой называется самоходная машина, имеющая бурильное и крановое оборудование, предназначенное для бурения скважин и установки в них различных элементов строительных конструкций.
Бурильно-крановая машина (рис.18) состоит из базовой машины 8, навесного бурового и кранового оборудования.
Рис.18. Бурильно-крановая машина БМ-802С: 1 - поворотная платформа; 2 - гидроцилиндры перевода рабочего органа из рабочего в транспортное положение; 3 - бур; 4 - крановая лебедка; 5 - мачта; 6 - блоки; 7 - канаты; 8 - базовая машина
Рабочий орган - бур З - располагается на мачте 5, которая переводится из транспортного горизонтального в рабочее вертикальное положение гидроцилиндрами 2.
Все рабочее оборудование размещено на поворотной платформе 1, что позволяет бурить по окружности без дополнительной перестановки машины.
Сменный шнековый бур имеет режущие кромки из твердого сплава. Вращается бур от двигателя через механическую трансмиссию с несколькими скоростями в одну или другую сторону.
Вверх и вниз бур перемещается при помощи гидроцилиндров, позволяющих также создавать принудительный напор на бур при бурении.
Крановое оборудование включает крановую лебедку 4, расположенную на поворотной платформе, систему канатов 7 и блоков 6, грузозахватное устройство. Крановая лебедка также имеет привод от двигателя через механическую трансмиссию.
В зависимости от типа базовой машины бурильно-крановые машины делятся на автомобильные (рис.18) и тракторные на гусеничных и пневмоколесных (рис.19) тракторах.

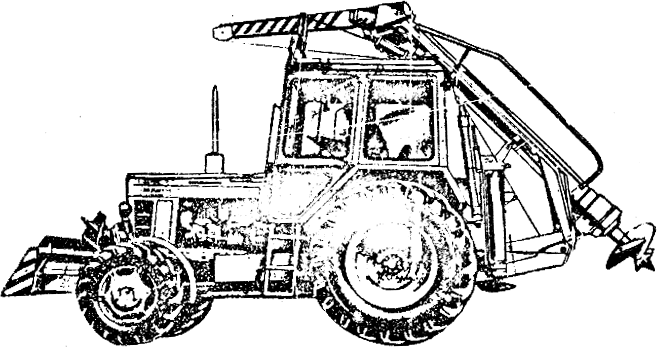

Рис.19. Машина бурильно-крановая БМ-205Б
По типу привода различают бурильные машины с гидравлическим и механическим приводом.
По глубине бурения выпускаются машины для бурения скважин глубиной 2, 3 и 8 м при диаметре скважин от 0, 3 до 0, 8 м.
Индексы бурильно-крановых машин состоят из букв и цифр. Например, БМ-802С означает: бурильно-крановая машина с глубиной бурения до 8 м, вторая модель, модернизация " С".
В последнее время бурильное оборудование, предназначенное для выполнения работ небольшого объема, широко применяется в качестве сменного рабочего оборудования на различных строительных машинах: одноковшовых экскаваторах, многоцелевых погрузчиках (рис.20) и т.д.

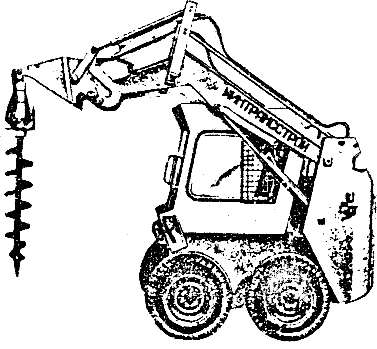

Рис.20. Сменное бурильное оборудование на многоцелевом малогабаритном погрузчике
5. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
Охрана окружающей среды
До начала производства земляных работ в проекте организации строительства разрабатываются решения по охране природы в соответствии с действующим законодательством, стандартами и документами, регламентирующими рациональное использование и охрану природных ресурсов.
Плодородный (растительный) слой почвы в основании насыпей и на площади, занимаемой различными выемками, до начала основных земляных работ должен быть снят. Размеры снятия слоя устанавливаются проектом организации строительства. Снятый грунт перемещается в отвал для использования его при рекультивации или повышении плодородия малопродуктивных земель. Растительный слой допускается не снимать:
при толщине растительного слоя менее 10 см;
на болотах, заболоченных и обводненных участках;
на почвах с низким плодородием;
при разработке траншей шириной поверху 1м и менее.
Необходимость снятия и толщина слоя устанавливаются с учетом уровня плодородия, природной зоны в соответствия с действующими стандартами. При этом необходимо учесть, что снятие растительного слоя следует производить, когда грунт находится в немерзлом состоянии.
Способы хранения грунта и защиты его от эрозии, подтопления, загрязнения устанавливаются в проекте организации строительства.
Недопустимо использовать растительный слой для устройства перемычек, подсыпок и других постоянных и временных земляных сооружений.
Зеленые насаждения - деревья, декоративный кустарник, рельеф местности, представляющий собой экзотическое своеобразие, должны быть защищены и максимально сохранены.
Если при производстве земляных работ будут обнаружены археологические и палеонтологические объекты, то следует работы приостановить и сообщить об этом местным органам власти.
Для предохранения грунтов от промерзания применение быстротвердеющей пены не допускается:
на водосборной территории открытого источника водоснабжения в пределах зоны санитарной охраны водопроводов и водоисточников;
в пределах зоны санитаркой охраны подземных централизованных хозяйственно-питьевых водопроводов;
на территориях, расположенных выше по течению подземного потока в районах, где подземные воды используются для хозяйственно-питьевых целей;
на пашнях и кормовых угодьях.
Земляные работы в затопляемых поймах, сброс воды после намыва, подводные земляные работы осуществляются по проекту, согласованному с государственными водохозяйственными и здравоохранительными учреждениями, а в водоемах, имеющих значение, - с рыбохозяйственными, в морских акваториях - с гидрометеослужбой (учреждением).
При производстве дноуглубительных работ или намыве подводных отвалов в водоемах, имеющих рыбохозяйственное значение, общая концентрация механических взвесей должна быть в пределах норм, установленных государственными рыбохозяйственными учреждениями.
Смыв грунта с палуб грунтовозных судов допускается только в районе подводного отвала.
Сроки производства и способы подводных земляных работ следует назначать с учетом экологической обстановки и природных биологических ритмов (нерест, миграция рыб и пр.) в зоне производства работ.
Техника безопасности
5.1. При производстве работ по устройству фундаментов из буронабивных свай для домов повышенной этажности в условиях существующей застройки, возводимых из типовых секций жилых домов, надлежит соблюдать правила, предусмотренные СНиП " Техника безопасности в строительстве", Временными инструкциями по технике безопасности при выполнении свайных работ с применением самоходных установок и настоящими Рекомендациями.
5.2. При монтаже (демонтаже) передвижной буровой установки для устройства буронабивных свай, а также при производстве свайных работ в опасной зоне не должны находиться люди (в т.ч. и обслуживающий персонал). При перемещении буровой установки ее базовая машина должна находиться на раздвижном гусеничном ходу. При этом осуществляется постоянный контроль за вертикальностью мачты.
5.3. При работе гидравлических бурильных машин должны систематически проверяться исправность механизмов, надежность болтовых и муфтовых соединений, состояние гидропроводов, стальных канатов и правильность их запасовки.
5.4. При эксплуатации буровой установки запрещается:
- работать на неисправной установке и применять неисправные полые шнеки колонны;
- перемещать установку с поднятой направляющей мачтой при уклонах местности более 3%;
- использовать лебедку установки для погрузочно-разгрузочных работ;
- оставлять на грузовом крюке лебедки арматурный каркас в подвешенном состоянии;
- оставлять в поднятом положении мачту установки на слабых сильносжимаемых грунтах;
- извлекать арматурный каркас из забетонированной скважины;
- поднимать различные грузы без установки выносных опор или опирания на аутригеры;
- смазывать вращающиеся узлы установки во время работы;
- оставлять незакрытыми отверстия в грунте после бурения скважин;
- подходить к изготавливаемой свае во время работы установки;
- подтягивать тросом грузы, расположенные сбоку от установки или находящиеся впереди нее на расстоянии более 5 м.
5.5. До начала работ по устройству буронабивных свай весь персонал на объекте должен подробно ознакомиться со спецификой производства работ и проектом производства работ. Рабочие должны быть проинструктированы и обучены безопасным приемам по всем видам работ.
5.6. К работам, связанным с устройством буронабивных свай, допускаются рабочие-мужчины не моложе 18 лет, прошедшие обязательное медицинское освидетельствование, обученные профессиям оператора и слесаря-монтажника буровой установки с правом работы на высоте, прошедшие курсы по технике безопасности работ, сдавшие экзамены квалификационной комиссии и имеющие соответствующее удостоверение.
5.7. В опасной зоне запрещается производство работ, не имеющих отношения к данному технологическому процессу.
Опасной зоной при производстве свайных работ считается зона вблизи размещения буровой установки с границей, проходящей по окружности, центром которой является место устройства очередной буронабивной сваи, и с радиусом, равным полной длине буровой мачты плюс 5 м.
Все опасные зоны на площадке должны быть обозначены хорошо видимыми предупредительными знаками и надписями.
5.8. Запрещается располагать буровую установку на расстоянии менее 25 м от места производства работ по выемке котлованов или траншей, а также от мест рыхления грунта (в т.ч. мерзлого) клин-молотом, шар-бабой и другими средствами.
Нежелательно устанавливать буровую машину и работать на свеженасыпанном грунте, а также на площадках с уклоном, превышающим указанный в паспорте, в инструкции по эксплуатации машин или в проекте производства работ.
5.9. В пределах призмы обрушения котлованов траншей и прочих выемок запрещается располагать и устанавливать буровые установки, краны и другие строительные машины и оборудование.
5.10. Изготовление буронабивных свай должно производиться в последовательности, указанной в проекте производства работ, и в соответствии с рабочими чертежами проекта. Вблизи подземных коммуникаций, а также рядом с проложенными электрокабелями и в охранной зоне воздушных линий электропередач работы разрешается выполнять только при наличии наряда-допуска на особо опасные работы, подписанного главным инженером строительной организации, и в присутствии представителя эксплуатирующей организации. При этом допуск персонала к выполнению работ разрешается только после ознакомления под расписку с проектом производства работ, рабочим проектом данного объекта всех членов бригады и проведением инструктажа на рабочем месте с выдачей наряда на особо опасные работы.
При земляных работах в местах, где могут находиться действующие подземные коммуникации, надо строго выполнять устанавливаемые их владельцами требования по производству работ.
При разработке бурильно-крановыми машинами котлованов спуск рабочих в них не разрешается.
При бурении бурильно-крановыми машинами не разрешается приближаться к вращающемуся буру на расстояние менее 1 м. Запрещается также отбрасывать грунт от края котлована при вращающейся штанге бура и очищать буровую головку при работающем двигателе бурильно-крановой машины.
Котлованы, вырытые вблизи мест прохода людей, следует ограждать или закрывать щитами с предупредительными плакатами, а в ночное время - зажженными фонарями. При рытье котлованов на крутых склонах в населенных районах должны быть приняты меры против падения и скатывания камней.
При появлении запаха газа земляные работы должны быть немедленно прекращены, а места их - ограждены и обозначены указателями.
При устройстве фундаментов под опоры подъемные механизмы следует устанавливать на расстоянии не менее 1 - 1, 5 м от края котлована в зависимости от плотности грунта и глубины разработки. Опускать подножники в котлованы нужно осторожно, не касаясь стенок. При этом запрещается находиться в котлованах.
При работе с подъемными и тяговыми механизмами и приспособлениями предварительно должна быть проверена их исправность, а также надежность заделки в землю якорей для оттяжек. К работе могут быть допущены механизмы и приспособления, испытанные в установленные сроки. На всех механизмах и приспособлениях должны быть указаны предельная нагрузка и сроки испытания. Масса поднимаемых грузов и тяговые усилия на тросах не должны превышать допустимые.
Перед началом работ должно быть проверено знание сигналов всеми членами бригады, включая персонал, обслуживающий механизмы.
При погрузочно-разгрузочных работах место производства работ по подъему и перемещению грузов должно быть освещено в соответствии с нормами. Все чалочные и захваточные приспособления должны быть испытаны и иметь клеймо или бирки с указанием срока испытания и предельной грузоподъемности.
Рабочие, занятые на погрузочно-разгрузочных работах, должны иметь соответствующие удостоверения. Работы, связанные с погрузкой и выгрузкой железобетонных и металлических конструкций (столбов, опор, подножников), выполняются под руководством прораба, мастера или опытного бригадира. Предварительно прораб (мастер или бригадир) обязан провести подробный инструктаж по технике безопасности.
Строповку длинномерных и тяжеловесных грузов выполняют в соответствии со схемой, выдаваемой такелажнику и крановщику. Для разворота грузов при подъеме или перемещении такелажник должен применять специальные оттяжки, а также следить за тем, чтобы при подъеме груза тяговые канаты находились в вертикальном положении, и не допускать подтаскивания груза крюком. Перед опусканием груза необходимо осмотреть место выгрузки и убедиться в невозможности падения, сползания или опрокидывания груза при установке.
6. ГРАФИК ПРОИЗВОДСТВА РАБОТ
ГРАФИК ПРОИЗВОДСТВА РАБОТ ПРИ УСТРОЙСТВЕ БСИУ ДИАМЕТРОМ 325 мм СТАНКОМ ПБУ
Приложение
Форма 1
ЖУРНАЛ ИЗГОТОВЛЕНИЯ БУРОНАБИВНЫХ СВАЙ С УШИРЕННЫМ ОСНОВАНИЕМ ИЗ ЩЕБНЯ
(с № ___ по № ___)
Форма 2
АКТ № ___
освидетельствования и приемки буровых скважин и арматурных каркасов для буронабивных свай № ____
" ___" ____________ 200__ г.
Форма 3
Материал разработан Олейником В.А.
|
