Лабораторная работа №1 по ИТУ. Проектная диаграмма Ганта в ExcelСтр 1 из 2Следующая ⇒
Краткие теоретические сведения и технология построения.
Диагра́ мма Га́ нта (англ. Gantt chart, также ленточная диаграмма, график Ганта) — это популярный тип столбчатых диаграмм (гистограмм), который используется для иллюстрации плана, графика работ по какому-либо проекту. Является одним из методов планирования проектов. Используется в приложениях по управлению проектами. Диаграмма Ганта состоит из полос, ориентированных вдоль оси времени. Каждая полоса на диаграмме представляет отдельную задачу в составе проекта (вид работы), её концы — моменты начала и завершения работы, её протяженность — длительность работы. Вертикальной осью диаграммы служит перечень задач. Кроме того, на диаграмме могут быть отмечены совокупные задачи, проценты завершения, указатели последовательности и зависимости работ, метки ключевых моментов (вехи), метка текущего момента времени «Cегодня» и др. Ключевым понятием диаграммы Ганта является «Веха» — метка значимого момента в ходе выполнения работ, общая граница двух или более задач. Вехи позволяют наглядно отобразить необходимость синхронизации, последовательности в выполнении различных работ. Вехи, как и другие границы на диаграмме, не являются календарными датами. Сдвиг вехи приводит к сдвигу всего проекта. Поэтому диаграмма Ганта не является, строго говоря, графиком работ. И это один из основных её недостатков. Кроме того, диаграмма Ганта не отображает значимости или ресурсоемкости работ, не отображает сущности работ (области действия). Диаграмма Ганта является классическим представлением данных в управлении проектами, т.к. наглядно и удобно отображает всю информацию по срокам, критическим этапам, задержкам и ресурсам проекта:

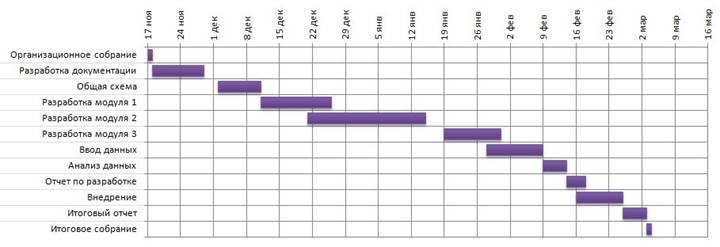

Для построения подобного рода диаграмм можно воспользоваться как специальным программным обеспечением (Microsoft Project), так и гораздо более доступным Microsoft Excel. В нем нам придется использовать для этого особым образом настроенную линейчатую диаграмму с накоплением (Stacked Bar Chart): Построение такой диаграммы в Excel можно условно разбить на несколько этапов:
|
