Сетевые диаграммы PERT.






Самая известная часть PERT — это диаграммы взаимосвязей работ и событий. Предлагает использовать диаграммы-графы с работами на узлах, с работами на стрелках (сетевые графики), а так же диаграммы Ганта.

Диаграмма PERT с работами на стрелках представляет собой множество точек-вершин (события) вместе с соединяющими их ориентированными дугами (работы). Всякой дуге, рассматриваемой в качестве какой-то работы из числа нужных для осуществления проекта, приписываются определенные количественные характеристики. Это — объемы выделяемых на данную работу ресурсов и, соответственно, ее ожидаемая продолжительность (длина дуги). Любая вершина интерпретируется как событие завершения работ, представленных дугами, которые входят в нее, и одновременно начала работ, отображаемых дугами, исходящими оттуда.

Таким образом, отражается тот факт, что ни к одной из работ нельзя приступить прежде, чем будут выполнены все работы, предшествующие ей согласно технологии реализации проекта. Начало этого процесса — вершина без входящих, а окончание — вершина без исходящих дуг. Остальные вершины должны иметь и те, и другие дуги.

Последовательность дуг, в которой конец каждой предшествующей совпадает с началом последующей, трактуется как путь от отправной вершины к завершающей, а сумма длин таких дуг — как его продолжительность. Обычно начало и конец реализации проекта связаны множеством путей, длины которых различаются. Наибольшая определяет длительность всего этого проекта, минимально возможную при зафиксированных характеристиках дуг графа. Соответствующий путь — критический, то есть именно от продолжительности составляющих его работ зависит общая продолжительность проекта, хотя при изменении продолжительности любых работ проекта критическим может стать и другой путь.



Пример сетевой диаграммы PERT для проекта продолжительностью в семь месяцев с пятью промежуточными точками (от 10 до 50) и шестью деятельностями (от A до F).

Project Evaluation and Review Technique, PERT — техника оценки и анализа проектов, которая используется в технологиях управления проектами. PERT — это способ анализа задач, необходимых для выполнения проекта. В особенности, анализа времени, которое требуется для выполнения каждой отдельной задачи, а также определение минимального необходимого времени для выполнения всего проекта.

PERT была разработана главным образом для упрощения планирования на бумаге и составления графиков больших и сложных проектов. Техника PERT предназначена для очень масштабных, единовременных, сложных, не рутинных проектов. Техника подразумевала наличие неопределённости, давая возможность разработать рабочий график проекта без точного знания деталей и необходимого времени для всех его составляющих.

Самой популярной частью PERT является метод критического пути, опирающийся на построение сетевого графика (сетевой диаграммы PERT).

Техника PERT была разработана в 1958 году консалтинговой фирмой “Буз, Ален и Гамильтон” совместно с корпорацией “Локхид” по заказу Подразделения специальных проектов ВМС США в составе Министерства Обороны США для проекта создания ракетной системы “Поларис” (Polaris). Проект “Поларис” был ответом на кризис, наступивший после запуска Советским Союзом первого космического спутника.

Общее научное название этого метода - техника применения графов в сетевом планировании и управлении, известна с XIX века в Германии, в СССР такая техника известна с 1930 годов, В Казахстане ее разрабатывали и применяли с 1940-х годов (проф. С. В. Цой и др.) Научная основа теории графов была заложена великим немецким ученым, длительное время работавшем по приглашению российской императрицы Еватерины I в Санкт-Петербурге, Леонардом Эйлером в 1736 году, за 222 года до технического метода PERT.



Диаграмма Га́ нта (англ. Gantt chart, также ленточная диаграмма, график Ганта) — это популярный тип столбчатых диаграмм (гистограмм), который используется для иллюстрации плана, графика работ по какому-либо проекту. Мы с ними уже знакомы СЛ 16

По сути, диаграмма Ганта состоит из полос ориентированных вдоль оси времени. Каждая полоса на диаграмме представляет отдельную задачу в составе проекта (вид работы), ее концы — моменты начала и завершения работы, ее протяженность — длительность работы. Вертикальной осью диаграммы служит перечень задач.

Для крупных проектов диаграмма Ганта становится чрезмерно тяжеловесной и теряет всякую наглядность.

Указанные выше недостатки и ограничения серьезно ограничивают область применения диаграммы. Тем не менее, в настоящее время диаграмма Ганта является, де факто, стандартом в теории и практике управления проектами, по крайней мере, для отображения Структуры перечня работ (WBS) по проекту.



Microsoft Project (или MSP) — программа управления проектами, разработанная и продаваемая корпорацией Microsoft. СЛ 17

Microsoft Project создан, чтобы помочь менеджеру проекта в разработке планов, распределении ресурсов по задачам, отслеживании прогресса и анализе объемов работ.

Microsoft Project создает расписания критического пути. Расписания могут быть составлены с учетом используемых ресурсов. Цепочка визуализируется в диаграмме Ганта.

Под маркой Microsoft Project доступны сразу несколько продуктов и решений:

· Microsoft Project Standard — однопользовательская версия для небольших проектов;

· Microsoft Project Professional — корпоративная версия продукта поддерживающая совместное управление проектами и ресурсами, а также управление портфелями проектов с помощью Microsoft Project Server;

· Microsoft Project Web Access — Web-интерфейс для отчетности о выполнении задач, а также просмотра портфелей проектов;

· Microsoft Project Portfolio Server — продукт для отбора проектов для запуска на основе сбалансированных показателей.

Корпоративная редакция Microsoft Project вместе с методикой внедрения на базе Microsoft Solution Framework составляет решение по управлению проектами от корпорации Microsoft под названием Microsoft Enterprise Project Management Solution (MS EPM).

Корпоративная версия Microsoft Project в отличие от стандартной версии требует квалифицированного персонала для внедрения. Microsoft ведет ряд сертификационных программ по MS Project для проверки квалификации аналитиков.



Бенчмаркинг СЛ18

Бенчмаркинг предусматривает сопоставление текущего или планируемого проекта с другими сопоставимыми проектами с целью выявления лучших практик, выработки идей для совершенствования и определения критериев оценки исполнения. Другие сопоставимые проекты могут быть как внутри исполняющей организации, так и за ее пределами, а также могут относиться к аналогичной прикладной области или к какой-либо иной.



Причинно-следственные диаграммы СЛ18б

Причинно-следственные диаграммы, также называемые диаграммами Ишикавы или диаграммами " рыбий скелет", иллюстрируют связь различных факторов с возможными проблемами и следствиями. Возможную первопричину можно выявить, постоянно задавая вопросы почему? или как? по мере движения вдоль одной из линий. При анализе первопричин могут быть использованы диаграммы почему-почему и как-как.



Диаграмма Парето СЛ 19

Диаграмма Парето является особым типом гистограммы, упорядоченной по частоте возникновения. Она показывает, какое количество обнаруженных дефектов является следствием причин, относящихся к определенному типу или категории (рис. 8-15). Порядок ранжирования элементов в диаграмме Парето используется для принятия решений о проведении корректирующих воздействий. Команда проекта должна в первую очередь принимать решения по тем проблемам, которые являются причиной наибольшего количества дефектов.

Диаграмма Парето - это столбчатая диаграмма, на которой интервалы (столбики) упорядочены по нисходящей линии. На такой диаграмме интервалы могут представлять виды дефектов, их локализацию, ошибки и пр. А высота интервалов (высота столбиков) - частоту возникновения дефектов, их процентное соотношение, стоимость, время и пр.

Диаграмма Парето является графическим отображением правила Парето. В менеджменте качества применение этого правила показывает, что значительное число несоответствий и дефектов возникает из-за ограниченного числа причин. Коротко правило Парето формулируется как 80 на 20. Например, если применить это правило по отношению к дефектам, то окажется, что 80 процентов дефектов возникает из-за 20 процентов причин. Используется диаграмма Парето при выявлении наиболее значимых и существенных факторов, влияющих на возникновение несоответствий или брака. Это дает возможность установить приоритет действиям, необходимым для решения проблемы. Кроме того, диаграмма Парето и правило Парето позволяют отделить важные факторы от малозначимых и несущественных.

Строится диаграмма Парето в следующем порядке:

1. Определяется проблема, которую необходимо решить (например, дефектные изделия, стоимость потерь от брака и т.п.) и выбирается временной интервал для изучения проблемы.

2. Выбирается тип данных (фактор) для анализа, который наиболее полно сможет охарактеризовать проблему (например, дефекты, их локализация, объем потерь, затраты и пр.). Выбранный тип данных должен быть разбит на подтипы. Например, если в качестве типа данных выбраны дефекты, то подтипом будут являться виды дефектов – деформация, царапины, трещины и пр.

3. Определяется единица измерений, соответствующая типу данных (например, количество дефектов, их частота, процент затрат и т.п.).

4. Собираются статистические данные, и выполняется их систематизация. Для сбора и регистрации данных можно применять другие инструменты качества, например контрольный листок. Систематизацию статистических данных лучше представить в виде таблицы.

5. Выполняется подсчет и упорядочивание данных по убыванию.

6. При необходимости назначаются веса для каждого из подтипов данных. Установление весов может оказать существенное влияние на результат, который покажет диаграмма Парето. Веса перемножаются на подсчитанные значения по каждому из подтипов данных, что приводит к изменению соотношения их значимости.

7. Строится столбчатая диаграмма, на которой отмечаются подтипы данных и их величина. В прямоугольной системе координат по горизонтали откладываются равные отрезки, соответствующие подтипам данных, а по вертикали отмечается величина этих данных в порядке по убыванию.

8. Вычисляется и отображается на диаграмме линия суммарных значений (например, накопленных процентов).

9. Выполняется анализ полученных результатов для разработки необходимых действий по решению проблемы.

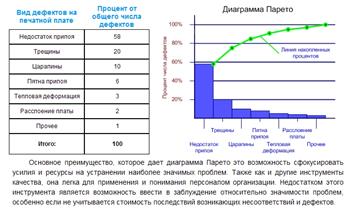

Пример построения диаграммы Парето: СЛ19

Исследуется проблема дефектных изделий – печатных плат. В качестве типа данных для анализа выбраны дефекты, которые детализированы по видам. Единица измерений дефектов – процент от общего числа дефектов.

Методы коммуникаций СЛ 20

Для распространения информации между заинтересованными сторонами проекта используется несколько методов коммуникаций. Данные методы могут быть разделены на следующие большие группы:

Интерактивные коммуникации. Между двумя или более сторонами, осуществляющими многосторонний обмен информацией. Данный метод является наиболее эффективным для обеспечения общего понимания определенных вопросов всеми заинтересованными сторонами; он включает в себя встречи, телефонные переговоры, видеоконференции и т. д.

Коммуникации методом информирования без запроса. Информация отсылается определенным получателям, которые должны о ней узнать. Данный метод обеспечивает распространение информации, но не гарантирует того, что она будет фактически получена или понята предполагаемой аудиторией. К коммуникациям методом информирования без запроса относятся письма, записки, отчеты, сообщения по электронной почте, факсы, голосовые послания, пресс-релизы и т. д.

Коммуникации методом информирования по запросу. Используются для очень больших объемов информации или для очень больших аудиторий, когда требуется, чтобы получатели обращались к передаваемому содержанию по своему собственному желанию. К таким методам относятся сайты интрасетей, обучение с использованием электронных технологий, банки данных и т. д.



Метод дельфи

Метод Дельфи –это способ достижения консенсуса между экспертами. Данный метод предполагает, что эксперты по вопросам рисков проекта принимают в нем участие анонимно. С помощью опросного листа ведущий собирает идеи о важных рисках проекта. Составляются резюме ответов, которые потом возвращаются экспертам для дальнейших комментариев. Консенсус может быть достигнут за несколько циклов данного процесса. Метод Дельфи помогает преодолеть необъективность в оценке данных и устраняет избыточное влияние отдельных лиц на результат работы.



PEST-анализ — это маркетинговый инструмент, предназначенный для выявления политических (Political), экономических (Economic), социальных (Social) и технологических (Technological) аспектов внешней среды, которые влияют на бизнес компании. СЛ 20

Политика изучается потому, что она регулирует власть, которая в свою очередь определяет среду компании и получение ключевых ресурсов для её деятельности.

Основная причина изучения экономики — это создание картины распределения ресурсов на уровне государства, которая является важнейшим условием деятельности предприятия.

Не менее важные потребительские предпочтения определяются с помощью социального компонента PEST-анализа.

Последним фактором является технологический компонент. Целью его исследования принято считать выявление тенденций в технологическом развитии, которые зачастую являются причинами изменений и потерь рынка, а также появления новых продуктов.

Анализ выполняется по схеме «фактор — предприятие». Результаты анализа оформляются в виде матрицы, подлежащим которой являются факторы макросреды, сказуемым — сила их влияния, оцениваемая в баллах, рангах и других единицах измерения. Результаты PEST-анализа позволяют оценить внешнюю экономическую ситуацию, складывающуюся в сфере производства и коммерческой деятельности.

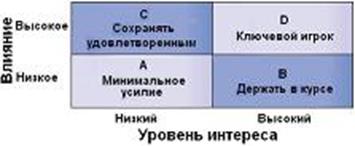

Матрица власти и интересов заинтересованных сторон проекта

Анализ заинтересованных сторон проекта представляет собой процесс систематического сбора и анализа количественной и качественной информации с целью определения того, чьи интересы необходимо учитывать в течение проекта. В ходе данного процесса определяются интересы, ожидания и влияние заинтересованных сторон проекта, которые затем связываются с целью проекта. Данный процесс позволяет определить отношения между заинтересованными сторонами проекта, которые можно использовать в качестве инструмента для формирования коалиций и потенциальных отношений партнерства в целях повышения шансов проекта на успех.
