Проверочный расчет

Вычисляется количество компенсаторов установленных на магистральной трубопроводе в зависимости от расстояния между не­подвижными опорами

где l_x - расстояние между неподвижными опорами (таблица 8), м.

Таблица 8 - Предельные расстояния между неподвижными опорами для водяных тепловых сетей при установке П-образных компенсаторов.

При установке П-образных компенсаторов общая длина трубо­провода увеличивается на величину

Вылет П-образного компенсатора можно определить по формуле

где с_х - коэффициент конфигурации теплопровода, рекомендуется принимать с_х= 0, 3,

Е - мoдуль упругости первого рода (таблица 9), МН/м²;

d_Н - наружный диаметр трубопровода, м;

σ - максимальное допустимое напряжение при расчете

уси­лий тепловых удлинений, рекомендуется принимать σ = 100МН/м²

Δ l_x - расчетное тепловое удлинение трубопровода, м.

Таблица 9 - Характеристики трубных сталей

Расчётное тепловое удлинение трубопровода определяется по формуле

где k₁ - расчётный коэффициент. Принимается равным 0, 5 при температуре теплоносителя до 250°С /7/;

α ₁ - коэффициент линейного расширения материала трубо­провода (таблица 9), мм/м.град);

t₁- максимальная температура теплоносителя, принимается равной температуре в подающей линии, °С;
t₀ - температура окружающей среды, °С. При надземной прок­ладке тепловой сети принимается равной средней темпе­ратуре за отопительный период (приложение В).

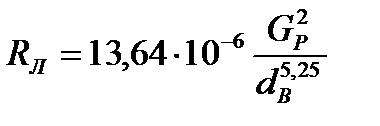

Затем вычисляется уточненное значение удельных линейных потерь в трубопроводе, Па/м

Уточненное значение суммарного падения давления в тепловой
сети, Пa

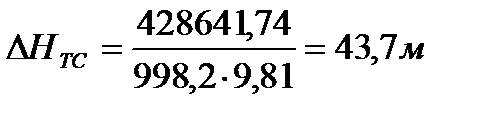

Тогда потеря напора в тепловой сети, м

где ρ - объёмная плотность воды при средней температуре теплоносителя (приложение Е), кг/м³;

g - ускорение свободного падения, м/с
