Вибір фільтрів і визначення тиску газу перед регулятором тиску
Фільтри газові(ФГ) в ГРП призначені для очищення газу від пилу, смолянистих речовин, нафталіну і інших твердих часток. Відсутність в очищеному газі твердих часток або зменшення їх кількості до можливого мінімуму дозволяє підвищити щільність запірних пристроїв, включаючи арматуру перед агрегатами, пальниками і приладами, ПЗК, ПСОВІ і регулюючих органів регуляторів тиску, а також збільшити міжремонтний час для цих пристроїв. Абсолютний тиск газу перед регулятором тиску:
де
Вихідний тиск після регулятора тиску:
де
Тоді тиск на виході із РТ:
Витрата природного газу через фільтр складе:

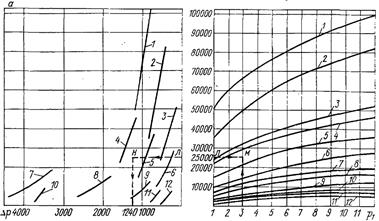

Для вибору фільтру скористаємося номограмою [6, стор.210]: 1. На осі ординат знаходимо точку 1, що відповідає втраті газу через фільтр 4656 2. Точка 2 розташована між кривими 8 і 9, що визначають характеристики фільтру, а саме його діаметр і відсоток його завантаження. В нашому випадку це фільтр ФГ-100-6, з відсотком завантаження 50 %. 3. Тепер від точки 1 проводимо горизонталь в ліво до точки 3, яка розташовується між кривими 8 і 9 графіку, ближче до 9-ої. 4. Опускаємо лінію на вісь абсцис. Отримуємо значення втрат в фільтрі:
Виконання вищеописаного алгоритму приведено на рисунку 2. Рис 4.1 – Номограма для вибору газового фільтру. Тепер виберемо фільтр ФГ для установки і вкажемо його параметри: Волосяний касетний зварний фільтр ФН-100-6 Відповідно, виконавчі габаритні розміри фільтру: L=1400 мм, Н=1900 мм, ширина фільтру 1255 мм, маса фільтру 1167 кг. Фактичний опір чистого фільтру:
де
Таким чином, Тепер уточнимо тиск на вході в регулятор тиску:
|
