Порядок виконання роботи. 4.1. Дослідження однопівперіодного випрямляча

4.1. Дослідження однопівперіодного випрямляча

Завантажити EWB PRO. Відкрийте файл File → Open → d: \електроживлення\Лаб.раб.1\D1R.ca4.

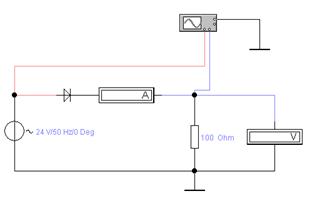

З’явиться віртуальна модель в EWB (рис. 5).

Рис. 5. Однопівперіодна схема

Віртуальні компоненти схеми.

Джерело змінного струму: діюче значення напруги 24 V, частота 50 Hz.

Діод VD1 типу 1N4009 (аналог КД226). Резистор R_н.

Віртуальні схемні прилади.

Мультиметр, встановлений в режим вольтметра постійного струму (DC).

Осцилограф двопроменевий: тривалість горизонтальної розверстки (Time base) 5 мс/дел (ms/div – мілісекунд на поділку шкали); чуттєвість вертикальной розверстки 20 V/div (вольт на поділку), канал А – верхній промінь суміщений по вертикалі на 1, 40, канал В – нижній промінь суміщений відповідно на - 2, 80.

Після встановлення параметрів схеми, на вхід А осцилографу подайте вихідний сигнал, а на вхід В – вхідний. Для обчислення середнього значення вихідної напруги (постійної складової), мультиметр підключіть паралельно навантаженню. Увімкніть схему і перевірте необхідні виміри:

- виміряйте максимум вторинної напруги на обмотці U_2m=U_1m/К_тр;

- виміряйте період Т вихідної напруги за осцилограмою і визначте частоту f=1/T;

- визначте максимальну зворотну напругу на діоді U_зв.m.=U_2m і запишіть у табл. 1;

- виміряйте мультиметром середнє значення вторинної напруги на навантаженні U₀ та запишіть у табл. 1;

- виміряйте середнє значення току І₀ через навантаження (діод);

- виміряйте коефіцієнт пульсацій – К_П=(U_2m/2)/U₀=1, 57.

4.2. Дослідження двопівперіодного випрямляча з середньою точкою

Відкрийте файл File → Open → d: \електроживлення\Лаб.раб.1\D2R.ca4.

З’явиться віртуальна модель в EWB (рис. 6).

Рис. 6. Двопівперіодна з нульовим виводом

Віртуальні компоненти схеми.

Для даної схеми необхідні два джерела змінного струму з діючім значенням напруги 24 V, частота 50 Hz.

Віртуальні схемні прилади – мультиметр та осцилограф.

Після перевірки схеми та установки потрібних параметрів включіть схему та проведіть виміри (аналогічно п.4.1).

Результати показують, що середні значення напруги U₀ та струму І₀ на навантаженні збільшується вдвічі.

4.3. Дослідження мостового випрямляча

Відкрийте файл File → Open → d: \електроживлення\Лаб.раб.1\D4R.ca4.

З’явиться віртуальна модель в EWB (рис.7).

Рис.7. Мостова схема

Після перевірки схеми та установки потрібних параметрів включіть схему та проведіть виміри (аналогічно п.4.1).

Проаналізувати результати експериментів трьох схем випрямлячів та зробити висновки.

6. Зміст звіту

6.1. Назва та мета лабораторної роботи.

6.2. Схеми дослідження випрямлячів та часові діаграми.

6.3. Таблиця розрахунків та результати вимірювань.

6.4. Висновки.

5. Контрольні питання

5.1. Назвіть ознаки, за якими класифікують випрямлячі.

5.2. Поясніть основні характеристики і параметри випрямлячів.

5.3. Наведіть схеми і поясніть принцип дії однофазних випрямлячів при роботі на активне навантаження.

5.4. Наведіть основні розрахункові співвідношення для однофазних випрямлячів при роботі на активне навантаження.
