Последовательность выполнения работы.
|
|
Лабораторная работа №1-5
Выполнил: студент 4-МиАТ-1. Васюченко.Н.И
Проверил: Береснев.Ю.Л
Самара 2015 г.
Лабораторная работа №1
Составление технологического
маршрута обработки.
Выбор автоматического оборудования
Цель работы: Ознакомление с технологическими возможностями многоинструментных станков. Подготовка исходных данных для проектирования технологического процесса механической обработки детали в условиях АЛ.
Последовательность выполнения работы.
1. Проанализировать рабочий чертёж детали, выделить комплекты основных и вспомогательных конструкторских баз (ОКБ и ВКБ). Записать механические свойства материала, из которого изготавливается деталь.
2. Наметить основные схемы базирования и установки (можно на чертеже детали).
3. Наметить маршрут обработки на многоинструментных станках, обратив особое внимание на положение заготовки в каждой рабочей позиции автоматно-линейной операции, которое на основании принципа постоянства баз должно быть, по возможности, неизменным. Учесть возможности встраивания станков в АЛ, применения комбинированного режущего инструмента и автоматического межстаночного транспортирования заготовки.
Получаемые результаты. На чертеже детали должны быть изображены базы ОКБ и ВКБ, пронумерованы обрабатываемые поверхности, показаны основные схемы базирования. Технологический маршрут обработки с раскрытием содержания позиций и переходов представляется в виде первых 4 столбцов
Деталь «Сухарь» предназначена для установки подвижного соединения, перемещающихся в двух пазах. В центре отверстия 40 H9 устанавливается тяга обеспечивающая перемещение.
Материал детали Чугун СЧ-18, термической обработке не подвергается.
Рис.1(Чертеж Заготовки «Сухарь»)
Рис.2(Чертеж детали «Сухарь»)

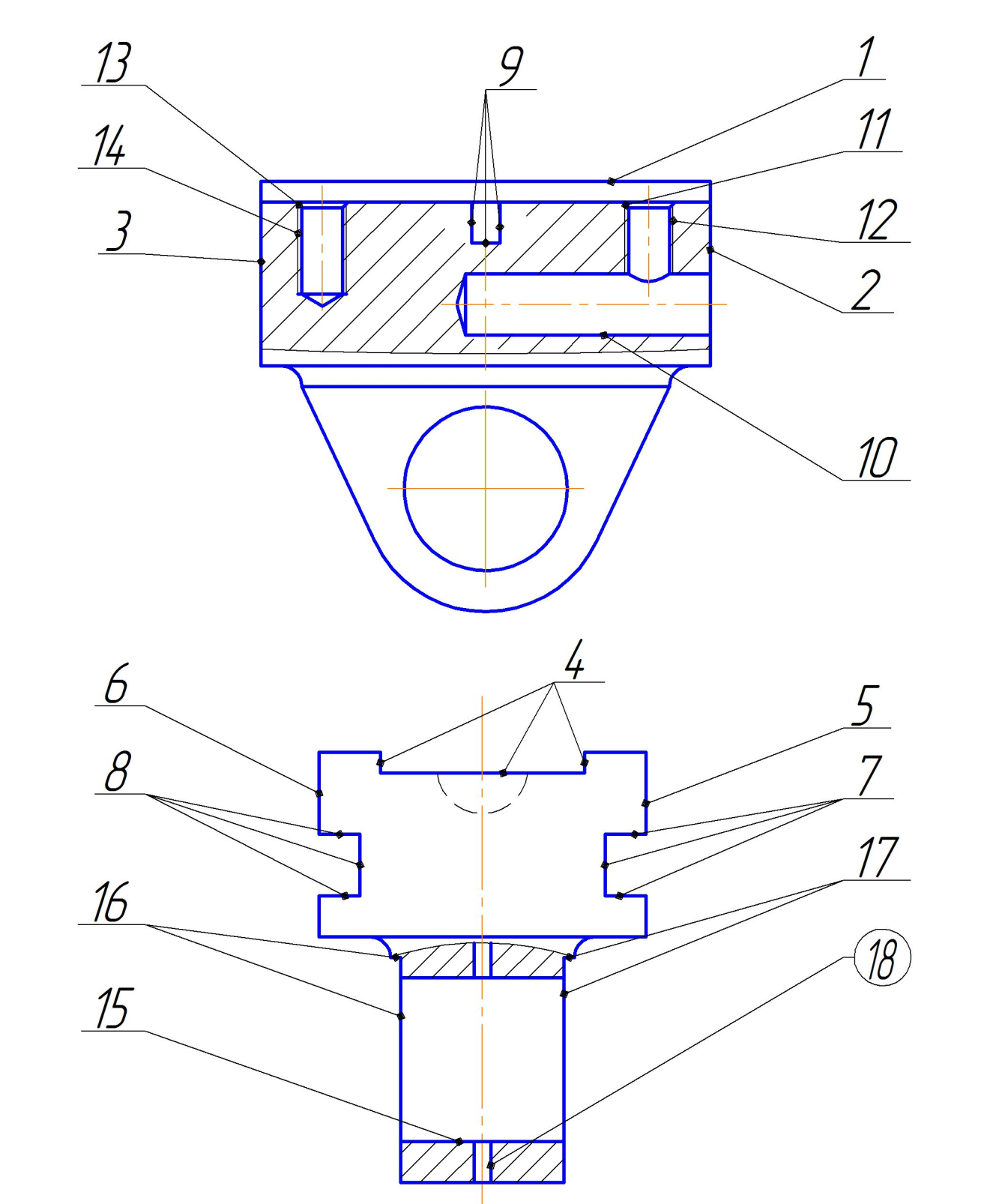

Рис.3(Технологический чертеж детали «Сухарь»)

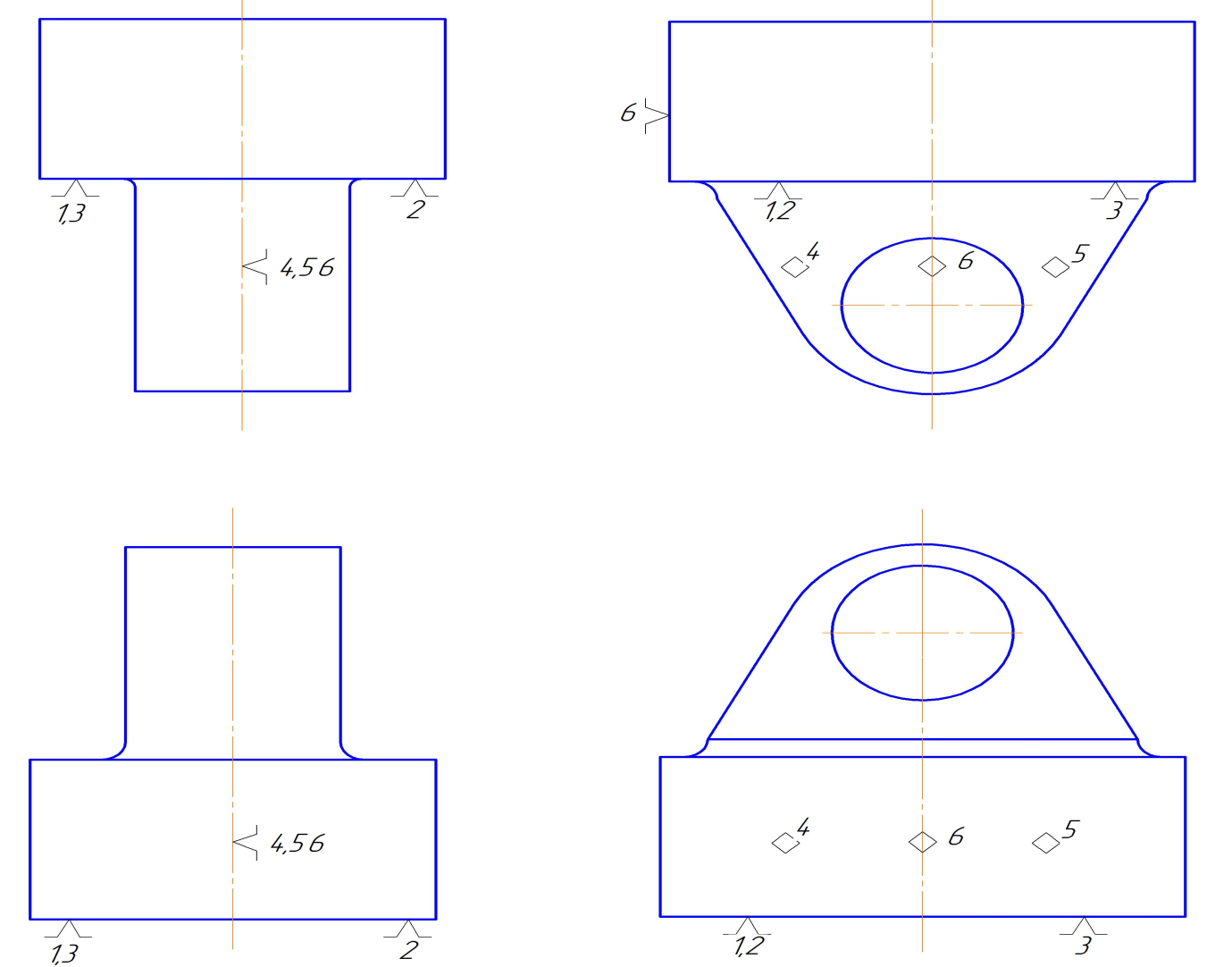

Рис.4(Схемы базирования и установки)
Везде используется один комплект баз:
Уставочная (1, 2, 3), Направляющая(4, 5), Упорная(6)
Технологический процесс обработки детали “Сухарь” Таблица 3.1
| № опер | № поз. | № пер. | Наименование и содержание позиций и переходов | Оборудова- ние | Режимы обработки | Время, мин | |||
| n, мин-1 | S, мм/зуб/об | T o | T в | T оп | |||||
| Агрегатно-Фрезерная Фрезеровать одновременно поверхность 1, 2, 3 | Агрегатно-фрезерный | 0.3 | 0.52 | 0.167 | 0.68 | ||||
| Агрегатно-Фрезерная Фрезеровать одновременно поверхность 5, 6, паз пов 4.1 | Агрегатно-фрезерный | 0.3 0.3 0.09 | 0.567 | 0.167 | 0.734 | ||||
| Агрегатно-Фрезерная Фрезеровать одновременно, паз пов 4.2, 7, 8 | Агрегатно-фрезерный | 0.07 0.06 0.06 | 0, 93 | 0.167 | 1.097 | ||||
| Агрегатноно-Фрезерно-Сверлильная Фрезеровать паз поверхность 9, Сверлить отв пов 10.1 | Агрегатно-фрезерно-сверлильный | 0.03 0.2 | 0.67 | 0.08 | 0.75 | ||||
| Агрегатно-Сверлильная Зенкеровать отверстие пов 10.2, Сверлить отверстие пов 11, 12.1, 13, 14.1 | Агрегатно- сверлильный | 0.3 0.2 0.2 | |||||||
| Агрегатно- Резьбонарезная Нарезать резьбу пов. 12.2, 14.2 | Агрегатно- сверлильный | - - | |||||||
| Загрузочно-разгрузочная | Механизмы перемещения зажима фиксации спутника | ||||||||
| Агрегатно-Сверлильная Зенкеровать отв пов 15.1 | Агрегатно- сверлильный | 0.5 | 0.83 | 0.08 | 0.91 | ||||
| Агрегатно-Сверлильная Развернуть отв пов 15.2 | Агрегатно- сверлильный | 1.3 | |||||||
| Агрегатно-Фрезерная Фрезеровать одновременно, пов 16.1, 17, 1 | Агрегатно-фрезерный | 0.15 0.15 | |||||||
| Агрегатно-Фрезерная Фрезеровать одновременно, пов 16.2, 17, 2 | Агрегатно-фрезерный | 0.09 0.09 | |||||||
| Агрегатно-Сверлильная Сверлить отверстие пов 18.1 | Агрегатно- сверлильный | 0.1 | |||||||
| Агрегатно-Сверлильная Сверлить отверстие пов 18.2 | Агрегатно- сверлильный | 1.3 | |||||||
| Загрузочно-разгрузочная | Механизмы перемещения зажима фиксации спутника |
Лабораторная работа №2
Определение режимов обработки
и технически обоснованных норм времени
