Министерство образования российской федерации Пензенский государственный Университет ----------------------------------------------------------------------------------
Моделирование цифровых устройств С помощью пакета Electronics Workbench Методические указания К лабораторным работам ПЕНЗА 2004
УДК 621.317
Даны описания лабораторных работ по исследованию триггеров, счетчиков импульсов и регистров с использованием пакета программ электронного моделирования Electronics Workbench. Методические указания подготовлены на кафедре “Информационно - измерительная техника” и предназначены для студентов специальностей 1902 и 1909. Ил. 27, табл. 3, библиогр. 5 назв. Составители: Крысин Ю.М., Маньжов Б.Н.
Рецензент: Семочкина И.Ю., к.т.н., доцент, зам. директора ПФ ВЗФЭИ
Лабораторная работа № 1 Исследование триггеров Цель работы: изучение схем триггеров на логических элементах. Основные сведения Триггера - это большой класс электронных устройств, обладающих способностью находиться в одном из двух устойчивых состояниях и чередовать их под воздействием внешних сигналов. Триггера это элементы с памятью. Их состояние зависит не только от сигналов приложенных к входу в данный момент времени, но и от сигналов, воздействующих на него раньше.

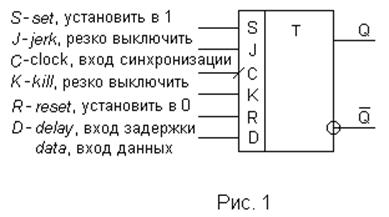

В общем виде триггер может содержать следующие входы и выходы: Триггер имеет два выхода: прямой, обозначаемый Q и инверсный, обозначаемый как В зависимости от свойств, числа и назначения входов триггеры делят на следующие виды: 1. RS -триггеры с раздельной установкой в 1 и 0. 2. D -триггеры (другие названия - триггер задержки, триггер данных) 3. Универсальные JK -триггера 4 Т -триггера (счетные триггеры) При наличии входа С триггер называют синхронным, а при его отсутствии – асинхронным. Изменение состояния асинхронного триггера происходит сразу же после соответствующего изменения потенциалов на его информационных входах. В синхронном триггере изменение состояния может произойти только в присутствии соответствующего сигнала на входе С. Вход синхронизации может быть импульсным или потенциальным. В первом случае воздействие информационных входов проявляется только в момент изменения потенциала на входе С, т.е. при переходе его от 1 к 0 или от 0 к 1. Во втором случае воздействие информационных входов проявляется все время действия на входе С разрешающего (активного) потенциала. Работа триггера определяется таблицей состояний.
Например, Т -триггер переключается из одного состояния в другое только по соответствующему фронту информационного сигнала на входе синхронизации (рис. 2). С приходом 1 на вход Т, триггер меняет свое состояние на противоположное. Кроме того, Т -триггер может иметь один управляющий вход – Т -вход (рис. 3). Сигнал на этом входе разрешает (если Т = 1) или запрещает (если Т =0) срабатывание триггера от фронтов импульсов, приходящих на тактовый вход.
Для Т-триггера на рис. 2 таблица состояний имеет вид:
Для Т-триггера на рис. 3 таблица состояний имеет вид:
Примечание: * - безразличное состояние входа
Экспериментальная часть 1. Исследование RS -триггера на элементах И-НЕ. а) Соберите схему, изображенною на рис. 4. Включите схему. Последовательно подайте на схему следующие сигналы: S =1, R =0;
S =0, R =1; S =1, R =1; S =0, R =0.
Убедитесь в том, что: • при S =1, R =0 триггер устанавливается в состояние, при котором выход Q =0; • при переходе к S=К =1 триггер сохраняет прежнее значение выхода Q =0; • при S =0, R =1, триггер устанавливается в состояние, при котором Q =1; • при переходе к S =1, R =1 прежнее значение выхода Q =1 сохраняется. б.) По результатам эксперимента заполните таблицу состояний.
2. Исследование RS -триггера на элементах ИЛИ-НЕ. а Соберите схему, изображенною на рис. 5. Включите схему. Последовательно подайте на схему следующие сигналы: S =0, R =1; S =0, R =0; S =1, R =0; S =0, R =0; S =1, R =1. Убедитесь в том, что: • при S =0, R =1 триггер устанавливается в состояние Q =0; • при переходе к S =0, R =0 триггер сохраняет прежнее состояние выхода (Q =0); • при S =1, R =0 триггер устанавливается в состояние Q =1; • при переходе к S =0, R =0 триггер сохраняет прежнее состояние выхода Q =1. б.) По результатам эксперимента заполните таблицу состояний. 3. Исследование JK -триггера. а). Соберите схему, изображенною на рис.6. Включите схему. Убедитесь в том, что: • при R =1, S =0 триггер устанавливается в Q =1 независимо от состояния остальных входов; • при R =0, S =1 триггер устанавливается в Q =0 независимо от состояния остальных входов. • укажите какому RS -триггеру соответствует таблица состояний JK -триггера для RS -входов. б. Установите S=R =1 и составьте таблицу состояний для входов J, K и С. Указание: начальное состояние триггера Q =1 установить кратковременной подачей сигнала S =0 и сигнала R = 0 для получения Q =0. Переход триггера в состояние, определяемом входами J и K происходит только по отрицательному фронту импульса на счетном входе С, сформированном соответствующим ключом. в.) Составьте и зарисуйте временные диаграммы работы триггера для
всех возможных комбинаций Q, J, K. 4. Исследование JK -триггера в счетном режиме.
а. Соберите схему, изображенную на рис. 7. Включите схему. Изменяя состояние входа [ С ] соответствующим ключом, зарисуйте диаграммы работы триггера в счетном режиме. 5. Исследование D -триггера а). Соберите схему, изображенную на рис. 8. Включите схему. Убедитесь в том, что: • при R =1, S =0 триггер устанавливается в Q =1 независимо от состояния остальных входов; • при R =0, S =1 триггер устанавливается в Q =0 независимо от состояния остальных входов. б). Установите S=R =1, составьте таблицу состояний для входов D и С.
в). Составьте временные диаграммы работы триггера для всех возможных комбинаций Q, D, C. 6. Исследование работы D -триггера в счетном режиме.
а. Соберите схему, изображенную на рис. 9. Подавая на счетный вход С тактовые импульсы с помощью ключа [ С ] и определяя состояние выходов триггера при помощи пробников, составьте и зарисуйте временные диаграммы работы триггера в счетном режиме.
Содержание отчета Отчет по лабораторной работе должен содержать:
|
