Анализ технологий и возможных средств решения проблемы.

Светомузыка может быть собрана на микросхемах
Микросхемы LM3914, LM3915 и LM3916 фирмы National Semiconductors позволяют строить светодиодные индикаторы с различными характеристиками:

1. Линейной

2. растянутой линейной

3. логарифмической

4. специальной для контроля аудиосигнала.

LM3914 – для линейной шкалы

LM3915 – для логарифмической шкалы

LM3916 – для специальной шкалы.

Выбор микросхемы для разработки цветомузыки

LM3915 – с логарифмической шкалой контроля аудиосигнала.

LM3915

Расшифровка микросхемы LM3915

ЛМ- элемент ИЛИ, ИЛИ-НЕ

Дистрибьюторы доступность и спецификации.

Входной сигнал от перенапряжения ± 35В

Диапазон температур хранения -55 ° C до + 150 ° C

Напряжение питания 25V

Напряжение на выходе драйверов 25V

Ток 10 мА

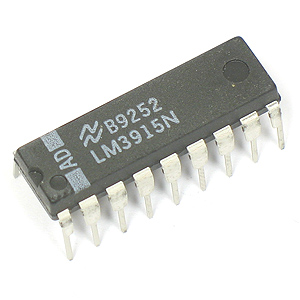

Рисунок 1

Программы используемые для разработки схемы

sPlan

sPlan – удобный инструмент для черчения электронных схем. В программе заложены практически все функции, необходимые инженеру и простому пользователю для создания качественного чертежа или электронной схемы.

Рисунок 2

Рисунок 3

Multisim

Multisim-программа с помощью которой можно собирать электрические цепи, проводить тестирование работоспособности цепей

Рисунок 4

Sprint Layout

Sprint Layout- программа для проектировки и ручной разводки печатных плат малой и средней сложности.

Рисунок 5
