Розрахунок струмів короткого замикання. Розрахунок струмів короткого замикання необхідний для перевірки чутливості максимального струмового захисту і для перевірки відключаючої здатності
|
|
Розрахунок струмів короткого замикання необхідний для перевірки чутливості максимального струмового захисту і для перевірки відключаючої здатності пускозахисної апаратури.
Застосовуємо аналітичний метод, рекомендований Правилами безпеки із застосуванням прикладної комп'ютерної програми.
Крапки на рівні напруги 660В, в яких розраховуються струми короткого замикання:
КТПВ - К0;
РПП №1 - К1;
РПП №2 – К2;
ГШ-200Б – К3;
СПЦ-163(низ) – К4;
1УЦНС-13- К5.
ЛШМ- К6;
СП-250 – К7;
СПЦ-163(верх) – К8;
СНТ040№1- К9;
СНТ-40№2 – К10;
Розрахунок проводимо по формулі:
(4.14)
де Uн, - номінальна напруга ступеня, в даному випадку воно рівне 0, 69кВ; rрс, rT, xрс, xT — відповідно активні і індуктивні опори високовольтної розподільної мережі і трансформатора, приведені до вторинної обмотки, Ом;
rк, хк -відповідно активні і індуктивні опори 1 км кабелю перетином 50 мм2, Ом/км;
Lпр. — приведена до перетину 50 мм2або 4 мм2 довжина кабельних ліній, включених в ланцюг, короткого замикання, м.
(4.15)
(4.16)
(4.17)
S(3)к.3. – потужність короткого замикання на вході дільничої підстанції, або на шинах найближчого живлячого РПП.
Ввівши відповідні формули в програму і необхідні величини, набуваємо
розрахункові значення струмів двофазного, трифазного і максимального струмів короткого замикання і коефіцієнти чутливості максимального струмового
захисту.
Струм короткого замикання на останньому світильнику визначимо по таблиці, [7. с.34] заздалегідь визначивши приведену довжину освітлювальної лінії
Lпр. = L ∙ kпр. + (k + 1) ∙ 10 = 269 ∙ 0, 4 + (1 + 1) ∙ 10 = 127, 6 м (4.18)
І(2)к.з. = 84, 2А
Коефіцієнт чутливості
kч=
= 1, 68 > 1, 5,
що відповідає вимогам ПБ.
Результати розрахунків зведені в таблицю 4.4

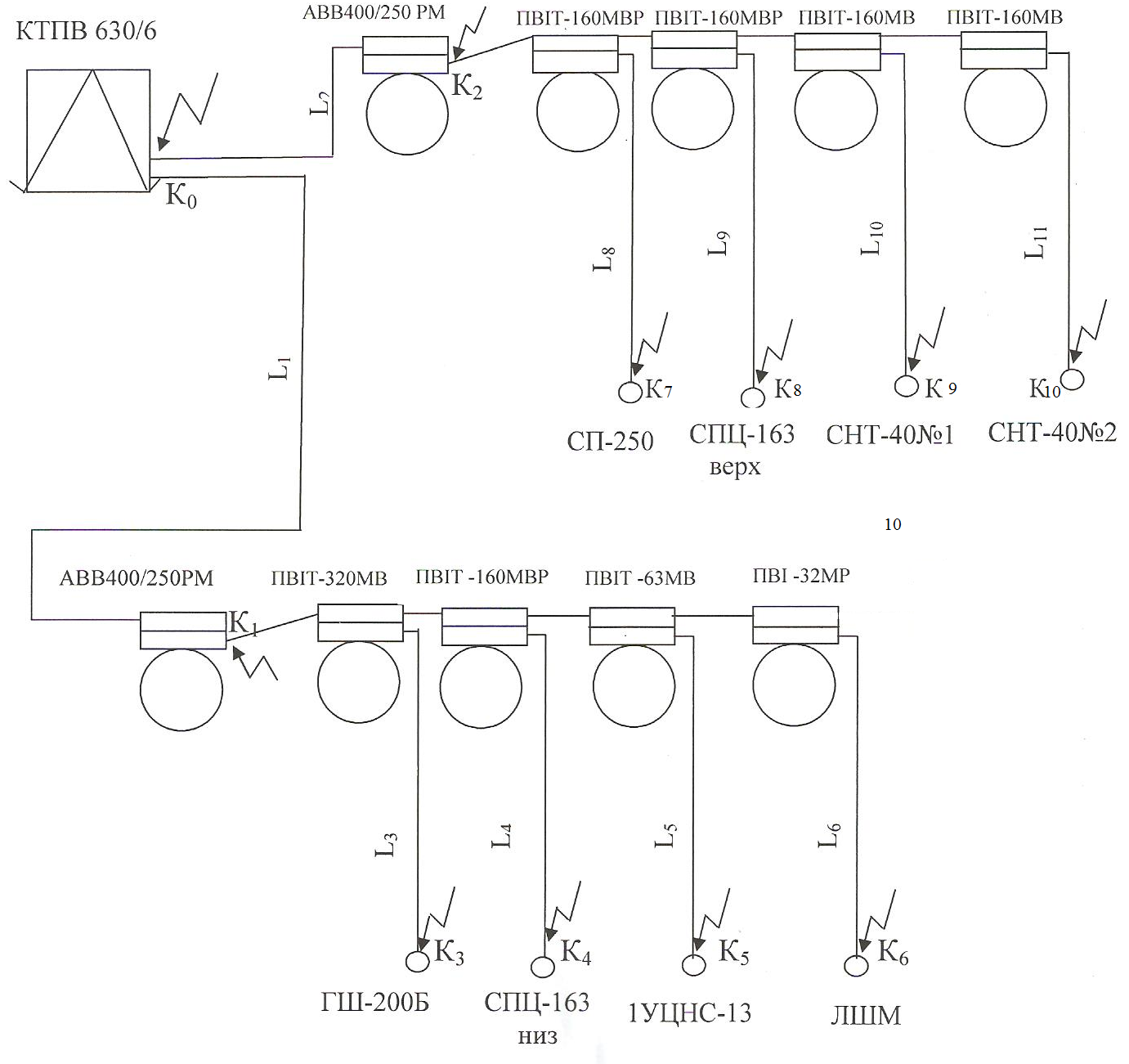

Спрощена схема електропостачання дільниці очисного вибою
для визначення струмів короткого замикання.
Рисунок 4.1 – Схема дільниці
Таблиця 4.4 - Результати розрахунків струмів короткого замикання для схеми електропостачання дільниці
| Струмоприймачі апарати | Розр.точки | Uн2, кВ | Uн1, кВ | rk, Ом/км | Хк, Ом/км | Sк.з, МВА | UК, % |
| КТПВ | К0 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| РПП-0, 66 №1 | К1 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| РПП-0, 66 №2 | К2 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| ГШ-200Б | К3 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| СПЦ-163(низ) | К4 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| УЦНС-13 | К5 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| ЛШМ | К6 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| СП-250 | К7 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| СПЦ-163(верх) | К8 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| СНТ-40 №1 | К9 | 0, 66 | 0, 423 | 0, 075 | 3, 5 | ||
| СНТ-40 №2 | К10 | 0, 66 | 0, 423 | 0, 075 | 3, 5 |
продовження таблиці 4.4
| Pk, Вт | Sт, кВа | L1, км | L2, км | L3, км | Кпр1 | Кпр2 | Кпр3 |
| 0, 015 | 0, 54 | ||||||
| 0, 015 | 0, 54 | ||||||
| 0, 015 | 0, 269 | 0, 54 | 0, 54 | ||||
| 0, 015 | 0, 06 | 0, 54 | 1, 97 | ||||
| 0, 015 | 0, 025 | 0, 54 | 4, 92 | ||||
| 0, 015 | 0, 04 | 0, 54 | 4, 92 | ||||
| 0, 015 | 0, 11 | 0, 54 | 1, 97 | ||||
| 0, 015 | 0, 269 | 0, 54 | 1, 41 | ||||
| 0, 015 | 0, 015 | 0, 54 | 1, 97 | ||||
| 0, 015 | 0, 02 | 0, 54 | 1, 97 |
продовження таблиці 4.4
| К | Lе, м | Lпр, м | Rpc, Ом | Zpc, Ом | Хр.с., Ом | Хт, Ом | Rт, Ом |
| 0, 01 | 0, 02 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 0381 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 0381 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 019336 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 1663 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 1711 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 2449 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 2648 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 42739 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 07765 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 | |
| 0, 01 | 0, 0875 | 0, 000871 | 0, 008712 | 0, 008668 | 0, 0242 | 0, 005663129 |
продовження таблиці 4.4
| Ік.з.min (2), А | Ік.з. (3), А | І0, А | Івст., А | Кч | Ікомм., A | 0, 55lo |
| 8360, 707 | 13377, 13 | 16052, 56 | 3, 981289 | 8828, 907 | ||
| 7411, 149 | 11857, 84 | 14229, 41 | 5, 293678 | 7826, 173 | ||
| 7411, 149 | 11857, 84 | 14229, 41 | 5, 293678 | 7826, 173 | ||
| 3127, 914 | 5004, 662 | 6005, 594 | 2, 606595 | 3303, 077 | ||
| 3512, 463 | 5619, 941 | 6743, 929 | 3, 658816 | 3709, 161 | ||
| 3437, 943 | 5500, 709 | 6600, 851 | 13, 75177 | 3630, 468 | ||
| 2581, 049 | 4129, 679 | 4955, 615 | 41, 62983 | 2725, 588 | ||
| 2416, 324 | 3866, 118 | 4639, 341 | 2, 517004 | 2551, 638 | ||
| 1581, 321 | 2530, 114 | 3036, 137 | 1, 64721 | 1669, 875 | ||
| 5678, 562 | 9085, 699 | 10902, 84 | 5, 915169 | 5996, 561 | ||
| 5336, 515 | 8538, 424 | 10246, 11 | 5, 55887 | 5635, 36 |
Для СПЦ-163(верх) при обраному кабелі КГЕШ 3х25+3х2, 5+1х10 Кч=1, 2˂ 1, 5 тобто вимоги ПБ не виконуються, тому приймаємо для конвеєру СПЦ-163(верх) кабель КГЕШ 3х35+3х2, 5+1х10 Кч=1, 65˃ 1, 5 вимоги виконуються.
