Расчет гидравлического сопротивления в межтрубном пространстве ⇐ ПредыдущаяСтр 5 из 5
Число рядов труб, омываемых потоком в межтрубном пространстве Число сегментных перегородок ([2], стр. 27, таб. II.9) Скорость потока в штуцерах

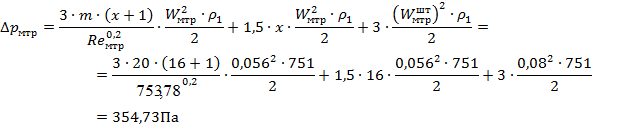

Скорость потока в наиболее узком сечении межтрубного пространства: Гидравлическое сопротивление пара Вывод: В курсовой работе рассчитан холодильник-конденсатор для конденсации насыщенного пара метанола с расходом D = 1000 мм - диаметр кожуха d = 20´ 2 мм - диаметр труб dэ = 0, 016 м - эквивалентный диаметр z = 1 - число ходов n = 1173 шт. - число труб L = 9 м - длина труб F = 663 м2 - поверхность теплообмена Sм = 0, 101 м2 - площадь самого узкого сечения потока в межтрубном пространстве Масса аппарата - 12800 кг Запас по поверхности теплообмена Список использованной литературы
1. Примеры и задачи курсу процессов и аппаратов химической технологии. К.Ф. Павлов, П.Г. Романков, А.А. Носков: Химия, Ленинград, 1987. 2. Основные процессы и аппараты химической технологии. Пособие по проектированию. Под ред. Дытнерского Ю.И.: Химия, Москва, 1983.
|
