Лабораторная работа №2. «Выпрямители и стабилизаторы»

«Выпрямители и стабилизаторы»

Цель работы: изучить процессы, происходящие в схемах выпрямителей и полупроводниковых стабилизаторов.

Ход работы

1. Запустите программу EWB Multisim.

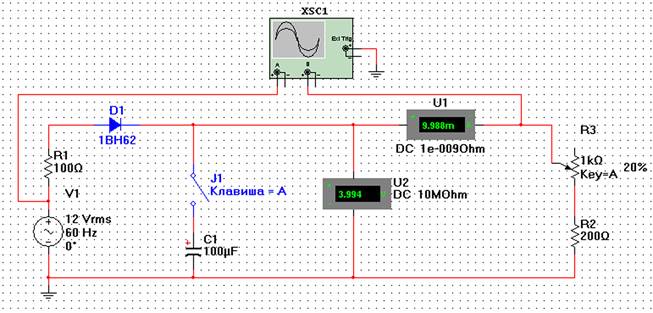

2. Соберите схему однополупериодного выпрямителя:

Для этого в меню < Источники> в семействе < POWER_SOURCES> выбрать компонент < AC_POWER>. В меню < Пассивные компоненты> выбрать семейство < RESISTOR>. Там же выбрать семейство < PATENTIOMETER>. В меню < Диоды> в семействе < DIODE> выбрать компонент < 1BH62>. В меню < Пассивные компоненты> выбрать семейство < CAP_ELECTROLIT>. В правой стороне экрана выбрать компонент < Осциллограф>.

3. Зарисуйте осциллограммы. Для этого щелкните два раза на осциллограф, в появившемся окне сделайте следующие настройки, как показано на рисунке:

3.2. Меняя величину подстроечного резистора R от 100% до 0% (шаг изменения 20%) снимите и постройте внешнюю характеристику однополупериодного выпрямителя без фильтра .

3.3. Подключите емкостный фильтр с помощью ключа (клавиша < A>).

3.4. Зарисуйте осциллограммы.

3.5. Меняя величину подстроечного резистора R от 100% до 0% (шаг 20%) снимите и постройте внешнюю характеристику однополупериодного выпрямителя с фильтром .

4. Результаты измерений п. 3.2. и 3.5. занесите в таблицу (точность измерения – два знака после запятой):

5. Соберите схему двухполупериодного выпрямителя:

5.1. Повторите пункт 3.

6. Результаты измерений занесите в таблицу (точность измерения – два знака после запятой):

Примечание: все графики построить в одной и той же системе координат.

Сделать вывод по работе.
