Теоретическая часть. Циклогексанон получают из циклогексанола окислением кислородом воздуха (окислительное дегидрирование) или каталитическим дегидрированиемСтр 1 из 2Следующая ⇒

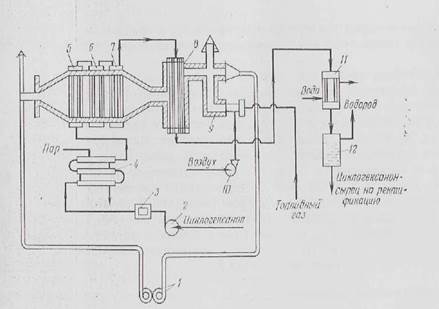

Циклогексанон получают из циклогексанола окислением кислородом воздуха (окислительное дегидрирование) или каталитическим дегидрированием. Кроме дигидрирования при этом протекают дегидратация циклогексанола в циклогексен, а также расщепление циклогексанола с выделением углерода, водорода и воды. Технологическая схема процесса получения циклогексанона дегидрированием циклогексанола приведена па рисунке 1. Циклогексанол-ректификат (99, 9% -ный) под давлением азота 0, 01-0, 015 МПа нагнетается через фильтр 3 в подогреватель 4 типа " труба в трубе", где нагревается до 100-110°С. Далее в испарительно-подогревательпой системе, состоящей из трубчатых аппаратов 5, 6 и 7, происходит испарение циклогексанола и перегрев его паров до 430-450°С. Перегретые пары поступают в трубы контактного аппарата 8, заполненные цинк-железным катализатором. Содержание в катализаторе 8-11% железа позволяет достичь максимальную степень конверсии цпклогексакола, равную 82-93%. Процесс протекает при 410 - 420 °С и объемной скорости подачи спирта 0, 5 ч-1. По выходе из контактного аппарата продукты реакции поступают в конденсатор 11 и далее в сепаратор 12, где конденсат (циклогексанон-сырец) отделяется от водорода. Примерный состав цпклогексанона-сырца (в%): Циклогексанол 80-81 Продукты уплотнения 1 - 1, 1 Циклогексанол 17--18 Циклогексен 0, 5-0, 6Вода 0, 2-0, 3 Рисунок 1. Технологическая схема процесса получения циклогексанона дегидрированием циклогексанола: 1 - ротационная газодувка; 2 - насос; 3 - фильтр; 4 - подогреватель; 5, 6 - испарители; 7 - перегреватель; 8 - контактный аппарат; 9 - тонка; 10 - воздуходувка; 11 - конденсатор; 12 - сепаратор.
Циклогексанол-сырец подвергают ректификации, а водород после очистки используют для гидрирования фенола в циклогексанол. Для обогрева контактной системы в нижней части топки 9 сжигают топливный газ (метан). Для поддержания температуры топочного газа, равной 500-550 °С, его смешивают с возвратным топочным газом из борова. Газ, имеющий такую температуру, проходит в межтрубном пространстве контактного аппарата прямотоком к парам циклогексанола, движущимся по трубкам с катализатором. Топочные газы, выходящие из контактного аппарата при 430-480 °С, используются для обогрева испарительно-перегревательной системы (аппараты 5, 6 и 7). Далее часть топочных газов, имеющих температуру 340-300 °С, выпускают в атмосферу, а остальной газ с помощью ротационной газодувки 1 подают на смешение с продуктами сгорания топливного газа в верхнюю часть топки 9.
|
