Каков порядок составления схем замещения для TKZ-3000 и их ввода в программу?

Ответ: Программа ввода и обслуживания сетевой информациипозволяет выполнять различные действия с исходной информацией, которые перечисляются в меню программы:

1)просмотр исходных данных; 2)ввод и коррекция исходных данных; 3)контроль сети;

4)распечатка данных; 5)удаление сети; 6)вызов программ обслуживания. Просмотр исходных данных– в этом режиме можно просмотреть все виды сетевых данных, размещенных в таблицах. При этом возможны все манипуляции с данными, предусмотренные в подсистеме ввода, без сохранения изменений. По умолчанию программа всегда загружает для работы исходные данные сети, с которой пользователь работал в последний раз. Имя сети отображается в окне программы. Для загрузки другой сети с диска или объявления новой используется клавиша F9. Ввод исходных данных– в этом режиме можно вводить и корректировать все виды сетевых данных, размещенных в таблицах ввода и коррекции данных. Исходной информацией для выполнения расчетов являются

схемы замещения электрической сети прямой, обратной и нулевойпоследовательностей, параметры которых указываются в именованных единицах и без приведения к какой-либо ступени напряжения. Параметры сети заносятся в таблицы, содержащие параметрыветвей схем прямой/обратной и нулевой последовательностей. Приналичии в сети ветвей с магнитными связями заполняется таблицаветвей с взаимной индукцией.Ввод схем замещения прямой и обратной последовательностисовмещен в одной таблице, т. к. их топологии предполагаются совпадающими. Параметры обратной последовательности вводят лишь длятех элементов, у которых При задании схемы прямой последовательности нужно руководствоваться следующей таблицей: Здесь: «+» – обязательно задавать, «–» – нельзя задавать; «?» –можно задавать или не задавать.Колонки таблицы содержат следующую информацию: Тип – типы ветвей: 0 – простая ветвь; 1 – ветвь с нулевым сопротивлением; 3 – трансформаторная ветвь; 4 – генераторная ветвь; 5 – ветви с емкостной проводимостью; Пар – номер ветви в параллели с другими ветвями; У1, У2 – начальный и конечный узлы; R 1(2), X 1(2) – продольные активное и реактивное сопротивления

прямой (обратной) последовательностей, Ом; E, F – модуль ЭДС и ее угол, кВ и град;

K тр – коэффициент трансформации В – емкостная проводимость, мкСм;

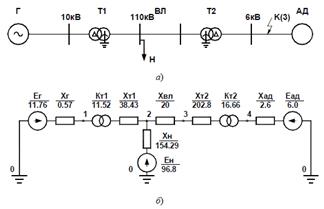

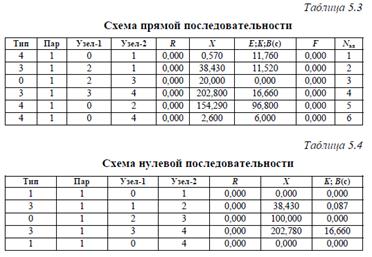

N эл – номер элемента (линии, трансформатора), к которому относится ветвь. У ветвей, принадлежащих одному и тому же элементу, номер должен быть одинаков. Для трансформаторных ветвей сопротивления R и Х должны быть приведены к напряжению начального узла ветви У1. В таблице нулевой последовательности могут быть указаны все ветви кроме генераторных типа < 4>. При задании схемы нулевой последовательности нужно руководствоваться следующей таблицей: Вызов таблиц схем замещения осуществляется из окна «Ввод и коррекция сетевой информации» при выборе соответствующего пункта меню или нажатием функциональной клавиши. При работе с таблицами можно воспользоваться подсказкой, вызываемой нажатием F1. На рис. 5.1 представлена схема электрической сети и схемы замещения прямой и нулевой последовательности. Предварительно узлы схем замещения должны быть пронумерованы, причем нулевой узел всегда соответствует нулевой точке. Для рис. 5.1 информация по сети представлена в табл. 5.3 и 5.4 в формате таблиц ввода данных TKZ-3000. Параметры обратной последовательности задаются только для тех ветвей, которые имеют различные сопротивления в схемах прямой и обратной последовательностей. Ввод этих параметров производится в процессе заполнения таблицы прямой последовательности после нажатия клавиши F7 (переключатель «прямая–обратная–прямая»). После ввода данных в любой из таблиц и возврате в меню программа предлагает сохранить исходные данные по каждой схеме замещения в дисковых файлах: имя.f1p – для прямой последовательности;

имя.fob – для обратной последовательности; имя.f0p – для нулевой последовательности;

имя.fws – для ветвей с взаимоиндукцией. Контроль сети – в этом режиме можно проверить корректность и полноту ввода информации. Программа тестирует исходные данные по нескольким показателям, которые указывает пользователь с помощью окна-меню: Проверка связности сети – проверяется отдельно по прямой, обратной (если она есть) и нулевой последовательностям. При обнаружении разрыва в текстовый файл имя_сети.prs и на экран выводятся все группы узлов, не связанных между собой. Проверка параметров сети (полноты задания) – проверяется: – наличие сопротивлений R и X для ветвей типа < 0>, < 3>, < 4>, < 5>; ЭДС для ветвей типа < 4>; коэффициента трансформации Kтр для ветвей типа < 3> и емкостной проводимости B для ветвей типа < 5>; – равенство коэффициентов трансформации для одной и той же ветви в схемах прямой и нулевой последовательности; – однократность включения каждой ветви в схему соответствующей последовательности. Справка по сети – формируются справочные данные по расчетной сети, которые выводятся на экран и в файл имя_сети.spr. Расчет доаварийных напряжений – выполняется для проверки правильности задания коэффициентов трансформации. Программа выводит на экран или в файл < имя_сети>.pus ожидаемые напряжения в узлах расчетной сети, значения которых должны соответствовать номинальным значениям.

Распечатка данных – данный модуль позволяет выводить на печать или в дисковые файлы отдельные блоки данных по расчетной электрической сети. Пользователь должен указать с помощью меню, какой блок данных должен быть подготовлен для вывода на печать.

Распечатка возможна как по ветвям (в том порядке, в каком данные были введены), так и по узлам (отдельно по прямой и нулевой последовательностям или совместно). При цифровом обозначении

указываются отдельные узлы или диапазоны узлов (15–200, 1–3000). Программа записывает исходные данные в следующие файлы (текст ДОС): < имя_сети>.ppw – для прямой последовательности; < имя_сети>.pow – для обратной последовательности; < имя_сети>.pnw– для нулевой последовательности.
