Допустимые значения потерь давления на фильтрах

Таблица 13, б

Подбор газовых фильтров сводится к определению расчетных потерь давления в них которые складываются из потерь в корпусе и на кассете фильтра. Во избежание разрушения кассет эти потери не должны превышать 1000 мм вод. ст., а для обеспечения нормальной работы фильтра с учетом засорения следует принимать потери давления не более 400—600 мм вод ст. для сетчатых фильтров потери давления обычно не вычисляют, а принимают к установке фильтр с условным диаметром, приближающимся к диаметру регулятора давления. Для сварных волосяных фильтров Мосгазпроекта потери давления для заданного расхода газа, кгс/м²,

где,

потери давления в корпусе и на кассете [кгс/см²];

абсолютное давление газа перед фильтром [кгс/см²];

плотность газа кг/м³;

∆ р_кор и ∆ р _{гр. кас} — соответственно потери давления в корпусе и на кассете, кгс/м² принимаются по графику (рис. 13, в);

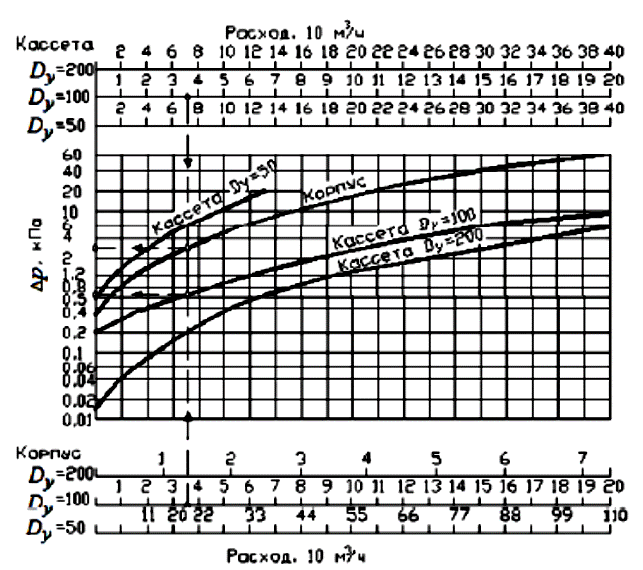

Рис 13, в Характеристики волосяных сварных фильтров малой производительности.

Проверим возможность применения волосяного сварного фильтра Dy 100 мм. Для этого на шкале Dy = 100 для корпуса (см. рис. V.15) откладываем расход газа V = 3600 м³/ч (точка а) по кривой потерь давления в корпусе определяем, что этому расходу соответствуют потери давления в корпусе фильтра (точки б и в), равные 270 мм вод. ст. Затем тот же расход газа откладываем на шкале Dy = 100 для кассеты (точка г) и по кривой для кассеты Dy = 100 мм определяем, что этому расходу соответствуют потери давления на кассете, равные 60 мм. вод. ст. (точки д и е). Суммарные потери давления в фильтре по формуле (V.7)

∆ р = (270 + 60) • 7/6, 5 • 0, 78/0, 73 = 380 мм вод. ст., т. е. 38% от предельно допустимых потерь. Следовательно, фильтр Dy = 100 мм можно принять к установке.
