Расчет газоходов
12.8.1 Количество продуктов горения (кг/с), поступающих в боров
12.8.2 Плотность продуктов горения (кг/м
где Тух - температура газов на выходе из конвективной камеры, К. 12.8.3 Сечение газохода, м²
где w - линейная скорость движения газов в газоходе, принимается равной 4…8 м/с [5, с.140].

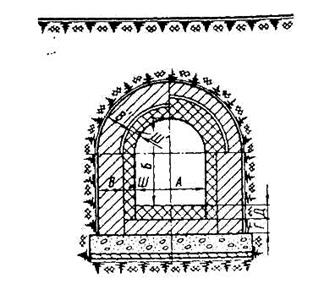

12.8.4 Зная сечение, определяют размеры газохода (ширину А и высоту Б). Для нормализации конструкции газоходов и шиберов к ним рекомендуется в проектах принимать следующий нормальный ряд газоходов: для дымовых газов, имеющих температуру до 500 °С, - по рисунку 12.4, размеры газохода даны в таблице 12.10; если температура дымовых газов более 500° - по рисунку 12.5 и таблице 12.11. Отношение высоты газохода к ширине принимается обычно 1, 2. Длина
Таблица 12.10 – Размеры кладки газоходов для дымовых газов с температурой до 500°С
Таблица 12.11 – Размеры кладки газоходов для дымовых газов с температурой выше 500°С
|
