Звукопоглощающие облицовки

№ п/п	Изделия или конструкции ГОСТ или ТУ	Средняя плотность звукопоглощающего материала rср	Толщина слоя звукопоглощающего материала	Воздушный промежуток d в мм	Реверберационный коэффициент звукопоглощения а обл в октавных полосах со среднегеометрической частотой в Гц
		в кг/м2	h в мм
	Плиты марки ПА/О, минераловатные акустические с несквозной перфорацией по квадрату 13%, диаметром 4 мм, размер 500Х500 (ТУ 21-24-60-74), к-т " Красный строитель"				(0, 02)	0, 03	0, 17	0, 68	0, 98	0, 86	0, 45	0, 2
	То же				(0, 02)	0, 05	0, 42	0, 98	0, 90	0, 79	0, 45	0, 19
	Плиты марки ПА/С, минераловатные, акустические, отделка " набрызгом", размер 500Х500 (ТУ 21-24-60-74), к-т " Красный строитель"				(0, 02)	0, 05	0, 21	0, 66	0, 91	0, 95	0, 89	0, 70
	То же				(0, 02)	0, 12	0, 36	0, 88	0, 94	0, 84	0, 80	0, 65
	Плиты типа " Акмигран", " Акмиинт", минераловатные, размер 300Х300 (ГОСТ 17918-72)				(0, 02)	0, 11	0, 30	0, 85	0, 9	0, 78	0, 72	0, 59
	Плиты типа " Акмигран", " Акмиинт", минераловатные, размер 300Х300 (ГОСТ 17918-72)				(0, 01)	0, 2	0, 71	0, 88	0, 81	0, 71	0, 79	0, 65
	То же				(0, 3)	0, 48	0, 71	0, 70	0, 79	0, 77	0, 62	0, 59
	Плиты АГП, гипсовые, размер 810Х810, с заполнением из минеральной ваты, перфорация по квадрату 13%, диаметр 4 мм (ОСТ 21-26-76)				(0, 03)	0, 09	0, 26	0, 54	0, 94	0, 67	0, 40	0, 30
	То же				(0, 03)	0, 09	0, 49	0, 91	0, 88	0, 69	0, 34	0, 29
	Маты из супертонкого стекловолокна (ТУ 21-01-224-69), оболочка из стеклоткани (ГОСТ 19907‑ 74*)				(0, 1)	0, 4	0, 85	0, 98	1, 0	0, 93	0, 97	1, 0
	Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из декоративной стеклоткани типа ТСД (ТУ-6-11-54-74)				(0, 1)	0, 2	0, 9	1, 0	1, 0	0, 95	0, 95	1, 0
	Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из стеклоткани типа Э-0, 1 (ГОСТ 19907-74*)				(0, 02)	0, 26	1, 0	1, 0	1, 0	0, 94	0, 77	0, 82
	Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из стеклоткани типа Э-0, 1 (ГОСТ 19907-74*)				(0, 28)	1, 0	1, 0	1, 0	0, 9	0, 81	0, 97	0, 96
	Плиты " Силакпор" (ОСТ 21-22-76)				(0, 25)	0, 45	0, 72	0, 60	0, 80	1, 0	1, 0	0, 95

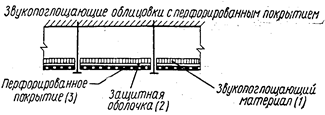

	Звукопоглощающие облицовки с перфорированным покрытием
	1 - минераловатная плита (ГОСТ 9573-72*); 2 - стеклоткань типа Э-0, 1 (ГОСТ 19907-74*); 3 - гипсовая плита, размер 500Х500, толщина 6 мм, перфорация по квадрату 13%, диаметр 10 мм (ТУ 400-1-283-73)				(0, 1)	0, 31	0, 70	0, 95	0, 69	0, 59	0, 50	0, 30
	То же, но перфорация гипсовой плиты по рисунку 13%, диаметр 7-9 мм (ТУ 400-1-283-73)				(0, 1)	0, 31	0, 95	0, 99	0, 80	0, 52	0, 46	0, 42
	1 - минераловатная плита (ГОСТ 9573-72*); 3 - гипсовая плита, толщина 6 мм, размер 500Х500, подклеенная бязью, перфорация квадратная 13%, диаметр 10 мм (ТУ 400-1-283-73)				(0, 05)	0, 42	0, 95	1, 0	0, 75	0, 60	0, 51	0, 35
	1 - прошивные минераловатные маты (ТУ 21-24-51-73); 3 - гипсовая плита толщиной 6 мм, размер 500Х500 мм, подклеенная бязью, перфорация квадратная, диаметр 10 мм (ТУ 400-1-283-73)				(0, 03)	0, 42	0, 81	0, 82	0, 69	0, 58	0, 59	0, 58
	1 - прошивные минераловатные маты (ТУ 21-24-51-73); 3 - гипсовая плита толщиной 6 мм, размер 500Х500, подклеенная бязью, перфорация по рисунку 13%, диаметр 7-9 мм (ТУ 400-1-283-73)				(0, 05)	0, 40	0, 89	0, 97	0, 76	0, 70	0, 71	0, 68
	1 - супертонкое стекловолокно (ТУ 21-01-224-96); 2 - стеклоткань типа Э-0, 1 (ГОСТ 19907-74*); 3 - гипсовая плита толщиной 7 мм, размер 500Х500, перфорация по рисунку 13%, диаметр 7-9 мм (ТУ 400-1-283-73)				(0, 3)	0, 66	1, 0	1, 0	1, 0	0, 96	0, 7	0, 55
	То же				(0, 4)	0, 73	1, 0	1, 0	1, 0	1, 0	0, 92	0, 80
	1 - прошивные минераловатные маты (ТУ 21-24-51-73); 2 - стеклоткань типа Э-0, 1 (ГОСТ 19907-74*); 3 - просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58)				0, 11	0, 35	0, 75	1, 0	0, 95	0, 90	0, 92	0, 95
	1 - минераловатная плита (ГОСТ 9673-72*); 2 - стеклоткань типа Э-0, 1 (ГОСТ 19907-74*); 3 - просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58)				0, 09	0, 18	0, 55	1, 0	0, 86	0, 79	0, 85	0, 85
	То же				0, 10	0, 27	0, 76	0, 90	0, 86	0, 92	0, 87	0, 87
	1 - супертонкое стекловолокно (ТУ 21-01-224-69); 2 - стеклоткань типа Э-0, 1 (ГОСТ 19907-74*); 3 - просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58)				0, 15	0, 47	1, 0	1, 0	1, 0	1, 0	1, 0	0, 95
	То же				0, 5	0, 93	1, 0	1, 0	1, 0	1, 0	1, 0	1, 0

Таблица 2
