Расчет принципиальной тепловой схемы отопительно – производственной котельной ⇐ ПредыдущаяСтр 2 из 2

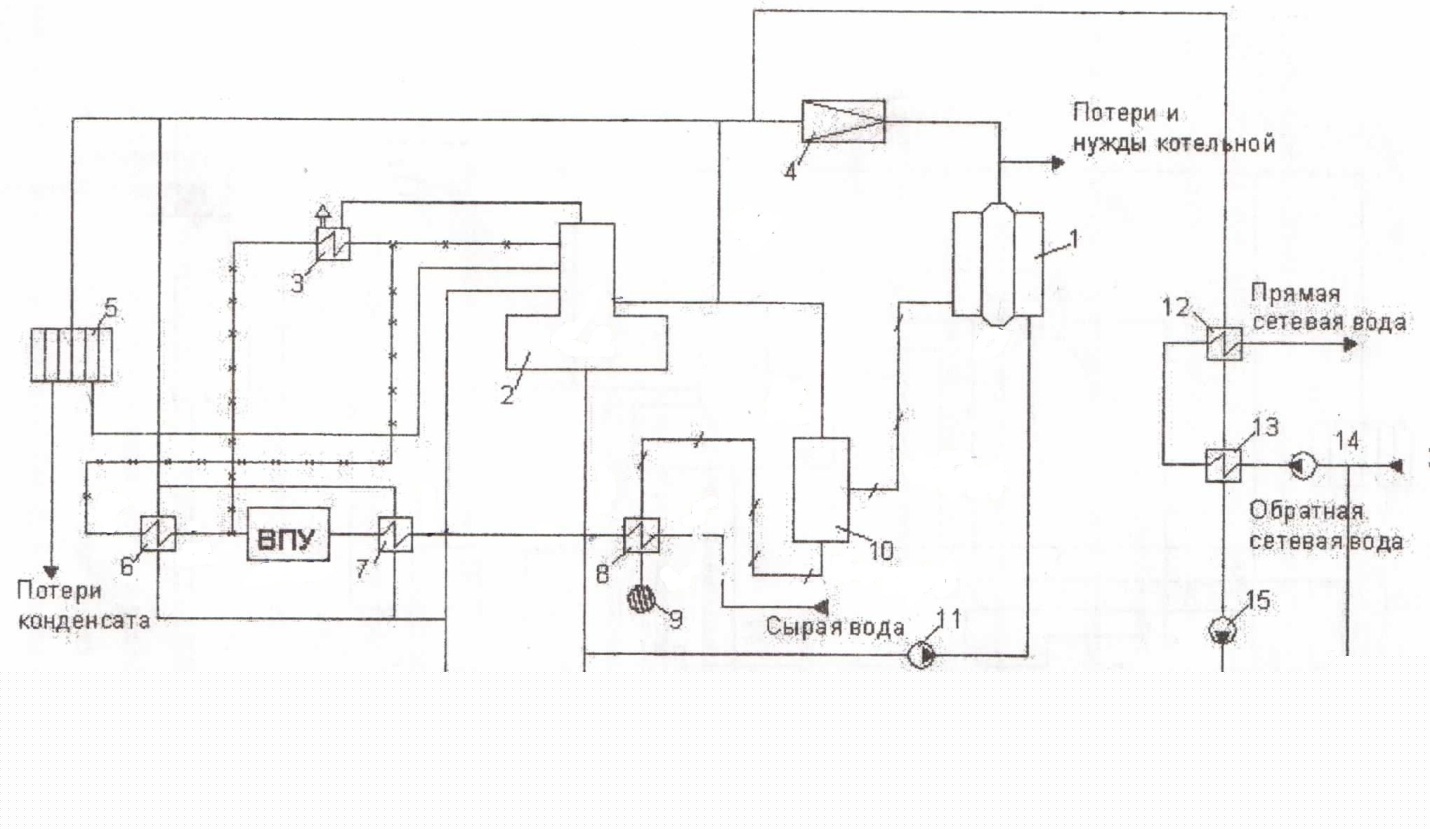

Принципиальная тепловая схема отопительно-производственной котельной: 1 - паровой котёл; 2 - деаэратор; 3 - охладитель выпара (ОВ); 4 - РОУ; 5 - здесь пар поступает на технологические нужды; 6, 7 - пароводяные подогреватели; 8 -охладитель продувки (ОН); 9 - дренажный колодец; 10 - сепаратор непрерывной продувки (СНП); 11 - питательные насосы; 12 - верхний сетевой подогреватель; 13 -нижний сетевой подогреватель; 14 - сетевые насосы; 15 - конденсатный насос; 16-подпиточные насосы. Основной целью расчета тепловой схемы теплогенерирующей установки является определение всех тепловых и массовых потоков и суммарной теплопроизводительности котельной и расходов теплоты на собственные нужды. На основании результатов расчета осуществляются выбор оборудования теплогенерирующей установки и определение ее технико-экономических показателей. 1. Предварительно выбранное число котлов позволяет определить теплопроизводительность котельной без учета потерь на собственные нужды (кг/с), то есть где Дед - номинальная производительность котла, кг/с; n- число котлов, шт. 2. Общее количество возвращаемого в котельную конденсата (кг/с): Квозв - доля возвращаемого конденсата, % (температура его принимается равной 90°С). 3. Доля котловой воды, идущей на продувку П (%), меняется в пределах от 3 до 8% от Дмакс.; тогда расход продувочной воды (кг/с): 4. Количество пара, образующееся в сепараторе непрерывной продувки 10 (кг/с): где 5. Количество продувочной воды на выходе из СНП (кг/с): 6. Количество воды, добавляемой для питания котлов, кг/с: 7. Количество сырой воды (кг/с), подвергаемой химической обработке, с учетом затрат воды на собственные нужды (взрыхление, регенерация, отмывка фильтров и другие нужды) 8. Количество питательной воды, поступающей из деаэратора в водяной экономайзер котла с учетом непрерывной продувки, кг/с: 10. Энтальпия исходной сырой воды после нагрева ее в охладителе продувочной воды 8 (кДж/кг):
11. Расход редуцированного пара на пароводяной подогреватель сырой воды 7 после охладителя продувки (кг/с)
12. Расход пара на пароводяной подогреватель химически очищенной воды 6 (кг/с) где 14. Суммарное количество воды и пара, поступающее в деаэратор питательной воды, за вычетом греющего пара (кг/с): где Средняя энтальпия входящих в деаэратор потоков (кДж/кг): Эти расчеты позволяют определить расход пара на деаэратор питательной воды (кг/с) по формуле: где 15. Суммарный расход редуцированного пара внутри котельной для собственных нужд (кг/с): свежего пара (кг/с): Здесь 16. Паропроизводительность котельной с учетом внутренних затрат (кг/с) где Расхождение между первоначально принятой величиной затрат на собственные нужды (7-10)% * Дт. и найденной величиной не должна превышать > 3%,
Заключение
В ходе выполнения расчётно-графической работы, были рассмотрены принципиальные схемы теплогенерирующих установок. Освоены методики предварительного выбора числа теплогенераторов и расчёта принципиальной тепловой схемы отопительно-производственной котельной. Основной целью расчета тепловой схемы теплогенерирующей установки было определение всех тепловых и массовых потоков и суммарной теплопроизводительности котельной и расходов теплоты на собственные нужды.
Список использованной литературы
1. Теплогенерирующие установки. Методические указания по выполнению курсового роекта для студентов специальности «Теплогазоснабжение и вентиляция», Составители В.А. Баширин. Н.Г. Захарьева. - Иркутск: Изд.-во ИрГТУ. 2005. — 52 с. 2. Бузников Е.Ф.. Роддатис К.Ф.. Берзинып Э.Я. Производственные и отопительные отельные. - М.: Энергоиздат. 1984. - 248 с. 3. Гусев Ю.Л. Основы проектирования котельных установок. - М.: Стройиздат. 1973.- 48с. 4. Делягин Г.Н.. Лебедев В.Н.. Пермяков Б.А. Теплогенерирующие установки. -М.: Cтройиздат, 1986. - 560 с. 5. Лифшиц О.В. Справочник по водоподготовке котельных установок. -М.: Энергия, 976. -288 с. 6. СНиП П-35-76. Котельные установки. Глава 35. - Стройиздат, 1977. - 49 с. 7. Соколов Е.Я. Теплофикация и тепловые сети. - М.: МЭИ 2001. - 472 с.
|
