Способы описания алгоритмов






Существуют следующие способы описания (представления) алгоритмов:

1. словесное описание;

2. описание алгоритма с помощью математических формул;

3. графическое описание алгоритма в виде блок-схемы;

4. описание алгоритма с помощью псевдокода;

5. комбинированный способ изображения алгоритма с использованием словесного, графического и др. способов.

6. с помощью сетей Петри.

Словесное описание алгоритма представляет собой описание структуры алгоритма на естественном языке. Например, к приборам бытовой техники, как правило, прилагается инструкция по эксплуатации, т.е. словесное описание алгоритма, в соответствии с которым данный прибор должен использоваться.

Графическое описание алгоритма в виде блок-схемы – это описание структуры алгоритма с помощью геометрических фигур с линиями связи.

Блок схема алгоритма – это графическое представление метода решения задачи, в котором используются специальные символы для отображения операций.

Символы, из которых состоит блок-схема алгоритма, определяет ГОСТ 19.701-90. Этот ГОСТ соответствует международному стандарту оформления алгоритмов, поэтому блок-схемы алгоритмов, оформленные согласно ГОСТ 19.701-90, в разных странах понимаются однозначно.

Псевдокод – описание структуры алгоритма на естественном, но частично формализованном языке. В псевдокоде используются некоторые формальные конструкции и общепринятая математическая символика. Строгих синтаксических правил для записи псевдокода не предусмотрено.

Рассмотрим простейший пример. Пусть необходимо описать алгоритм вывода на экран монитора наибольшего значения из двух чисел.

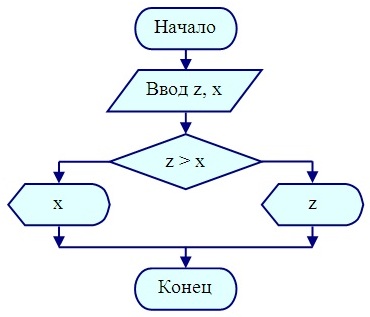

Рисунок 1 - Пример описания алгоритма в виде блок-схемы

Описание этого же алгоритма на псевдокоде:

1. Начало

2. Ввод чисел: Z, X

3. Если Z > X то Вывод Z

4. Иначе вывод Х

5. Конец

Каждый из перечисленных способов изображения алгоритмов имеет и достоинства и недостатки. Например, словесный способ отличается многословностью и отсутствием наглядности, но дает возможность лучше описать отдельные операции. Графический способ более наглядный, но часто возникает необходимость описать некоторые операции в словесной форме. Поэтому при разработке сложных алгоритмов лучше использовать комбинированный способ.
