Эти­лового ректификационного пищевого спирта

ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ПРОИЗВОДСТВА



Спирт этиловый (этанол, винный спирт), выработанный из пищевых видов сырья (зерно, картофель, сахар, свеклосахарная и тростниковая меласса, сахарная свекла), — прозрачная бесцветная жидкость без привкуса и запаха посторонних веществ.

Температура кипения безводного спирта этилового 78, 35 °С при давлении 0, 1 МПа, температура вспышки 13°С. Спирт гигроскопичен, летуч, смешивается с водой в любых соотноше­ниях и является хорошим растворителем.

В зависимости от степени очистки различают спирт ректификаци­онный четырех сортов: 1 сорта (96, 0 об. %), высшей очистки (96, 2 об. %), «Экстра» (96, 5 об. %) и «Люкс» (96, 3 об. %).

В спирте этиловом ректификационном кроме воды содержатся в макроколичествах различные примеси (альдегиды, эфиры, высшие спирты и другие химические соединения), которые формируют у спирта свойственные ему вкус и аромат в зависимости от вида перерабатываемого сырья.

Зерно и картофель относят к крахмалосодержащему сырью, ме­лассу и свеклу — к сахаросодержащему. Зерно поступает на заводы с содержанием влаги 12...15 % и более. В зависимости от культуры оно содержит 45...55 % крахмала и 9... 16 % белка. Картофель — сочное сырье, которое содержит 9...18 % крахмала и до 2 % белка.

Меласса — густая сиропообразная непрозрачная жидкость коричневого и темно-бурого цвета, сладкая на вкус с горьким привкусом. В ней содержится не менее 75 масс. % сухих веществ и не менее 43 % са­харозы. Сумма сбраживаемых веществ составляет не менее 44 масс. %.

Особенности производства. Спирт этиловый пищевой получают микробиологическим способом, в основе которого лежит сбраживание сахара в спирт дрожжами семейства сахаромицетов.

Спирт из пищевого сырья получают непрерывным и периодическим способами. При этом:

· 45...55 % вырабатывают из зерна,

· 10... 15 % — из картофеля,

· 2... 3 % — из свеклы

· и 38... 45 %— из мелассы.

Спирт этиловый ректификационный получают на брагоректифи­кационных и ректификационных установках из бражек крахмалосодержащего и сахаросодержащего сырья и из спирта-сырца, полученного из тех же видов сырья.

Брагоректификационные установки бывают косвенного действия (включают бражную, эпюрационную и ректификационную колонны), косвенно-прямоточного действия (включают брагоэпюрационную, эпюрационную и ректификационную колонны) и работающие под вакуумом.

При выработке спирта ректификационного из спирта-сырца применяют ректификационные установки, состоящие из эпюрационной и ректификационной колонн.

Для повышения выхода и качества ректификационного спирта, улучшения выделения сивушного масла брагоректификационные и ректификационные установки дооснащают дополнительными колоннами: окончательной очистки спирта, сивушной или экстрактивно-ректификационной, для выделения этилового спирта из головной фракции.

Пищевая промышленность — главный потребитель этилового спирта, который используется для изготовления ликероводочных изделий, виноградных и плодово-ягодных вин, уксусов и пищевых ароматизаторов.

Спирт этиловый также используется в медицинской, фарма­цевтической, парфюмерной и других отраслях промышленности.

Стадии технологии. Переработка зерна и карто­феля на спирт осуществляется по однотипной технологии и состоит из следующих стадий:

— подготовка сырья к переработке;

— разваривание крахмалосодержащего сырья;

— осахаривание крахмалосодержащего сырья;

— культивирование дрожжей;

— сбраживание осахаренной массы;

— перегонка бражки;

— ректификация спирта.

Стадия разваривания крахмалосодержащего сырья паром повы­шенного давления может быть заменена гидроферментативной обработкой замеса с помощью бактериальной α -амилазы при температурах клейстеризации крахмала 60...90 °С.

Получение спирта из мелассы включает меньше технологических стадий:

— подготовка мелассы к сбраживанию;

— культивирование дрожжей;

— сбраживание мелассного сусла;

— извлечение спирта из бражки;

— очистка спирта.

Основное различие технологического процесса при переработке крахмало и сахаросодержащего сырья состоит в подготовке сырья и приготовлении питательной среды (субстрата) для сбраживания дрожжами в спирт.

Технологический процесс на брагоректификационных установках дифференцирован по стадиям, которые осуществляются последовательно в отдельных колоннах:

— в бражной (перегонка бражки с получением бражного дистил­лята и отводом барды в виде отхода производства);

— в эпюрационной (выделение из бражного дистиллята или спирта-сырца и концентрирование головных примесей и их отбор с фракцией головного этилового спирта — побочным продуктом производства);

— в ректификационной (концентрированно спирта и его пастеризация, а также выделение в процессе концентрирования спирта промежуточных примесей в виде сивушных фракций);

— в сивушной или экстрактивно-ректификационной (концентри­рование сивушного масла и выделение его в виде товарного побочного продукта производства);

— в колонне окончательной очистки (дополнительная очистка ректификационного спирта с отводом на повторную ректификацию спиртовых фракций с примесями);

— в колонне для выделения спирта из головной фракции (выделение из головной фракции и концентрирование метанола, альдегидов и сложных эфиров).

Характеристика комплексов оборудования. Линия начинается с комплекса оборудования для мойки, очистки и измельчения крахмалосодержащего сырья.

В состав этого комплекса входят картофелемойки, камнеловушки, водоотделители, барабанные камнеловушки, дробилки для измельчения картофеля и зерна, а также измельчители для тонкого измельчения зернового сырья.

Далее в состав линии входят комплекс, состоящий из установок для тепловой обработки крахмалосодержащего сырья — смесителей предразварников, варочных аппаратов и паросепараторов, аппаратов гидродинамической обработки замеса, обеспечивающих различные схемы разваривания.

Следующим в линии является комплекс оборудования для охлаждения и осахаривания заторов. В состав этого комплекса входят:

· аппараты с непрерывным осахариванием и вакуум-охлаждением,

· аппараты с двухступенчатым вакуум-охлаждением,

· а также аппараты с непрерывным охлаждением и осахариванием при атмосферном давлении.

Комплекс оборудования для брожения и культивирования дрожжей состоит из бродильных аппаратов и устройств для мойки, спиртоловушек и дрожжевых аппаратов.

В линии для производства спирта из мелассы комплекс оборудования состоит из рассиропников, аппаратов для размножения дрожжей и пеноловушек, а также устройств для отбора проб, измерения расходов мелассы и контроля плотности рассиропки.

Ведущий комплекс оборудования в линии предназначен для перегонки и ректификации спирта. В его составе имеются брагоректификационные и ректификационные установки, установки для получения безводного спирта, холодильники и кипятильники брагоперегонных аппаратов, вспомогательное оборудование ректификационных установок, а также оборудование для учета и хранения спирта. На рис. 2.2. представлена машинно-аппаратурная схема линии производства спирта из крахмалосодержащего сырья с использованием механико-ферментативной обработки.

Принцип действия линии. Измельченное зерно после молотковой дробилки 3 поступает в смеситель 5 через лоток 2, где смешивается с теплой водой температурой 60...65°С и α -амилазой ферментативного препарата, поступающего из расходного сборника 1.

Соотношение зерна и воды, поступающих в смеситель, составляет 1÷ 3. Температура замеса поддерживается на уровне 50...55°С. Продолжительность пребывания замеса в смесителе 5 составляет 10...12 мин.

В смесителе 5 происходит начальная стадия разжижения крахмала и растворения сухих веществ, а также обеспечивается нормальная текучесть массы за счет действия α -амилазы.

При переработке картофеля, измельченная на молотковой дробилке 4 картофельная кашка также подается в смеситель 5, где смешивается в нем с жидким ферментным препаратом.

Из смесителя 5 зерновой замес насосом 7 подается на контактную головку 6, где подогревается из распределителя 10 паром до 70...72 °С, и далее в аппараты 8 и 13 гидродинамической и ферментативной обработки I ступени, объем которых обеспечивает выдержку в нем замеса не менее 3, 5...4, 0 ч.

После заполнения аппарата примерно на 1/3 подключается циркуляционный контур, включающий центробежные насосы 14 и 15, обеспечивающие перемешивание массы в аппарате при ее температуре 65...70°С.

Во время гидродинамической обработки сырья происходит дальнейшее разжижение, растворение крахмала и сухих веществ зерна за счет действия α -амилазы.

При переработке измельченный картофель, смешанный с α -амилазой, закачивается насосом 7 через контактную головку 6 в аппараты 8 и 13. Далее процесс осуществляется по параметрам, применяемым при переработке зерна. Ферментативно-тепловая обработка сырья осуществляется следующим образом. Замес или картофельная кашка из аппаратов I ступени 8 и 13 с помощью дозировочных устройств 9 и 12 отводится в горизонтальный, разделенный на три отсека аппарат 11 гидродинамической и ферментативной обработки II ступени, снабженный мешалками 16.

В первой секции аппарата 11 крахмалосодержащая масса выдерживается при перемешивании 15...16 мин при 65...72°С, после чего перетекает через переливное отверстие во второй отсек, нагревается в нем острым паром из распределителя 10 до 72...75 °С и выдерживается 15...16 мин. В третьем отсеке температура массы путем подачи в нее пара поднимается до 85...95°С.

Хорошо разжиженная и гидролизованная крахмалосодержащая масса из аппарата 11 насосом 17 закачивается через трубчатый стерилизатор 20 и регулирующий клапан 19 в паросепаратор 25, из которого отводится на осахаривание.

Учитывая, что на заводах часто перерабатывается некачественное дефектное сырье, требующее более высокой температуры стерилизации, предусматривается контактная головка 18.

В этом случае вторичный пар из паросепаратора 25 направляется в первый отсек аппарата 11.

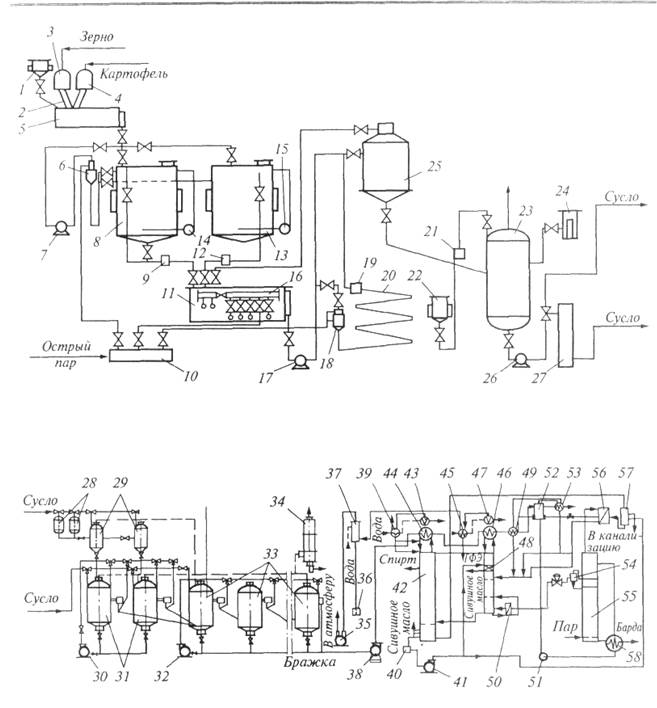

Рис. 2.2. Схема линии производства этилового ректификационного пищевого спирта

В процессе осахаривания стерилизованная масса в испарителе-осахаривателе 23 смешивается с глюкоамилазой, поступающей из расходного сборника 22 через дозатор 21, и выдерживается при 55 °С в течение 30...35 мин. Основное количество формалина, подавляющее развитие кислотообразующих бактерий при сбраживании, подается из сборника 24.

Сусло из испарителя-осахаривателя 23 плунжерным насосом 26 закачивается в теплообменный аппарат 27 и после охлаждения до температуры складки 18...20 °С поступает в бродильные аппараты 31 и 33, где сбраживается непрерывно-поточным способом.

При этом способе приготовленные в дрожжанках 28 дрожжи поступают во взбраживатель 29, откуда подаются в головной бродильный аппарат 31.

Сбраживаемое сусло из головного бродильного аппарата 31 последовательно по переточным трубам поступает в бродильные аппараты 33.

Из последнего бродильного аппарата зрелая бражка насосом 38 подается на перегонку в дефлегматор ректификационной колонны 43. Насосами 30 и 32 сусло удаляется из бродильных аппаратов на случай дезинфекции. Из выделившегося при брожении диоксида углерода спирт улавливается в спиртоловушке 34.

Выделение спирта из бражки и очистка спирта-сырца (ректификация) от примесей производится в брагоректификационном вакуумном аппарате, который состоит из трех колонн:

· брагоэпюрационной 55, эпюрационной 48 и ректификационной 42,

· а также теплообменной аппаратуры, сборных емкостей, насосного хозяйства и системы КИПиА.

В дефлегматоре 43 бражка нагревается теплом конденсации спиртовых паров ректификационной колонны 42 до 40...50 °С.

Из теплообменника бражка поступает в дефлегматор эпюрационной колонны 46. Далее она догревается водно-спиртовыми парами эпюрационной колонны 48 до 50...55°С и переходит в дополнительный подогреватель бражки 49. Здесь ее температура за счет утилизации тепла не сконденсировавшихся в дефлегматоре-испарителе 56 водно-спиртовых паров брагоэпюрационной колонны 55 доводится до 70...75°С.

Окончательный догрев бражки до 85...90 °С осуществляется в подогревателе бражки 50.

Нагретая бражка из теплообменника 49 поступает в сепаратор 52, освобождается от диоксида углерода в конденсаторе 53 и из него дополнительным насосом 57 подается на верхнюю тарелку брагоэпюрационной колонны 55.

Колонна 55 состоит из 34 тарелок, 18 из которых расположены в отгонной части колонны, 11 — в эпюрирующей и 5 (пеноулавливающие) — над эпюрирующей частью колонны.

Эпюрирующая и отгонная части брагоэпюрационной колонны 55 разграничены между собой цилиндрической обечайкой с патрубком для отбора эпюрированных водно- спиртовых паров.

В эпюрирующей части колонны 55 из бражки отгоняется часть спирта с сопутствующими спирту головными и промежуточными примесями, который в виде парового потока поступает в межтрубное пространство испарителя, испаряет лютерную воду, конденсируется и поступает в коллектор бражного дистиллята 56.

Эпюрированная бражка переходит в отгонную часть брагоэпюрационной колонны 55, где из нее полностью отгоняется спирт. Барда отводится в теплообменник 58, где отдает тепло бражке и охлаждается до 70...75°С. Колонна 55 работает при давлении 150... 170 кПа.

Эпюрированные водно-спиртовые пары из брагоэпюрационной колонны 55 через пеноловушку 54 поступают в кипятильник 50, обогревая при этом эпюрационную колонну. Конденсат эпюрированных паров и кипятильника 50 направляется на 10-ю или 15-ю тарелку эпюрационной колонны 48. Бражной дистиллят из коллектора 56 поступает на 20-ю и 25-ю тарелки эпюрационной колонны 48.

Эпюрационная колонна 48 содержит 39 многоколпачковых тарелок, из которых 20...25 работают в режиме выварки примесей, 6...11 — в режиме гидроселекции примесей и 8 — на концентрирование примесей. Работает колонна при давлении 50...65 кПа. Конденсат с дефлегматора 46 и избыток дистиллята из конденсатора 47 и спиртоловушки 45 возвращаются на верхнюю тарелку колонны для ее орошения флегмой. Лютерная вода в колонну 48 подается насосом 41 из сборника лютерной воды 40.

Эпюрат из эпюрационной колонны 48 поступает на 16-ю тарелку ректификационной колонны 42. Ректификационная колонна 42 состоит из 81 многоколпачковой тарелки, 16 из которых работают на отгонку спирта, 10...15 — на пастеризацию спирта и 55 — на укрепление спирта. Колонна снабжена дефлегматором 43, конденсатором 44 и спиртоловушкой 39.

Не выделенные в эпюрационной колонне 48 примеси конденсируются в нижней части ректификационной колонны 42 и отводятся с 7...10-й тарелки из паровой фазы. Ректификационная колонна 42 орошается флегмой из дефлегматора и конденсаторов 44 и 39.

Отбор ректификационного спирта производится с 72...75-й тарелок ректификационной колонны 42. Ректификационная колонна 42 работает при давлении 50...70 кПа. Отбор головной фракции этилового спирта производится из дополнительного конденсатора 45 эпюрационной колонны 48, откуда фракция отводится в сборник головных фракций.

Вакуум в колоннах 55, 46 и 42 создается вакуум-насосом 35. В вакуумную систему входит барометрический конденсатор 37, где в качестве абсорбера используется 10-тарельчатая царга с многоколпачковыми тарелками. Вода, поступающая на орошение в барометрический конденсатор 37, отводится в сборник барометрической воды 36.
