Тормозные цилиндры и запасные резервуары.

Тормозные цилиндры предназначены для передачи усилия сжатого воздуха, поступающего в них при торможении, системе тяг и рычагов, посредством которых осуществляется прижатие тормозных колодок к колесам. В тормозных цилиндрах происходит превращение потенциальной энергии сжатого воздуха в механическое усилие на штоке поршня.

По конструктивным признакам чугунные тормозные цилиндры подразделяются на три группы:

I — со штоком, жестко связанным с поршнем посредством пальца;

II — с самоустанавливающимся штоком, шарнирно связанным с поршнем посредством пальца;

III — со штоком, жестко связанным с поршнем посредством пальца и с привалочным фланцем на задней крышке для крепления пассажирских воздухораспределителей усл. №292-001).

Тормозные цилиндры с индексом Б имеют поршень с манжетами кольцевого типа и фетровым смазочным кольцом с распорной пластинчатой пружиной. В остальных цилиндрах применены манжеты (воротники) бортового типа с болтовым креплением на диске поршня (кроме цилиндров для дискового тормоза).

Допускается падение давления в тормозном цилиндре не более чем на 0, 1 кгс/см2 в течение 1 мин при давлении 0, 5 кгс/см2 и в течение 3 мин при давлении 4, 0 кгс/см2 (для новых и после ремонта). Номера тормозных цилиндров, их характеристика и места применения приведены в табл. №6.1.

Таблица №.6.1. Характеристика тормозных цилиндров.

* - Тормозные цилиндры с кронштейном на задней крышке для крепления воздухораспределителя.

Тормозной цилиндр усл. № 188Б (рис.6.17).

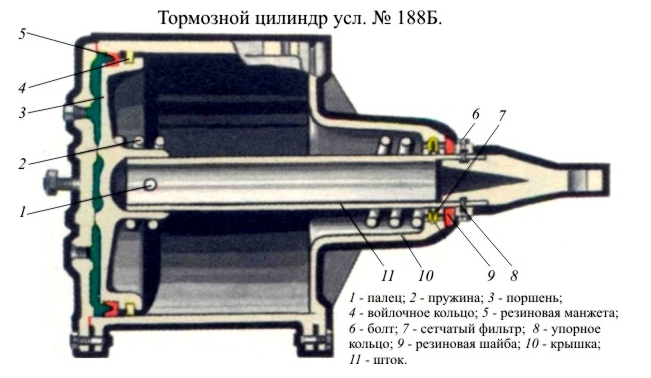

Шток 11 жестко связан с поршнем 3 посредством пальца 1. Манжета 5 удерживается в канавке поршня за счет упругих свойств резины. Войлочное смазочное кольцо 4 прижато к цилиндрической поверхности распорной пластинчатой пружиной. В горловине передней крышки 10 расположен сетчатый фильтр 7, закрывающий отверстия. Резиновая шайба 9, надетая на трубу штока 11 диаметром 72 мм, защищает горловину крышки от пыли в отпущенном положении тормоза. Головка штока 11 вставляется в трубу и фиксируется двумя болтами 6, которые входят в канавку головки и одновременно крепят кольцо 8. Упорное кольцо 8 предназначено для снятия крышки 10 в сборе с поршнем 3 и пружиной 2.
Тормозной цилиндр усл. № 502Б (рис.6.18) имеет самоустанавливающийся шток 3, шарнирно связанный с поршнем 1 и закрепленный пальцем 2. В передней крышке 5 установлен сетчатый фильтр. Головка 8 укреплена не на трубе 4, а на штоке 3. Усилие пружины 6 в отпускном состоянии тормоза составляет 1, 5 кН.

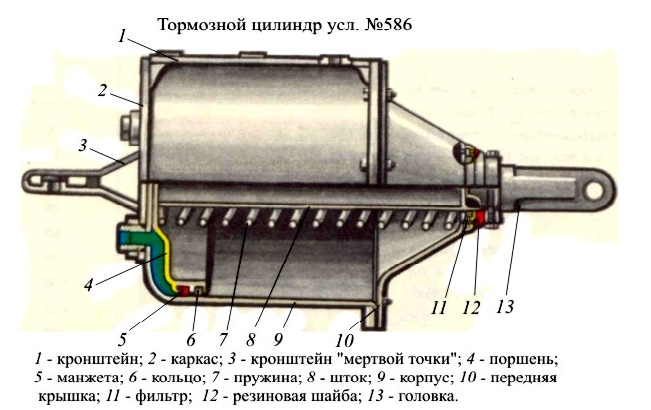

Тормозной цилиндр усл. №586 (рис.6.19) применяется на грузовых вагонах. Каркас 2 с привалочным кронштейном 1 и кронштейном «мертвой точки» 3 изготовлены сварными. Корпус цилиндра 9, передняя крышка 10 и поршень 4 – стальные штампованные. Шток 8 жестко связан с поршнем, уплотненным резиновой манжетой 5. На поршне установлена пружина 7 и имеется смазочное войлочное кольцо 6. В передней крышке расположен сетчатый фильтр 11 и резиновая шайба 12. Головка 13 соединена со штоком 8 болтами.

При оборудовании подвижного состава дисковыми тормозами применяют сварные или штампованные тормозные цилиндры облегченного типа с укороченным ходом поршня, шарнирно соединенного со штоком.

Тормозной цилиндр усл. № 316 (рис.6.20) применяется на дизель-поездах в системе дискового тормоза. Поршень 6 уплотнен резиновой манжетой 5. Шток 7 шарнирно связан с поршнем.

Резьбовое соединение штока с головкой 1 позволяет регулировать ход поршня для поддержания в установленных пределах зазора между диском и накладкой по мере их износа. Резиновая шайба 2 защищает полость цилиндра от пыли. В передней крышке 4 имеется фильтр 3.

Тормозной цилиндр усл. №45А (рис.6.21) представляет собой штампованную сварную конструкцию и применяется на электропоездах с дисковым тормозом.

При наличии оттормаживающих пружин поршни тормозных цилиндров диаметром 254 мм и более перемещаются в начале торможения при давлении 0, 1—0, 2 кгс/см2, а в конце, перед упором в переднюю крышку — при давлении 0, 3— 0, 4 кгс/см2. Обратное перемещение в процессе отпуска начинается при давлении 0, 2—0, 4 кгс/см2 и заканчивается при давлении 0, 1—0, 25 кгс/см2. При температуре —50° С указанные величины могут изменяться (за счет манжет и смазки) в пределах ±0, 05 кгс/см2.

Запасные резервуары.

Запасные резервуары предназначены для создания запаса сжатого воздуха, необходимого для торможения и установлены на каждой единице подвижного состава, имеющей воздухораспределитель.

Согласно ГОСТ 1561 — 75 воздушные резервуары выпускают двух типов: Р7 на расчетное давление 7 кгс/см2 и Р10 на давление 10 кгс/см2. Размеры воздушных резервуаров приведены в табл. №6.2.

Таблица №6.2.

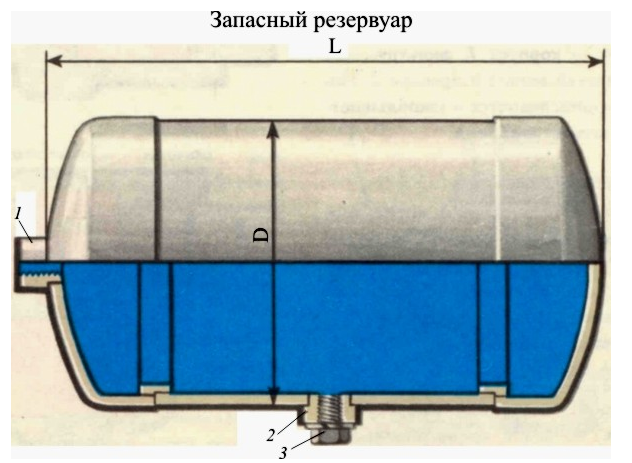

На днище резервуара (рис.6.22) имеется штуцер 1 с трубной резьбой для присоединения трубы и на обечайке — штуцер 2 для постановки выпускного клапана или пробки (заглушки) 3 с трубной резьбой 1/2 дюйма, за исключением резервуаров Р10-170 (3/4 дюйма) и Р10-300 (1/2 и 1 дюйм).

Объем запасного резервуара выбирают в соответствии с диаметром тормозного цилиндра. Он должен быть таким, чтобы при полном и экстренном торможениях обеспечить в тормозном цилиндре расчетное давление воздуха не ниже 3, 8 кгс/см2 при максимальном допускаемом в эксплуатации выходе штока поршня 180 мм и зарядном давлении 5 кгс/см2.

Воздушные резервуары согласно ГОСТ 1561—75 подвергаются гидравлическому испытанию полуторным расчетным давлением. В местах постановки штуцеров 1, 2 и заглушки 3 пропуска воздуха не должно быть.

Согласно требованиям техники безопасности запрещается производить какие-либо ремонтные работы (крепление труб, вывертывание заглушки, подогрев для выпуска конденсата и др.), при наличии давления воздуха в резервуаре и цилиндрах, повышать давление сжатого воздуха выше установленного, производить сборку передней крышки цилиндра с поршнем и пружиной без приспособления, проверять пальцем совпадение отверстий для болтов в цилиндре и крышке.

Отклонение фактического объема резервуара от указанного в табл.№6.2 допускается ±3%.
