Стен отапливаемых помещ. (внутренней поверхности)
|
|
для наружных поверхностей ОК:
α в=8, 7Вт/(м2*OС)α н=2, 3 Вт/(м2*OС)

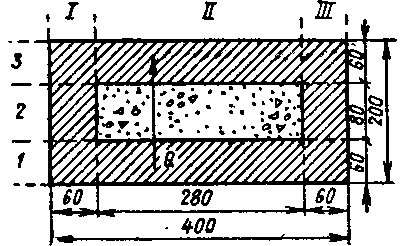

Если Rк∥ не превышает Rк⊥ более чем на 25 %, термическое сопротивление ограждающей конструкции необходимо определять по формуле
Плоскостями, параллельными тепловому потоку,
Плоскостями, перпендикулярными тепловому потоку,
19. Расчет температуры в ОК. Выбор расчетной температуры наружного воздуха для зимнего периода при теплотехническом расчете ОК.
При оценке теплотехнических качеств ОК необходимо рассчитывать:
1) Термическое сопротивление:
2) Сопротивление теплопередаче:
3) Требуемое сопротивление теплопередаче для выполнен. гигиен. требований:
Температуры в любой плоскости ОК, в особенности на границах раздела слоев в многослойной ОК.
⇒ для расчета влажностного режима ОК
Температуры на внутренней и наружной поверхностях ОК
-для опр. возможности образов. конденсата
-для расчета теплового потока
В целях выполнения расчетов по п. 3), 4), 5) необходимо принять расчетную температуру наружного воздуха с учетом тепловой инерции ОК
Определяем тепловую инерцию ОК:
Расчет температуры в ОК производим исходя из равенства плотностей тепловых потоков:
- проходящего через ОК
-воспринимаемого внутренней поверхностью ОК от внутреннего воздуха
Аналогично равными будут тепловые потоки, проходящие через любое сечение стенки
→ температура любого сечения
Выводы: 1. При данной разности tв – tн температура поверхности ОК tвп зависит от сопротивления теплопередаче RT и от сопротивления теплоотдаче внутренней поверхности Rв
Распределение температур получено из условия одномерной стационарной теплопередачи, поэтому в реальных условиях оно будет совпадать только для участков стен, удаленных от проемов и стыков и для устойчивых значений tв и tн
Вычисленные и реальные температуры могут отличаться значительно, что объясняется двумерной и трехмерной теплопередачей, а также тепловым состоянием ОК, сохранившимся от предыдущих состояний
20. Особенности теплопередачи через воздушные прослойки.
Передача тепла через воздушную прослойку:
