Управление блок питание через BIOS

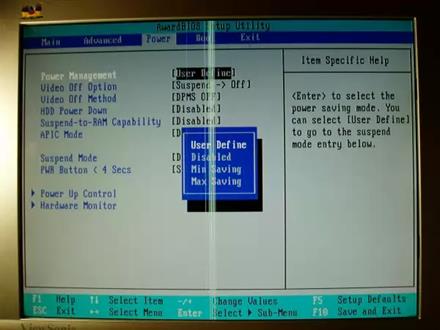

Рис. 3.1 Раздел Power Management

Power Management (управление энергопотреблением) - позволяет либо разрешать BIOS'у снижать энергопотребление компьютера, если за ним не работают, либо запрещать. Может принимать значения:

Рис.3.2 Раздел User Define

User Define (определяется пользователем) - при установке этого параметра вы можете самостоятельно установить время перехода в режим пониженного энергопотребления.

Min Saving (минимальное энергосбережение) - при выборе этого параметра компьютер будет переходить в режим пониженного энергопотребления через время от 40 мин. до 2 часов (зависит от конкретного BIOS материнской платы)

Max Saving (максимальное энергосбережение) - компьютер перейдет в режим пониженного энергопотребления через 10 - 30 с. после прекращения работы пользователя с ним.

Рис.3.3 Раздел Disable

Disable (запрещение энергосбережения) - запрещает режим энергосбережения.

Рис.3.5 Раздел ACPI function

ACPI function (функционирование ACPI) - разрешает или запрещает поддержку BIOS стандарта ACPI. Следует помнить, что по состоянию на конец 1998 года только Windows 98 поддерживает этот стандарт. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

Video Off Option (в каком режиме выключать монитор) - позволяет устанавливать, на какой стадии " засыпания" компьютера переводить монитор в режим пониженного энергопотребления. Может принимать значения:

Susp, Stby -> Off (выключение в режиме Suspend И Standby) - монитор перейдет в режим пониженного энергопотребления при наступлении либо режима Suspend, либо Standby.

All modes -> Off (выключение во всех режимах) - монитор будет переведен в режим пониженного энергопотребления в любом режиме.

Always On (всегда включен) - монитор никогда не будет переведен в режим пониженного энергопотребления

Suspend -> Off (выключение в режиме Suspend) - монитор перейдет в режим пониженного энергопотребления при наступлении режима Suspend.

Video Off Method (способы выключения монитора) - устанавливается способ перехода монитора в режим пониженного энергопотребления. Может принимать значения:

1. DPMS OFF - снижение энергопотребления монитора до минимума

2. DPMS Reduce ON - монитор включен и может использоваться

3. DPMS Standby - монитор в режиме малого энергопотребления

4. DPMS Suspend - монитор в режиме сверхмалого энергопотребления

5. Blank Screen - экран пуст, но монитор потребляет полную мощность

6. V/H SYNC+Blank - снимаются сигналы разверток - монитор переходит в режим наименьшего энергопотребления.

Suspend Switch (переключатель режима Suspend) - параметр разрешает или запрещает переход в режим suspend (временной остановки) с помощью кнопки на системном блоке. Для этого необходимо соединить джампер SMI на материнской плате с кнопкой на лицевой панели. Как правило, для этого используется либо специальная кнопка Sleep, либо кнопка Turbo. Режим suspend является режимом максимального снижения энергопотребления компьютером. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

Doze Speed (частота процессора в режиме Doze) - определяет коэффициент деления тактовой частоты в режиме Doze (засыпание).

Stby Speed (частота процессора в режиме Standby) - определяет коэффициент деления тактовой частоты в режиме Standby (ожидания работы).

PM Timers - в этой секции устанавливаются времена перехода в различные стадии снижения энергопотребления.

HDD Power Down (выключение жесткого диска) - устанавливает либо время, через которое при отсутствии обращения жесткий диск будет выключен, либо запрещает такое выключение вообще. Параметр не оказывает влияние на диски SCSI. Может принимать значения: От 1 до 15 минут

1. Disabled - запрещено

(режим засыпания) - устанавливает время перехода или запрещает переход в первую стадию снижения энергопотребления. Может принимать значения: 30 Sec, 1 Min, 2 Min, 4 min, 8 Min, 20 Min, 30 Min, 40 Min, 1 Hour - время перехода (Sec - секунды, Min - минуты, Hour - час)

1. Disabled - запрещено

Standby Mode (режим ожидания работы) - устанавливает время перехода или запрещает переход во вторую стадию снижения энергопотребления. Может принимать значения: 30 Sec, 1 Min, 2 Min, 4 min, 8 Min, 20 Min, 30 Min, 40 Min, 1 Hour - время перехода (Sec - секунды, Min - минуты, Hour - час)

1. Disabled - запрещено

Suspend Mode (режим временной остановки) - устанавливает время перехода или запрещает переход в третью стадию снижения энергопотребления. Может принимать значения: 30 Sec, 1 Min, 2 Min, 4 min, 8 Min, 20 Min, 30 Min, 40 Min, 1 Hour - время перехода (Sec - секунды, Min - минуты, Hour - час)

1. Disabled - запрещено

PM Events - в этой секции указываются те прерывания, от обращения к которым компьютер должен " просыпаться", если к устройствам, использующим эти прерывания, есть обращения.

IRQ 3 (Wake-up) разрешение этого параметра приведет к " пробуждению" компьютера от модема или мыши, подключенных к COM2. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 4 (Wake-up)разрешение этого параметра приведет к " пробуждению" компьютера от модема или мыши, подключенных к COM1. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 8 (Wake-up)разрешение этого параметра приведет к " пробуждению" компьютера от часов реального времени. Рекомендуется оставить его запрещенным, так как некоторые программы могут использовать функцию " будильника" часов компьютера для своих целей. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 12 (Wake-up)разрешение этого параметра приведет к " пробуждению" компьютера от мыши, подключенной к порту PS/2. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

В следующей секции указываются те устройства, при активности которых компьютер " засыпать" не должен.

IRQ 3 (COM2) при разрешении этого параметра компьютер не " засыпает", если подключенное к порту COM2 устройство используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 4 (COM1)при разрешении этого параметра компьютер не " засыпает", если подключенное к порту COM1 устройство используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 5 (LPT2) при разрешении этого параметра компьютер не " засыпает", если подключенное к порту LPT2 устройство (как правило, принтер) используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 6 (Floppy Disk) при разрешении этого параметра компьютер не " засыпает", если к накопителю на гибких дисках происходит обращение. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 7 (LPT1) при разрешении этого параметра компьютер не " засыпает", если подключенное к порту LPT2 устройство (как правило, принтер) используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 8 (RTC Alarm) при разрешении этого параметра компьютер не " засыпает", если RTC (часы реального времени) используются как таймер. Рекомендуется оставить его запрещенным, так как некоторые программы могут использовать функцию " будильника" часов компьютера для своих целей. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 9 (IRQ2 Redir) при разрешении этого параметра компьютер не " засыпает", если подключенное к порту COM2 устройство используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 10 (Reserved) при разрешении этого параметра компьютер не " засыпает", если устройство, занимающее 10 прерывание, используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 11 (Reserved)при разрешении этого параметра компьютер не " засыпает", если устройство, занимающее 11 прерывание, используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 12 (PS/2 Mouse) при разрешении этого параметра компьютер не " засыпает", если подключенное к порту COM2 устройство используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 13 (Coprocessor) при разрешении этого параметра компьютер не " засыпает", если сопроцессор используется. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 14 (Hard Disk) при разрешении этого параметра компьютер не " засыпает", если к жесткому диску на первом канале IDE есть обращения. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ 15 (Reserved) при разрешении этого параметра компьютер не " засыпает", если к жесткому диску или CD-ROM на втором канале IDE есть обращения. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

Power Up Control - параметры в этой секции определяют виды управления источником питания и применяются для источников питания в стандарте ATX и материнских плат, допускающих подключение к такому источнику.

PWR Button < 4 Secs (он же Soft-of By PWR-BTTN) (кнопка питания нажата менее 4 секунд) - управляет функциями кнопки Power на системном блоке компьютера. Может принимать значения:

Soft Off (программное выключение) - кнопка работает как обычная кнопка включения/выключения питания компьютера, но при этом разрешается программное выключение компьютера (например, при выходе из Windows 95).

Suspend (временная остановка) - при нажатии на кнопку питания на время менее 4 секунд компьютер переходит в стадию Suspend снижения энергопотребления.

No Function (нет функций) - кнопка Power становится обычной кнопкой включения/выключения питания.

PWR Up On Modem Act (он же Resume by Ring) (включение питания при звонке на модем) - разрешение этого параметра позволяет включить компьютер при звонке на модем. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

IRQ8 Resume by Suspend (пробуждение по IRQ8) - разрешение этого параметра позволяет " разбудить" компьютер, соответствующим образом запрограммировав Alarm Time (время тревоги) в Real Time Clock (RTC - часы реального времени), так как сигнал от RTC заведен на IRQ8. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

ZZ Active In Suspend (активность сигнала ZZ в режиме Suspend) - контроллер на материнской плате имеет сигнал ZZ, эмулирующий в режиме Suspend (временной остановки) тактовую частоту 8.32 MHz Как правило, в большинстве материнских плат этот сигнал не используется, но если в SETUP он есть, то следует придерживаться рекомендаций по его установке от производителя материнской платы. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

Wake On LAN (Пробуждение от сети) - при разрешении этого параметра компьютер включается по сигналу от локальной сети. Такое включение возможно только при установке в компьютер сетевой карты, поддерживающей этот режим. Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

AC PWR Loss Restart (включить компьютер после пропадания питания) - разрешение этого параметра позволяет включить компьютер после пропадания питания. В противном случае после восстановления питания компьютер не включится и необходимо будет снова нажать кнопку подачи питания (Power). Может принимать значения:

1. Enabled - разрешено

2. Disabled - запрещено

Automatic Power Up (автоматическое включение) - используя этот параметр, можно включать компьютер ежедневно в указанное время или включить его в указанный день и час. Может принимать значения:

Everday (ежедневно) - при вводе времени компьютер будет включаться ежедневно в назначенное время. Время вводится в поле Time (hh: mm: ss) Alarm в порядке часы: минуты: секунды либо клавишами PgUp, PgDn, либо непосредственным вводом чисел.

By Date (по дате) - компьютер включится в заданный день и в заданное время. При выборе этого параметра появляется поле для ввода времени (такое же, как и для Everyday) и поле для ввода дня месяца Date of Month Alarm - день месяца - в этом поле вводится число в месяце. Это автоматически означает, что запрограммировать включение компьютера можно только внутри одного месяца. Disabled - запрещено

В следующих секциях BIOS только сообщает характеристики некоторых устройств компьютера. Разрешение параметров в этих секциях позволяет отслеживать BIOS'у эти параметры и сообщать об их выходе за пределы допустимого.

Секция Fan Monitor (наблюдение за вентиляторами)

Chassis Fan Speed (xxxxRPM) (наблюдение за скоростью вращения дополнительного вентилятора в корпусе компьютера) - если выбрано Ignore, то скорость вращения этого вентилятора отслеживаться не будет. Этот параметр будет индицироваться только при использовании специального вентилятора с дополнительным выводом, подключаемого к специальному разъему на материнской плате. В противном случае, при остановке или критическом уменьшении скорости вращения, BIOS будет выдавать сообщение на экране перед загрузкой операционной системы.

CPU Fan Speed (xxxxRPM) (наблюдение за скоростью вращения вентилятора охлаждения процессора) - если выбрано Ignore, то скорость вращения этого вентилятора отслеживаться не будет. Этот параметр будет индицироваться только при использовании специального вентилятора с дополнительным выводом, подключаемого к специальному разъему на материнской плате. В противном случае, при остановке или критическом уменьшении скорости вращения, BIOS будет выдавать сообщение на экране перед загрузкой операционной системы.

Power Fan Speed (xxxxRPM) (наблюдение за скоростью вращения вентилятора блока питания) - если выбрано Ignore, то скорость вращения этого вентилятора отслеживаться не будет. В противном случае, при остановке или критическом уменьшении скорости вращения, BIOS будет выдавать сообщение на экране перед загрузкой операционной системы. Использование этого параметра возможно при наличии соответствующего блока питания.

Секция Thermal Monitor (наблюдение за температурой) - параметры изменению не подлежат.

CPU Temperature (температура процессора) - показывает температуру процессора в градусах Цельсия и Фаренгейта. При выборе Ignore температура отслеживаться не будет. В противном случае, при критическом повышении температуры, BIOS будет выдавать сообщение на экране перед загрузкой операционной системы.

MB Temperature (температура материнской платы) - показывает температуру процессора в градусах Цельсия и Фаренгейта. При выборе Ignore температура отслеживаться не будет. В противном случае, при критическом повышении температуры, BIOS будет выдавать сообщение на экране перед загрузкой операционной системы.
