Создание кластера.

5.1. Процесс создания кластера под ОС Linux

В качестве операционной системы используется GentooLinux. База данных mysql.

Каждый сервер укомплектован двумя сетевыми картами стандарта GigabitEthernetи двумя жесткими дисками одинакового размера.

Сетевые настройки сервера 1:

Сетевые настройки сервера 2:

Установка операционной системы GentooLinux производится на первый жесткий диск - /dev/sda. Второй жесткий диск - /dev/sdbбудет полностью использоваться для синхронизации данных между серверами средствами пакета drbd. Установка этого пакета осуществляется командой:

emergedrbd

После успешной установки создайте конфигурационный файл /etc/drbd.conf следующего содержания:

startup {
degr-wfc-timeout 120; # 2 minutes.
}

disk {
on-io-error detach;
}

net {
}

syncer {
rate 200M;
group 1;
al-extents 257;
}

on netup2 {
device /dev/drbd0;
disk /dev/sdb1;
address 172.16.0.2: 7788;
meta-disk internal;
}

on netup1 {
device /dev/drbd0;
disk /dev/sdb1;
address 172.16.0.1: 7788;
meta-disk internal;
}}

Согласно приведенным настройкам синхронизация данных будет осуществляться на разделе /dev/sdb1. При этом для доступа к этому разделу необходимо использовать устройство /dev/drbd0 в противном случае синхронизация данных осуществляться не будет.

Для запуска пакета drbdвыполните команду на обоих серверах:

/etc/init.d/drbdstart

На сервере 1 выполните команду:

drbdadm -- --do-what-I-say primary all

Если все настройки верны, то с этого момента раздел /dev/sdb1 на обоих серверах будет синхронизироваться. Для просмотра статуса можно использовать команду:

/etc/init.d/drbd status

Пример вывода данной команды:

В данном выводе строка ld: Consistent означает, что все данные синхронизированы между обоими серверами в кластере. В случае если идет синхронизация данных, вывод будет содержать планируемое время и текущий статус этого процесса.

Далее необходимо отформатировать синхронизируемый раздел под файловую систему reiserfs и создать директорию, в которую будет монтироваться данный раздел. Для этого выполните на сервере 1 команды:

mkreiserfs /dev/drbd0

mkdir /mnt/sync

на сервере 2 команду:

mkdir /mnt/sync

Следующим этапом в настройке отказоустойчивого кластера является установка и настройка пакета heartbeat. Для установки этого пакета необходимо выполнить команду:

echo " sys-cluster/heartbeat ~x86" > > /etc/portage/package.keywords

emergesys-cluster/heartbeat

После успешной установки необходимо создать конфигурационные файлы.

На сервере 1 файл /etc/ha.d/ha.cf следующего содержания:

На сервере 2 файл /etc/ha.d/ha.cf следующего содержания:

В этих файлах мы указали имена и IP-адреса серверов используемых в кластере. Далее необходимо создать конфигурационный файл /etc/ha.d/haresources следующего содержания:

netup1 192.168.0.200/24/eth0: 1 drbddisk Filesystem:: /dev/drbd0:: /mnt/sync:: reiserfs apache2 mysql utm5_core utm5_radius

datadir = /mnt/sync/mysql

Таким образом, после запуска сервиса mysqlданные по абонентам, списаниям и другая биллинговая информация хранящиеся в этой базе данных будут синхронизироваться с резервным сервером.

Для корректной работы пакета heartbeatтак же необходимо создать файл /etc/ha.d/authkeys с ключами для безопасной работы между серверами. В этом файле указывается тип ключа и сам ключ:

auth 1

1 sha1 somethinglong

Этот файл так же должен быть идентичен на обоих серверах в кластере.

На этом настройка пакета heartbeatзавершена и можно произвести его запуск на обоих серверах командой:

/etc/init.d/heartbeat start

Для проверки работоспособности кластера можно использовать утилиты ifconfig, df, ps. Сервер, который в настоящий момент является ведущим, должен иметь:

1. настроенный интерфейс eth0: 1 с IP-адресом 192.168.0.200
2. смонтированную директорию /mnt/sync
3. запущенные сервисы apache2, mysql, utm5_core, utm5_radius

5.2. Процесс создания кластера под ОС Windows

Для службы кластеров необходимо создать отдельную доменную учетную запись, от имени которой она будет запускаться. Программа установки потребует ввода учетных данных для службы кластеров, поэтому учетная запись должна быть создана до начала установки службы. Учетная запись не должна принадлежать какому-либо пользователю домена, и должна использоваться исключительно для работы службы кластеров.

Для дальнейшей работы нужно использовать Windows 2000 Advanced Server или Windows 2000 Datacenter Server. (Это очень важно, так как в противном случае диски кластеров могут быть повреждены)

Диск кворума используется для хранения контрольных точек и файлов журнала восстановления базы данных кластера, обеспечивая управление кластером. Поэтому желательно создать один диск размером 50-100мб который в дальнейшем будет использоваться в качестве диска кворума.

В процессе установки службы кластеров назначаем букву нашему диску кворума- например Q.

После того, как шина данных, диски и разделы общего запоминающего устройства сконфигурированы, необходимо назначить буквы диска для всех разделов всех дисков кластера.

(Очень важно помнить, что точки подключения – это функциональная возможность файловой системы, которая позволяет устанавливать файловую систему, используя существующие каталоги, без назначения буквы диска. Точки подключения не поддерживаются кластерами. Любой внешний диск, используемый в качестве ресурса кластера, должен быть разбит на NTFS разделы, и этим разделам должны быть назначены буквы диска).

Во время установки службы кластера на первом узле все остальные узлы должны быть либо выключены, либо на них не должна быть загружена операционная система Windows 2000. Все общие запоминающие устройства должны быть включены.

На первом этапе установки мастер настройки службы кластеров собирает всю начальную информацию, необходимую для конфигурации кластера.

Если брать 2 узла, необходимо забить следующие IP:

10.1.1.1 для первого узла, и 10.1.1.2 для второго узла соответственно. Маску сети необходимо задать следующую 255.0.0.0

На каждом узле должно быть установлено как минимум два сетевых адаптера – один для подключения к публичной сети, и один для подключения к частной сети, состоящей из узлов кластера.

Сетевой адаптер частной сети обеспечивает взаимодействие между узлами, передачу сведений о текущем состоянии кластера и управление кластером. Сетевой адаптер публичной сети каждого узла соединяет кластер с публичной сетью, состоящей из клиентских компьютеров.

Важное замечание – нужно проверить физическое подключение адаптеров - адаптеры частной сети могут быть подключены только к другим адаптерам частной сети, и адаптеры публичной сети могут быть подключены только к коммутаторам публичной сети.

Все сетевые адаптеры кластера, подключенные к одной сети, должны быть одинаково настроены и использовать одинаковые значения параметров Дуплексный режим, Управление потоком, Тип подключения, и т. д. Даже если на разных узлах используется различное сетевое оборудование, значения этих параметров должны быть одинаковыми.

Стоит переименовать сети для больше ясности, например – вместо «Подключение по локальной сети 2» «Подключение к частной сети кластера»

Для проверки работы настроенного сетевого оборудования, выполняем следующие шаги для всех сетевых адаптеров каждого узла. Можно получить эту информацию, выполнив команду ipconfig на каждом узле:

1. Нажмаем кнопку Пуск, выбираем команду Выполнить и набираем команду cmd в текстовом окне. Нажмаем OK.
2. Набераем команду ipconfig /all и нажмаем клавишу ВВОД. Видим информацию о настройке IP-протокола для каждого сетевого адаптера на локальной машине.
3. Набераем команду ping ipaddress где ipaddress – это IP-адрес соответствующего сетевого адаптера на другом узле.

Для службы кластеров необходимо создать отдельную доменную учетную запись, от имени которой она будет запускаться. Программа установки потребует ввода учетных данных для службы кластеров, поэтому учетная запись должна быть создана до начала установки службы. Учетная запись не должна принадлежать какому-либо пользователю домена, и должна использоваться исключительно для работы службы кластеров.

Создание нового кластера

Вводим имя кластера (до 15 символов) и нажимаем кнопку Далее. В нашем примере кластер будет называться MyCluster.

Вводим имя пользователя для учетной записи службы кластеров, которая была создана во время подготовки к установке

По умолчанию все SCSI-диски, не расположенные на той же шине, что и системный диск, также отображаются в списке дисков, управляемых службой кластеров. Поэтому, если узел подключен к нескольким шинам SCSI, некоторые диски, не использующиеся в общем запоминающем устройстве кластера, могут быть отображены в списке (например, внутренний SCSI-диск). Такие диски должны быть удалены из списка

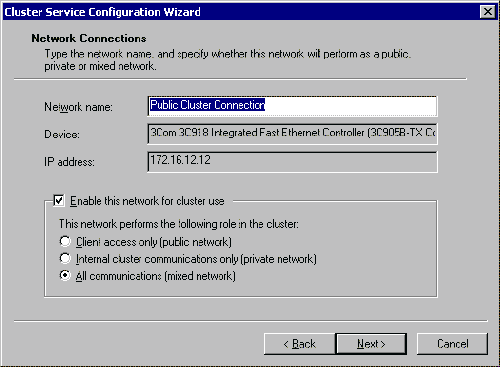

Чтобы избежать возникновения единственной точки отказа, нужно предусмотреть использование нескольких частных сетей для взаимодействия между узлами кластера при его проектировании. Служба кластеров использует частные сети для обмена данными о состоянии кластера и управления им. Использование частных сетей для внутрикластерного взаимодействия обеспечивает большую безопасность по сравнению с использованием публичных сетей. Тем не менее, можно использовать публичную сеть для управления кластером или использовать смешанную (публичную и частную) сеть для внутреннего взаимодействия между узлами и внешнего взаимодействия с клиентскими системами. В любом случае нужно убедиться, что, по крайней мере, две сети используются для внутрикластерного взаимодействия, так как использование единственной сети создает опасность возникновения единственной точки отказа. Нужно понимать, что очередность работы мастера настройки службы кластеров с сетями может меняться.

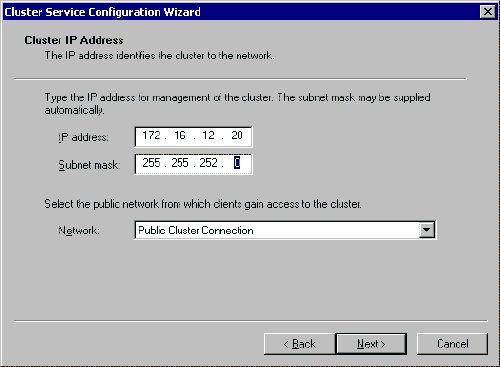

Мастер настройки службы кластеров, автоматически присвоит IP-адрес кластера одной из публичных или смешанных сетей. Для выбора правильной сети используется указанная маска подсети.

Программа установки службы кластеров завершает процесс установки для первого узла, копируя установочные файлы службы кластеров. После завершения копирования файлов создаются записи в реестре для службы кластеров, создаются файлы журналов ресурса кворума, и служба кластеров начинает свою работу на первом узле.

После того, как служба кластеров будет запущена, появляется диалоговое окно сообщающее о успешной установки.

Вот и всё, кластер готов к работе!
