Бинарная
|
|
Обобщение
Итак, наша цель — построить UML-диаграмму классов (Class Model), а затем отразить ее в объектно-ориентированном коде.
В качестве прикладной области возьмем отдел кадров некого предприятия и начнем строить его модель. Для примеров будем использовать язык Java.
Отношение обобщения — это наследование. Это отношение хорошо рассматривается в каждом учебнике какому-либо ООП языку. В языке Java имеет явную реализацию через расширение(extends) одного класса другим.
Рис. 2 — Отношение обобщения
Класс «Man»(человек) — более абстрактный, а «Employee»(сотрудник) более специализированный. Класс «Employee» наследует свойства и методы «Man».
Попробуем написать код для этой диаграммы:
public class Man{protected String name; protected String surname; public void setName(String newName){ name = newName; } public String getName(){ return name; } public void setSurname(String newSurname){ name = newSurname; } public String getSurname(){ return surname; }}// наследуем класс Manpublic class Employee extends Man{ private String position; // создаем и конструктор public Employee(String n, String s, String p){ name = n; surname = s; position = p; } public void setPosition(String newProfession){ position = newProfession; } public String getPosition(){ return position; }}
Ассоциация
Ассоциация показывает отношения между объектами-экземплярами класса.
Бинарная
В модель добавили класс «IdCard», представляющий идентификационную карточку(пропуск) сотрудника. Каждому сотруднику может соответствовать только одна идентификационная карточка, мощность связи 1 к 1.

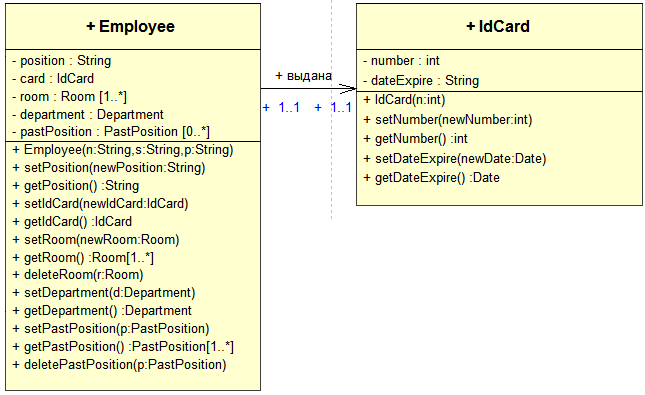

Рис. 3 — Бинарная ассоциация
Классы:
public class Employee extends Man{ private String position; private IdCard iCard; public Employee(String n, String s, String p){ name = n; surname = s; position = p; } public void setPosition(String newPosition){ position = newPosition; } public String getPosition(){ return position; } public void setIdCard(IdCard c){ iCard = c; } public IdCard getIdCard(){ return iCard; }}public class IdCard{ private Date dateExpire; private int number; public IdCard(int n){ number = n; } public void setNumber(int newNumber){ number = newNumber; } public int getNumber(){ return number; } public void setDateExpire(Date newDateExpire){ dateExpire = newDateExpire; } public Date getDateExpire(){ return dateExpire; }}
В теле программы создаем объекты и связываем их:
IdCard card = new IdCard(123); card.setDateExpire(new SimpleDateFormat(" yyyy-MM-dd").parse(" 2015-12-31")); sysEngineer.setIdCard(card); System.out.println(sysEngineer.getName() +" работает в должности " + sysEngineer.getPosition()); System.out.println(" Удостовирение действует до " + new SimpleDateFormat(" yyyy-MM-dd").format(sysEngineer.getIdCard().getDateExpire()));
Класс Employee имеет поле card, у которого тип IdCard, так же класс имеет методы для присваивания значения(setIdCard) этому полю и для
получения значения(getIdCard). Из экземпляра объекта Employee мы можем узнать о связанном с ним объектом типа IdCard, значит
навигация (стрелочка на линии) направлена от Employee к IdCard.
