Принципы работы накопителей на жестких дисках

В накопителях на жестких дисках данные записываются и считываются универсаль­ными головками чтения/записи с поверхности вращающихся магнитных дисков, разбитых на дорожки и секторы (512 байт каждый), как показано на рис.1.1.1.

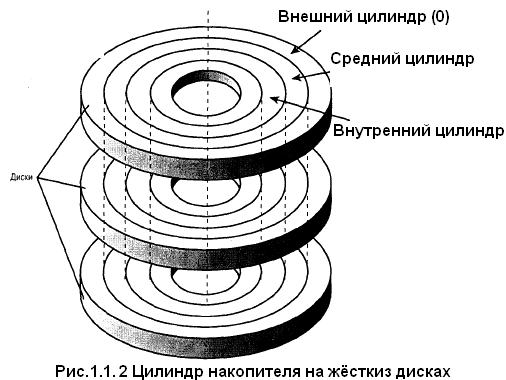

В накопителях обычно устанавливается несколько дисков, и данные записываются на обеих сторонах каждого из них. В большинстве накопителей есть по меньшей мере два или три диска (что позволяет выполнять запись на четырех или шести сторонах), но существуют также устройства, содержащие до 11 и более дисков. Однотипные (одинаково расположенные) дорожки на всех сторонах дисков объединяются в цилиндр (рис. 1.1.2).

Для каждой стороны диска предусмотрена своя дорожка чтения/записи, но при этом все головки смонтированы на общем стержне, или стойке. Поэтому головки не могут перемещаться независимо друг от друга и двигаются только синхронно.

Частота вращения дисков 3600, 5400, 5600, 6400, 7200, 10000 об/мин и Накопители со скоростью вращения 10000 или 15 000 об/мин используются обычно только в высокоэффективных рабочих станциях или серверах.

При нормальной работе жесткого диска головки чтения/записи не касаются дисков. Но при выключении питания и остановке дисков они опускаются на поверхность. Во время работы устройства между головкой и поверхностью вращающе­гося диска образуется очень малый воздушный зазор (воздушная подушка). Если в этот зазор попадет пылинка или произойдет сотрясение, головка " столкнется" с диском, вра­щающимся " на полном ходу". Если удар будет достаточно сильным, произойдет поломка головки. Последствия этого могут быть разными — от потери нескольких байтов данных до выхода из строя всего накопителя. Поэтому в большинстве накопителей поверхно­сти магнитных дисков легируют и покрывают специальными смазками, что позволяет устройствам выдерживать ежедневные " взлеты" и " приземления" головок, а также более серьезные потрясения.
