Типовые конструкции основных типов поршневых насосов
В зависимости от рода привода наиболее распространены две основные группы поршневых насосов: паровые и с электрическим приводом. Паровые насосы выполняются горизонтальными и вертикальными. … На рис. 6.6 представлена конструкция горизонтального парового насоса. Поршень водяного цилиндра приводится в движение непосредственно штоком парового поршня. Такие насосы обычно бывают двухпоршневыми для обеспечения равномерности подачи и удобного осуществления парораспределения. При этом каждый из штоков пары цилиндров (парового и водяного) управляет парораспределением соседнего цилиндра. Паровые насосы просты по устройству, но энергетически неэффективны, так как КПД парового цилиндра их низок. Насосы этого типа применяются в малых стационарных и транспортных установках для питания паровых котлов. Подобные насосы в ряде случаев применяются в нефтегазовых отраслях, где в качестве источника энергии вместо водяного пара в приводной части используется природный газ с начальным давлением на входе больше атмосферного. Поршневые насосы с электрическим приводом выполняются с горизонтальным и вертикальным расположением цилиндров. Конструкция горизонтального двухпоршневого насоса двустороннего действия показана на рис. 6.7. Поршень 1 насоса приводится в движение штоком 2, соединенным через крейцкопф 3 с кривошипно-шатунным механизмом. Цилиндр 4 представляет собой отдельную отливку, крепящуюся к основной раме 5 насоса. Нагнетательные 6 и всасывающие клапаны расположены на цилиндрах и благодаря съемным крышкам 7 доступны для осмотра и ремонта. Вследствие ограниченного числа двойных ходов поршня двигатель передает мощность на вал насоса при помощи понижающей зубчатой передачи. Насосы с электрическим приводом при различных диаметрах цилиндров охватывают области давлений до 700 м вод. ст. и подач до 1400 л/мин. Специальные гидравлические поршневые насосы, употребляемые в прессовых установках, создают давление до 100 МПа. Поршневые электроприводные насосы распространены в промышленности как дозаторы компонентов составляемой жидкой смеси. На рис. 6.8 изображен дозировочный насосный агрегат 4ДА6-10, предназначенный для одновременной подачи четырех различных жидкостей. В процессе работы изменением частоты вращения вала насоса можно одновременно и пропорционально изменять подачу всех четырех жидкостей. Регулирование подачи каждой жидкости раздельно достигается изменением длин хода поршней отдельных цилиндров. В станционной теплоэнергетике находят широкое применение поршневые насосы малой подачи для непрерывного снабжения реагентами систем водоприготовления и ведения заданного режима котловой воды. На рис. 6.9 дан продольный разрез однопоршневого вертикального насоса такого типа.
Рис. 6.6. Горизонтальный двухпоршневой паровой насос: 1 - паровой цилиндр; 2 - водяной цилиндр; 3 - шток; 4 - паровой золотник; ……… 5 - клапаны насоса; 6 - пароаой сальник; 7 - водяной сальник; 8 и 9 - рычаги.парораспределения
Технические данные однопоршневых насосов этого типа: Диаметр поршня, мм 15 - 28 Подача, л/ч 25 - 100 Давление, МПа 6 - 25 Поршни насосов выполняются дисковыми (рис. 6.10) и плунжерными (рис. 6.11). Уплотнение дисковых поршней в цилиндре достигается металлическими разрезными уплотняющими кольцами (аналогично поршням компрессоров) или кожаными манжетами. Плунжерный поршень уплотняют внешним сальником с мягкой набивкой. Поршни изготовляют из чугуна, а для высоких давлений - из стали. Клапаны часто выполняют тарельчатыми. Для насосов высокой подачи тарельчатые клапаны выполняются двухкольцевыми (рис. 6.12) и трехкольцевыми. Наиболее часто употребляемая конструкция такого клапана для малого расхода дана на рис. 6.13. Седло 1 клапана плотно впрессовано в клапанную перегородку цилиндра. Седло имеет две кольцевые притертые поверхности: 2 и 3. Клапан 4 скользит по направляющему стержню 5 и под влиянием разности давлений над клапаном и под ним, а также под действием конической пружины 6 плотно прижимается к седлу. В некоторых случаях тарельчатые клапаны выполняются в виде толстых резиновых пластин: это обеспечивает высокую герметичность клапана. Сальники поршневых насосов бывают с мягкой набивкой или с кожаными манжетами (рис. 6.14). Здесь давление, создаваемое насосом, действует на внутреннюю поверхность манжеты Г – или П – образного сечения, прижимает её к штоку и создаёт тем большую плотность, чем выше давление, создаваемое насосом.
Рис. 6.7. Продольный разрез горизонтального двухпоршневого насоса двустороннего действия
Рис.6.8. Дозировочный насосный агрегат 4ДА6-10

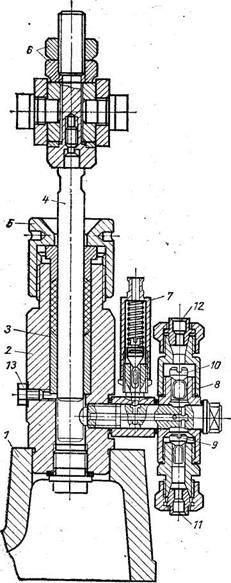

Рис. 6.9. Однопоршневой вертикальный дозировочный ………… насос малой подачи: 1 - фундаментная плита; 2 - цилиндр; 3 - гильза; ……… 4 - плунжер; .5 - сальниковая гайка; 6 - гайка для ………… изменения хода плунжера; 7 - предохранительный ……… клапан; 8 - клапанная камера; 9 - всасывающий …… ………… клапан; 10 - нагнетательный клапан; 11 - подвод ………… раствора; 12 - отвод раствора; 13 - пробка для ………… удаления воздуха из рабочей полости цилиндра
Рис. 6.10. Дисковый поршень с уплотнением кожаными Г-образными манжетами
Рис. 6.11. Плунжерный поршень
.
Рис. 6.12.Двухкольцевой клапан Рис.6.13.Простой тарельчатый ………………………………………………………… клапан
Рис. 6.14. Сальники с кожаными манжетами
|
