Лабораторная работа №4 Знакомство с основными нелинейными блоками программы Vissim
Выполнил Студент 4 курса Зарапин Г. О. группы ЭиА-С11
Проверил: Мурачев Е.Г.
г.Обнинск, 2014 г. Цель: изучение основных нелинейных блоков программы Vissim и решение задач по построению дискретных систем регулирования с использованием нелинейных, дискретных и логических блоков.
Ход работы:
а) Преобразователь крат в децибелы б) Преобразователь децибел в краты
Теперь поменяем начальные значения. Возьмем к примеру K=60.
в) Преобразователь крат в децибелы
г) Преобразователь децибел в краты Рис. 1. Примеры моделей(а, б, в, г), составленных в Vissim'е из нелинейных блоков, для проведения алгебраических вычислений
Рис. 2. Генераторы сигналов, построенные с использованием нелинейных блоков sin (вычисления синуса) и exp (вычисления ех, где х - входной сигнал блока exp) Верхняя часть схемы – генератор синусоиды А*sin(2Pi*wt). Нижняя часть схемы – генератор экспоненциального сигнала А*exp(alpha*t).

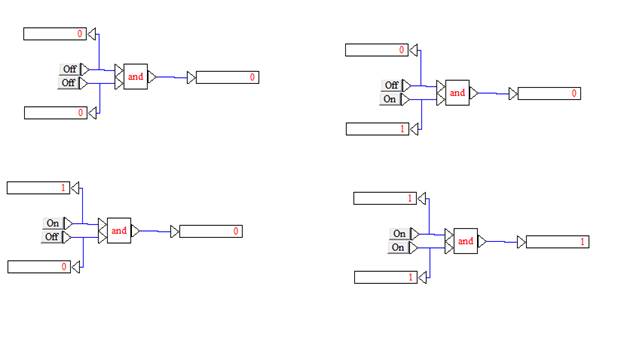

а) Блок and (И) б) Блок or (ИЛИ)
в) Блок xor (ИЛИ-НЕ) г) Блок not (НЕ) Рис. 3. Примеры работы булевых блоков(а, б, в, г) Vissim'а
Для наглядности действия эти блоки описываются с помощью таблиц истинности: Рис. 4. Логические (булевские) блоки Vissim'а и значения их выходных сигналов при различных комбинациях входных
Рис. 5. Компараторы Vissim'а и пояснение логики их работы

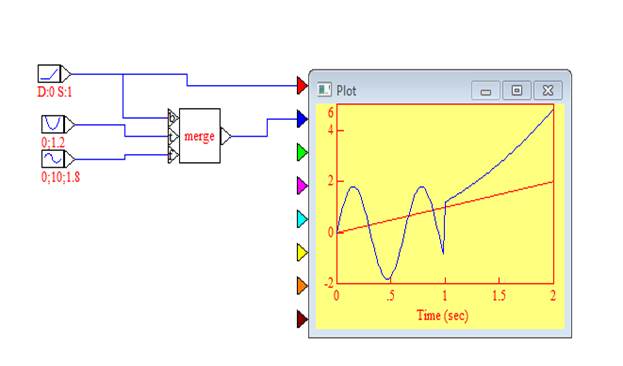

Рис. 6. Пояснение принципа действия блока merge. В момент времени, равный 1 сек выходной сигнал блока линейно растущего сигнала ramp, подаваемый на верхний, управляющий вход блока merge, достигает значения 1, и блок merge переключает выход с третьего входа на второй
|
