Статистические таблицы и графики

Статистические таблицы являются средством наглядного выражения результатов исследования.

Практикой выработаны определенные требования к составлению и оформлению таблиц.

1. Таблица по возможности должна быть краткой.

2. Каждая таблица должна иметь подробное название, из которого становится известно:
а) какой круг вопросов излагает и иллюстрирует таблица;
б) каковы географические границы представленной статистической совокупности;
в) за какой период времени, которому они относятся;
г) каковы единицы измерения (если они одинаковы для всех табличных клеток). Если единицы измерения неодинаковы, то в верхних или боковых заголовках обязательно следует указывать, в каких единицах приводятся статистические данные (тонн, штук, рублей и пр.).

3. Таблица может сопровождаться примечаниями, в которых указываются источники данных, более подробно раскрывается содержание показателей, даются и другие пояснения, а также оговорки в случае, если таблица содержит данные, полученные в результате вычислений.

4. При оформлении таблиц обычно применяются такие условные обозначения: знак тире (-) – когда явление отсутствует; х – если явление не имеет осмысленного содержания; многоточие (...) – когда отсутствуют сведения о его размере (или делается запись «Нет сведений»). Если сведения имеются, но числовое значение меньше принятой в таблице точности, оно выражается дробным числом (0, 0).

Округленные числа приводятся в таблице с одинаковой степенью точности (до 0, 1; до 0, 01 и т.п.). Если в таблице приводятся проценты роста, то во многих случаях целесообразно проценты от 300 и более заменять отношениями в разах. Например, писать не «1000 %», а «в 10, 0 раз».

Использование графиков для изложения статистических показателей позволяет придать последним наглядность и выразительность, облегчить их восприятие, а во многих случаях помогает уяснить сущность изучаемого явления, его закономерности и особенности, увидеть тенденции его развития, взаимосвязь характеризующих его показателей.

Статистические графики можно классифицировать по разным признакам: назначению (содержанию), способу построения и характеру графического образа.

По содержанию или назначению можно выделить графики сравнения в пространстве, графики различных относительных величин (структуры, динамики и т.п.), графики вариационных рядов, графики размещения по территории, графики взаимосвязанных показателей. Возможны и комбинации этих графиков, например графическое изображение вариации в динамике или динамики взаимосвязанных показателей и т.п.

По способу построения графики можно разделить на диаграммы, картодиаграммы и картограммы.

По характеру графического образа различают графики точечные, линейные, плоскостные (столбиковые, почасовые, квадратные, круговые, секторные, фигурные) и объемные.

Примером диаграммы служит рис. 3.2.

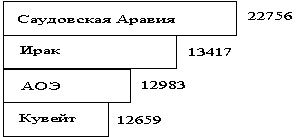

Рис. 3.2. Запасы нефти в отдельных странах в 1987 г.

Разновидностью столбиковой диаграммы является полосовая (ленточная) диаграмма, для которой характерны горизонтальная ориентация столбиков (полос) и вертикальное расположение базовой линии. Полосовая диаграмма особенно удобна в тех случаях, когда отдельные объекты сравнения характеризуются противоположными по знаку показателями (рис. 3.3).

Рис. 3.3. Добыча нефти в отдельных странах в 1986 г. по сравнению с 1970 г.

Квадратные и круговые диаграммы менее наглядны, чем столбиковые и полосовые, что связано с трудностью визуальной оценки соотношения площадей. Поэтому внутри квадратов и кругов следует проставлять величины изображаемых показателей (рис. 3.4). Еще меньшей наглядностью отличаются объемные диаграммы (например, в виде кубов), в которых лимитные размеры графического образа пропорциональны корням кубическим из сравниваемых величин.

Рис. 3.4. Численность населения Китая и Канады, млн. чел.

Основной формой структурных диаграмм являются секторные диаграммы (рис. 3.5). «Работающим» геометрическим параметром в секторной диаграмме удельных весов служит величина угла между радиусами: 1 % принимается на диаграмме равным 3, 6°, а сумма всех углов, составляющая 360°, приравнивается к 100 %.

Рис. 3.5. Структура активов коммерческого банка по степени риска.

Для изображения экономических явлений, протекающих во времени, применяют динамические диаграммы. В отличие от диаграмм, отображающих сравнительные величины отдельных объектов или их структуры, в динамических диаграммах объектом отображения служат процессы.

Геометрически адекватной формой их отражения являются линейные координатные диаграммы (рис. 3.6.).

Рис. 3.6. Уровень средней цены приватизационных чеков на торгах РТСБ, руб.

Рис. 3.7. Распределение квартир по числу проживающих в них.

Для изображения вариационных рядов применяются линейные и плоскостные диаграммы, построенные в прямоугольной системе координат. При дискретной вариации признака графиком вариационного ряда служит полигон распределения (рис. 3.7.).

Полигон распределения представляет собой замкнутый многоугольник, абсциссами вершин которого являются значения варьирующегося признака, а ординатами – соответствующие им частоты.
