Формирование требований к конструкции платформ.Стр 1 из 3Следующая ⇒

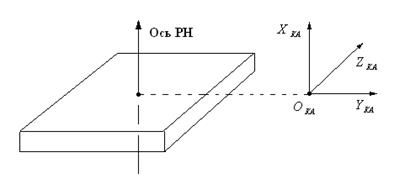

Понятие о базовых системам координат, осях и плоскостях КА В РКТ в качестве базовой системы координат (БСК) принята прямоугольная декартова система координат. БСК образована базовыми осями: Рисунок 1
Оси БСК материализованы контрольными гранями базового контрольного элемента (БКЭ), т.н. «зеркального куба», состоящего из зеркального куба и основания, устанавливаемого на нижнем фитинге КА. Привязка «зеркального куба» к БСК проводится обычно один раз на этапе контрольной стыковки корпуса КА и верхней части КА (торцевой панели, торцевой части элемента конструкции корпуса и др.). Для исключения повреждения «зеркального куба» в его составе предусмотрен специальный технологический кожух, который снимается при проведении юстировочных работ. На ТК после проведения этих работ производится демонтаж «зеркального куба» с КА вместе с вспомогательными конструктивными элементами. Базовая плоскость – плоскость стыка КА и элементов системы разделения (например, пирозамков) адаптера РН (или РБ). Оси Понятие о плоскости стабилизации КА. Плоскости Эти понятия относятся также и к платформам для КА мониторинга окружающей среды, обеспечения связи и навигации. К конструкции платформ для КА предъявляются общие и специальные требования. Общие требования, которые должны обеспечивать: - необходимые ресурсы ПН (ЦА); - возможность эксплуатации платформы на целевой орбите; - возможность параллельного производства и автономных испытаний платформы и ПН (ЦА); - адаптацию к средствам выведения; - заданные температурные условия бортовых систем и агрегатов на всех этапах функционирования КА; - максимальное применение существующих технических решений и технологий. Специальные требования, например: - к точности изготовления конструкции (расчетное сечение – отклонение от плоскости – допуски в угловых величинах); - к погрешности установки и измерения положения приборов и агрегатов. Положительные направления углов отсчитывается от соответствующей оси БСК и связанной системы координат приборов против часовой стрелки. Для обеспечения контроля – применяются «зеркальные кубы» на кронштейне под прибором. Для этого вводится система координат площадки под прибор так, чтобы оси совпадали с осями системы координат приборов.
|
