1, Вимірювання модуляційної характеристики осцилографічного ЕПП,
Uк=-350 В
| Iк мкА | |||||||||||||
| Uкм В | -4 | -5 | -6 | -7 | -8 | -9 | -10 | -11 | -12 | -13 | -14 | -15 | -16 |
Uк=-450 В
| Iк мкА | ||||||||||||||||
| Uкм В | -4 | -5 | -6 | -7 | -8 | -9 | -10 | -11 | -12 | -13 | -14 | -15 | -16 | -17 | -18 | -19 |
Рис, 2 Модуляційна характеристика осцилографічного ЕПП,
2, Вимірювання чутливості по координаті Х
| r мм | -22 | -20 | -19 | -17 | -16 | -15 | -14 | -13 | -11 | -9 | -7 | -6 | -5 | -4 | -3 | -1 | |||||||||||||||
| U В | -15 | -14 | -13 | -12 | -11 | -10 | -9 | -8 | -7 | -6 | -5 | -4 | -3 | -2 | -1 | ||||||||||||||||
| r мм | |||||||||||||||||||||||||||||||
| U В | |||||||||||||||||||||||||||||||
Рис 3, Чутливість по координаті Х,
3, Вимірювання чутливості по координаті Y,
| r мм | -15 | -14 | -13 | -12 | -11 | -10 | -9 | -8 | -7 | -6 | -5 | -4 | -3 | -2 | -1 | ||||||||||||||||
| U В | 18, 1 | 16, 9 | 15, 5 | 14, 1 | 13, 1 | 11, 7 | 10, 3 | 8, 8 | 7, 7 | 6, 4 | 5, 2 | 2, 7 | 1, 7 | 0, 3 | -0, 8 | ||||||||||||||||
| r мм | |||||||||||||||||||||||||||||||
| U В | -1, 9 | -3, 2 | -4, 5 | -5, 6 | -7 | -8, 2 | -9, 5 | -10, 7 | -12 | -13 | -14, 6 | -15, 8 | -17 | -18, 4 | -20, 2 | ||||||||||||||||

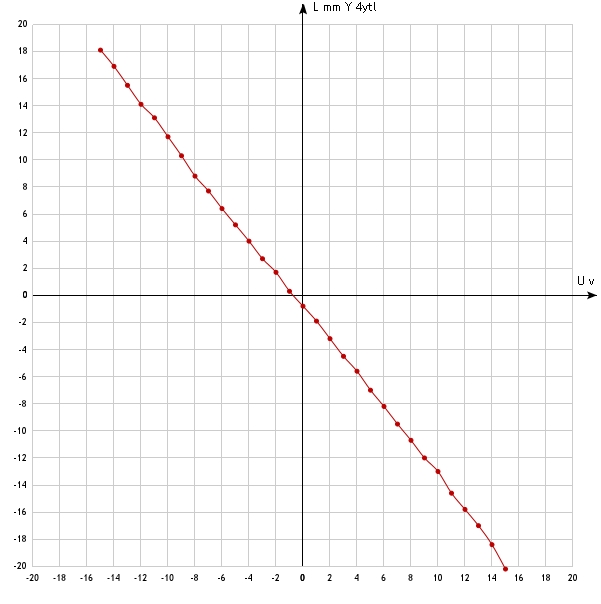

Рис 4, Чутливість по координаті Y,
4, Перевірка перпендикулярності платин,
Пластини не перпендикулярні
5, Похибка юстування електронно-оптичної системи
| Х, мм | |
| У, мм |
Пляма зміщена на 3 мм вливо і на 1 мм вниз відносно центру.
6, Дослідження нелінійності відхилення електронного променя
Y=25%
| L, мм | |||||||||||||||||||||||||||||||
| Uу, В | 1, 9 | 2, 6 | 3, 3 | 5, 8 | 6, 4 | 7, 7 | 7, 9 | 8, 6 | 9, 3 | 10, 2 | 10, 9 | 11, 7 | 12, 4 | ||||||||||||||||||
| L, мм | -1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 | -10 | -11 | -12 | -13 | -14 | -15 | ||||||||||||||||
| Uу, В | -0, 2 | -1 | -1, 8 | -2, 5 | -3, 4 | -4, 3 | -5, 1 | -5, 8 | -6, 6 | -7, 1 | -7, 9 | -8, 6 | -9, 5 | -10, 5 | |||||||||||||||||
Y=75%
| L, мм | |||||||||||||||||||||||||||||||
| Uу, В | 1, 3 | 2, 5 | 3, 5 | 4, 5 | 5, 1 | 6, 6 | 7, 5 | 8, 4 | 8, 8 | 9, 6 | 10, 2 | 10, 9 | 11, 7 | 12, 5 | |||||||||||||||||
| L, мм | -1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 | -10 | -11 | -12 | -13 | -14 | -15 | ||||||||||||||||
| Uу, В | 0, 5 | -0, 8 | -1, 8 | -2, 4 | -3, 2 | -4, 1 | -5 | -6 | -6, 4 | -7 | -7, 8 | -8, 8 | -9, 5 | -10 | |||||||||||||||||
X=25%
| L, мм | |||||||||||||||||||||||||||||||
| Uу, В | -0, 8 | -1, 7 | -3 | -4, 7 | -5, 7 | -7 | -8, 3 | -9, 4 | -10, 7 | -12 | -13, 5 | -15 | -15, 8 | -17, 1 | -18, 7 | -20, 3 | |||||||||||||||
| L, мм | -1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 | -10 | -11 | -12 | -13 | -14 | -15 | ||||||||||||||||
| Uу, В | 1, 5 | 5, 4 | 6, 8 | 9, 4 | 10, 9 | 11, 6 | 13, 3 | 14, 7 | 17, 2 | 18, 5 | |||||||||||||||||||||
X=75%
| L, мм | |||||||||||||||||||||||||||||||
| Uу, В | -0, 8 | -2 | -2, 7 | -4, 4 | -5, 8 | -7 | -8, 2 | -9, 3 | -10, 9 | -12, 5 | -13, 7 | -14, 8 | -16 | -17, 2 | -18, 6 | -20, 2 | |||||||||||||||
| L, мм | -1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 | -10 | -11 | -12 | -13 | -14 | -15 | ||||||||||||||||
| Uу, В | 1, 3 | 2, 9 | 4, 1 | 5, 5 | 6, 9 | 8, 3 | 9, 7 | 11, 1 | 12, 3 | 13, 4 | 14, 9 | 16, 5 | 17, 8 | 19, 1 | |||||||||||||||||
Розрахуємо нелінійність відхилення електронного променя по координатах X і Y:
нелінійність відхилення по Х:
Xs=0, 12%
нелінійність відхилення по Y:
Ys=13.54%
де S1 і S2 – чутливість до відхилення, виміряна на відстані, що дорівнює відповідно 25% і 75% від половини робочої частини екрана, В нашому випадку S1=0, 779 мм/В, S2=0, 778 мм/В для координати Х і S1=1, 34 мм/В, S2=1, 17 мм/В для координати Y,
7, Визначимо роздільну здатність осцилографічного ЕПП
Визначимо роздільну здатність по Х:
Маємо кількість рядків растра z = 50, ширина стислого растра hc = 11 мм, вертикальний розмір екрана h = 80 мм, Отже роздільна здатність R:
R = (z*h) / hc = 364
Маємо кількість рядків растра z = 100, ширина стислого растра hc = 26 мм, вертикальний розмір екрана h = 80 мм, Отже роздільна здатність R:
R = (z*h) / hc = 308
Визначимо роздільну здатність по Y:
Маємо кількість рядків растра z = 50, висота стислого растра hc = 22 мм, горизонтальний розмір екрана h = 80 мм, Отже роздільна здатність R:
R = (z*h) / hc = 182
Маємо кількість рядків растра z = 100, висота стислого растра hc = 41 мм, горизонтальний розмір екрана h = 80 мм, Отже роздільна здатність R:
R = (z*h) / hc = 195
