Очищення промислових газодимових викидів

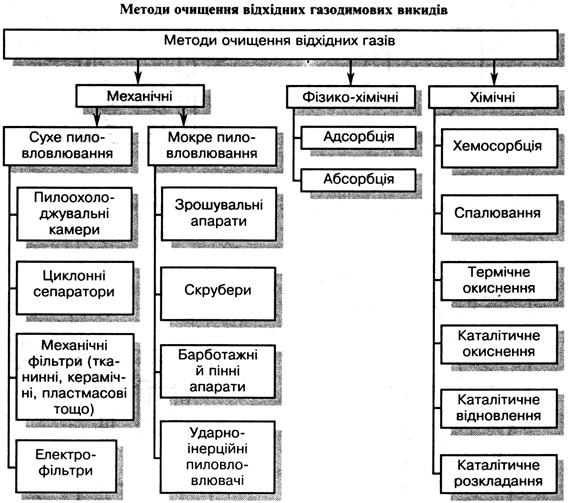

З метою зменшення забруднення атмосферного повітря пилом та іншими шкідливими домішками потрібно на всіх промислових підприємствах організувати ефективне очищення відхідних газових викидів. Усі методи очищення можна розподілити на три групи: механічні, фізико-хімічні й хімічні (див. схему).

Вибір методу очищення залежить від кількості відхідних газів та їхнього складу. Механічні методи застосовують для очищення вентиляційних та інших газових викидів від грубодисперсного пилу. В них пил відокремлюється під дією сили гравітації, інерції або відцентрової сили.

Вибираючи систему пиловловлювання, слід враховувати швидкість газового потоку, вміст пилу та його фізико-хімічні властивості, розмір часточок і наявність водяної пари. Існує два види пиловловлювання: сухе і мокре. З екологічного й економічного погляду досконалішими є сухі пиловловлювачі. Вони дають змогу повернути у виробництво вловлений пил, тоді як при мокрому утворюються водяні суспензії, переробка яких потребує більших матеріальних затрат. Недоліком сухого пилоочищення є те, що воно забезпечує високий ступінь очищення тільки у разі малої запиленості відхідних газів.

Механічне сухе пиловловлювання здійснюють в осаджувальних камерах, циклонних сепараторах, механічних та електричних фільтрах. В осаджувальних камерах очищають гази з грубодисперсними часточками пилу розміром від 50 до 500 мкм і більше (рис. 6.1, а). Ефективнішою є осаджу-вальна камера Говарда (див. рис. 6.1, б), в якій газовий потік розбивається горизонтальними пластинами на окремі секції. Незважаючи на незначний аеродинамічний опір і невисоку вартість, ці апарати застосовують рідко через труднощі їх очищення. З них відхідні гази направляють в інші, ефективніші апарати для подальшого очищення.









Значно поширеніші циклонні сепаратори (рис. 6.2). У них запилений газ, обертаючись по спіралі, відкидає часточки пилу на стінки апарата 3, 4, звідки вони потрапляють у пилоосаджувальну камеру 5. Циклонні сепаратори ефективно очищають гази, що містять часточки розміром не менш як 25 мкм. Коефіцієнт корисної дії циклонів залежить від концентрації пилу і розмірів його часточок. Середня ефективність знепилення газів у циклонах становить 78-86 % для пилу розміром 30-40 мкм. Основний недолік циклонів – значне абразивне спрацювання частин апарата пилом. Тому ці частини вкривають синтетичними матеріалами або зносостійкими сплавами, що здорожує конструкцію апарата. Циклони використовують для очищення запилених газів і повітря з великими часточками в різних галузях промисловості.



У фільтрах газовий потік проходить крізь пористий матеріал різної щільності й товщини. Очищення від грубодисперсного пилу здійснюють у фільтрах, заповнених коксом, піском, гравієм, насадкою різної природи й форми. Для очищення від тонкодисперсного пилу використовують фільтрувальний матеріал типу паперу, повсті або тканини різної щільності. Папір використовують для очищення атмосферного повітря або газів з низьким вмістом пилу. В промислових умовах застосовують тканини або рукавні фільтри. Вони мають форму барабана, тканинних мішків або кишень, що працюють паралельно. їх очищують струшуванням або продуванням повітря. Останнім часом як фільтрувальні тканини широко використовують синтетичні матеріали та скловолокно, що можуть витримувати температуру 150-250 °С, вони хімічно і механічно стійкіші і менш вологоємні порівняно з шерстю та бавовною. Останні дають змогу очищати гази з температурою не вище за 100 °С. Головною перевагою рукавних фільтрів є висока ефективність очищення, яка досягає 99 % для всіх розмірів часточок. Для тонкого очищення застосовують керамічні фільтри, фільтри з пластмас або скла. Ефективність пиловловлювання в них може досягати 99, 99 %, а температура очищуваного газу – 500 °С.









Для тонкого очищення газів від пилу використовують електрофільтри (рис. 6.3). Крім пилу вони можуть також очищати гази від аеро- та гідрозолів, тобто вловлювати більш дисперговані часточки. Електрофільтр складається з коронувального (негативного) 2 і осаджувального (позитивного) 1 електродів. Останній виготовляють у вигляді трубки або пластини. Електрофільтр живиться постійним струмом високої напруги (50- 100 кВ). При напруженості електричного поля між електродами 15 кВ/см повітря йонізується і створює позитивні та негативні заряди. Заряджені частинки осідають на часточки пилу, внаслідок чого вони рухаються до протилежно заряджених електродів і осідають на них. У сухих електрофільтрах для очищення поверхні електродів від пилу використовують струшувальні пристрої 5 ударно-молоткового типу. За допомогою електрофільтрів очищають значні об'єми газів від пилу з розміром часточок 0, 01- 100 мкм за температури газів до 500 °С. Фільтри ефективно працюють при невеликих газових потоках, досягаючи ступеня очищення 99, 9 %.

Для підвищення ефективності роботи електроди інколи змочують водою. Такі електрофільтри називають мокрими. У мокрих пиловловлювачах запилений газ зрошується рідиною або контактує з нею. Найпростішою конструкцією є промивна башта, заповнена кільцями Рашіга, скловолокном або іншими матеріалами. До апаратів такого типу належать скрубери та труби Вентурі. Часто для видалення шламів, що утворюються, труби Вентурі доповнюють циклонами. На рис. 6.4 зображено порожнистий форсунковий скрубер. Він являє собою циліндричну (або прямокутну) башту, виготовлену з металу, цегли чи залізобетону. Скрубери працюють за принципом протитечії: газ рухається знизу вгору, а поглинальна рідина (частіше вода) розпилюється форсунками згори вниз. Швидкість газу в скруберах – 1, 0-1, 5 м/с. Ефективність очищення газів залежить від змочуваності пилу і досягає 96-98 %. Для вловлювання важко-змочуваного пилу, наприклад вугільного, у воду добавляють поверхнево-активну речовину (ПАР). Скрубери можна застосовувати для холодних і гарячих газів, які не містять токсичних речовин (кислот, хлору тощо), оскільки вони видаляються в атмосферу разом з очищеним газом у вигляді туману.

У барботажних апаратах запилений газ пропускають крізь рідину (воду). їх доцільно використовувати для очищення гарячих газів з часточками пилу розміром понад 5 мкм. Барботаж використовують також у пінних апаратах. Для створення піни у воду добавляють ПАР. Ефективність очищення в цих апаратах досягає 97-99 %.

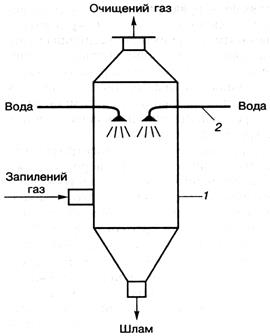

Рис. 6.4. Порожнистий форсунковий скрубер: 1 – корпус; 2 – форсунки



Недоліком мокрого очищення газів є те, що вловлений пил перетворюється на мокрий шлам. Для видалення останнього потрібно будувати шламову каналізацію, що здорожує конструкцію. Мокрі пиловловлювачі типу труби Вентурі характеризуються значними витратами електроенергії для подавання й розбризкування води, особливо для уловлювання пилу з розміром часточок менш як 5 мкм. Під час очищення деяких газів можлива лужна або кислотна корозія. Значно погіршуються умови розсіювання через заводські труби відхідних газів, зволожених під час охолодження в апаратах цього типу.

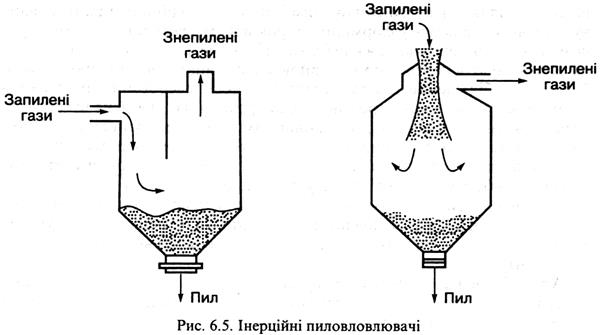

В апаратах інерційного пиловловлювання різко змінюється напрямок потоку (рис. 6.5). Часточки пилу за інерцією вдаряються об поверхню, осаджуються і через розвантажувальний пристрій видаляються з апарата. Усередині апаратів розміщені пластини або кільця, об які вдаряється газ. Зверху апарати можуть зрошуватися водою. Тоді пил з них видаляється у вигляді шламу.

Ультразвукові апарати використовують для підвищення ефективності роботи циклонів або рукавних фільтрів. Ультразвук сприяє адгезії і закріпленню часточок пилу. Ці апарати ефективні у разі високої концентрації пилу в очищуваному газі. Для збільшення ефективності роботи апарата його зрошують водою. Такі апарати в комплексі з циклоном застосовують для уловлювання сажі, туману різних кислот тощо.

До фізико-хімічних методів очищення газових викидів належать абсорбція і адсорбція. Абсорбція – це процес хімічного осадження або зв'язування забруднювальних речовин під час пропускання очищуваного газу крізь рідкий поглинач. Апарати для такого очищення називають абсорберами. В цих апаратах очищуваний газ і абсорбувальна рідина рухаються назустріч один одному. Абсорбцію застосовують для очищення повітря і відхідних газів, що містять токсичні забруднення – кислотні тумани, оксиди карбону (IV) і (II), ціанідну або ацетатну кислоти, сірчистий газ, оксиди нітрогену, різні розчинники тощо. Як поглинач використовують суспензії, що містять оксиди магнію і кальцію або вапняк:

СаО + NO2 → CaNO3; CaO + СО2 → СаСО3;

MgO + SO2 → MgSO3; CaO + SO2 → CaSO3;

CaCO3 + 2HCl → CaCl2 + H2O + CO2↑.







Ефективність очищення становить 90-95 %. Шлами після очищення можуть використовуватись для подальшого перероблення й отримання продуктів. Недоліком цих апаратів є ускладнення процесу видалення шламів у разі утворення важкорозчинних речовин.

Адсорбційний метод очищення газів – це сорбція газуватих речовин на поверхні або в об'ємі мікропор твердого тіла. Тверду речовину, на поверхні або в об'ємі пор якої відбувається концентрування очищуваних речовин, називають адсорбентом. Поглинювані забруднювальні речовини, що перебувають у газовій або рідкій фазі, називають адсорбтивом, а після переходу в адсорбований стан – адсорбатом. У техніці використовують тверді адсорбенти з сильнорозвинутою внутрішньою поверхнею. Найчастіше як адсорбент використовують активоване вугілля, силікагель та глини, що мають велику поверхню. Один грам активованого вугілля має поверхню близько 5 км2. Вилучені з очищуваних газів речовини – адсорбтиви, які в подальшому видаляють шляхом десорбції, можуть бути використані для тих чи інших цілей. Цей процес називають регенерацією адсорбента і здійснюють здебільшого нагріванням перегрітою парою.

Апарати, в яких здійснюють адсорбцію, називають адсорберами. їх виконують вертикальними, горизонтальними і з кільцевими полицями, на яких розташовують адсорбент. За розміром і формою часточок активоване вугілля буває гранульованим і порошкоподібним. Гранульоване вугілля виготовляють у формі циліндриків діаметром від 2 до 5 мм, причому висота циліндрика завжди більша від діаметра. Гранульоване вугілля застосовують переважно в установках зі стаціонарним шаром адсорбенту. Для збільшення поверхні та інтенсивності масообміну гранульоване вугілля подрібнюють і розсівають на фракції. Подрібнене вугілля використовують у процесах зі стаціонарним, рухомим і киплячим шаром адсорбенту. В цьому разі процес здійснюють у безперервному режимі і з застосуванням гранул вугілля з підвищеною міцністю проти стирання. Перевагою безперервного процесу є повна його автоматизація, можливість здійснювати хроматографічне розділення суміші компонентів поряд з їх виділенням з газу, зменшення витрат теплоти на регенерацію вугілля. Недоліком методу є великі енергетичні витрати через високий опір шару адсорбенту.

Адсорбцією на активованому вугіллі очищають відхідні гази від гідрогенсульфіду у виробництві штучного волокна. За допомогою адсорбції на силікагелі очищають газові викиди від оксидів нітрогену. Цей метод широко застосовують для очищення викидних газів від багатьох інших шкідливих домішок.

Хімічні методи очищення викидних газів засновані на хімічному зв'язуванні шкідливих забруднювальних речовин. Дуже поширеним методом є хемосорбція, коли очищуваний газ промивають розчином речовин, що реагують із забруднювальними домішками. Так, для вловлювання оксидів нітрогену застосовують торфолужні композиції з гідроксидом кальцію або аміаком. У результаті хемосорбції утворюється добриво з 6 – 8 %-м вмістом зв'язаного азоту у вигляді нітратів кальцію і амонію.

Спалювання використовують для знешкодження горючих вуглеводнів, що не використовуються у виробництві. З економічного погляду це малоефективний процес, оскільки теплота не використовується і тільки призводить до теплового забруднення навколишнього середовища. Якщо концентрація горючих речовин недостатня для горіння, то застосовують термічне окиснення. При цьому очищуваний газ спалюють у полум'ї пальника.

У багатьох випадках для знешкодження відхідних газів застосовують каталітичні процеси окиснення, відновлення та розкладання. Наприклад, вихлопні автомобільні гази очищають від оксиду карбону (II) шляхом його окиснення до вуглекислого газу на мідно-мангановому каталізаторі, що являє собою суміш оксидів мангану і купруму:



Каталітичне відновлення оксидів нітрогену до N2 здійснюють за допомогою відновників – водню, метану або аміаку за наявності платино-паладієво-родієвих каталізаторів.


Опрацювавши цей розділ, ви повинні вміти:

1) схарактеризувати забруднення атмосфери;

2) назвати основні принципи класифікації забруднень атмосфери і пояснити їх практичне значення;

3) пояснити, що таке організовані й неорганізовані промислові викиди;

4) навести класифікацію джерел забруднення атмосферного повітря;

5) описати екологічний вплив забруднень атмосфери на здоров'я людей та стан довкілля;

6) схарактеризувати хімічну та фізико-хімічну поведінку забруднень в атмосфері;

7) пояснити хімічну та фізико-хімічну сутність «парникового ефекту», кислотних опадів, «озонової дірки» та вплив ядерних випробувань на стан атмосфери;

8) визначити сутність нормування якості атмосферного повітря;

9) зробити розрахунки приземної концентрації шкідливих речовин та гранично допустимих викидів в атмосферу;

10) схарактеризувати різні методи очищення газових викидів та можливості їх застосування на підприємствах.


Запитання і завдання для самостійної роботи

1. Назвіть види забруднень атмосфери і дайте їх коротку характеристику.

2. Знаючи обсяги добування енергетичних ресурсів у країні, зробіть розрахунки можливих викидів вуглекислого газу і сірчистого ангідриду в атмосферне повітря в Україні. Як зміниться викид цих речовин в атмосферу, якщо споживання палива збільшити вдвічі?

3. Які шкідливі викиди в атмосферу і в якій кількості зроблять 200 тис. легкових автомобілів за добу? За рік?

4. Яку кількість і яких шкідливих речовин викидає в атмосферу щороку чорна металургія, енергетика та автомобільний транспорт України?

5. Дайте визначення і поясніть на прикладах, що таке організований і неорганізований, первинний і вторинний викиди.

6. Назвіть ознаки, за якими класифікують джерела забруднення атмосферного повітря, і наведіть приклади.

7. Як впливає забруднення атмосфери на здоров'я людей та стан довкілля?

8. Скільки кисню споживає сім'я з чотирьох чоловік за добу і скільки потрібно дерев для його вироблення?

9. Як можна зменшити забруднення атмосфери?

10. Що відбувається з оксидами нітрогену, водяною парою, гідрогенсульфідом і оксидом сульфуру (IV), які потрапили в атмосферу з газовими викидами?

11. Як «поводяться» хлорфторорганічні сполуки в атмосфері?

12. Схарактеризуйте сутність «парникового ефекту» та його можливі наслідки.

13. Що сприяє випаданню кислотних опадів? Які їх наслідки?

14. Що таке «озонова дірка» і що спричинює її утворення?

15. Як запобігти випаданню кислотних опадів? Як зменшити руйнування озонового шару?

16. Як запобігти катастрофічним змінам клімату внаслідок антропогенної діяльності?

17. Які можливі наслідки термоядерної війни?

18. У чому полягає відмінність між ГДК і ГДВ?

19. В атмосферу викидають 1000 г/с відхідних газів, у яких міститься 7 %СО2 і 0, 3 % SO2. Визначте максимальне значення приземної концентрації цих забрудників, якщо підприємство розташоване в Київській області і має 100-метрову димову трубу діаметром 6 м. Температура викидних газів 120 °С. Середня кількість викидних газів становить10 тис. м3 за годину.

20. На підприємстві утворюються газодимові викиди, що містять пил з розміром часточок від 2 до 500 мкм та 0, 8 % оксидів сульфуру. Запропонуйте конструкцію очисної споруди.

21. В яких випадках застосовують очищення викидних газів від пилу в пиловловлювальних камерах, циклонах та електрофільтрах?

22. Сформулюйте оптимальні умови роботи циклонів та електрофільтрів.

23. В яких випадках використовують абсорбційне і адсорбційне очищення газодимових викидів?

24. Чому на більшості підприємств при спалюванні палива в котельнях не використовують очищення викидів від «парникових» газів?

25. У чому полягає сутність методів очищення викидних газів спалюванням, термічним та каталітичним окисненням, каталітичним відновленням?

26. Скільки і яких викидів в атмосферу здійснюється в процесі виробництва 100 млн т сталі?
