Расчет сечения проводов
Сечения проводов и кабелей выбирают исходя из механической прочности, тока нагрузки и потери напряжения. В процессе монтажа и эксплуатации электрические провода и кабели испытывают механические нагрузки, которые могут привести к обрыву токоведущих жил. Чтобы этого не произошло, ПУЭ ограничивает минимальное сечение проводов в зависимости от способов прокладки и материала токоведущих жил. Сечение медных жил проводов и кабелей должно быть не менее 1, 5 мм2.[3] Новый ГОСТ допускает потери напряжения в осветительных сетях производственных помещений не более 2, 5%.[3; 5; 8] Рассчитываем сечение проводов на участках по потере напряжения. Сечение проводов определяется по формуле:
где С – коэффициент зависящий от напряжения сети, материала токоведущей жилы, числа проводов в группе.
Мощность группы 1:. Мощность группы 2:. Мощность группы 3:. Определяем общую мощность:
Произведем расчет электрических моментов всех ветвей схемы. Определяем момент между силовым и осветительным щитами:
Определяем моменты группы 1. Определяем моменты группы 2: Определяем моменты группы 3: Определяем сечение проводов группы 1. Сечение провода на участке АР1:
принимаем стандартное сечение по ГОСТ: Сечение провода на участке АР2: принимаем стандартное сечение по ГОСТ: Определяем сечение проводов группы 2. Сечение провода на участке БР1:
принимаем стандартное сечение по ГОСТ:

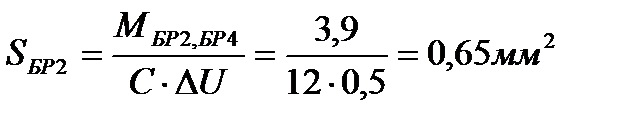

Сечение провода на участке БР2:
принимаем стандартное сечение по ГОСТ: Определяем сечение проводов группы 3. Сечение провода на участке ВР1:
принимаем стандартное сечение по ГОСТ: Сечение провода на участке ВР2:
принимаем стандартное сечение по ГОСТ: Определяем сечение провода на главном участке СО1:
принимаем стандартное сечение по ГОСТ: Определяем сечение провода на главном участке СО2:
принимаем стандартное сечение по ГОСТ: Определяем суммарные потери напряжения на участках:
Определяем суммарные потери напряжения на участках группы 1: Потеря напряжения от силового щита С до нагрузки Р3:
Потеря напряжения от силового щита С до нагрузки Р4: Определяем суммарные потери напряжения на участках группы 2: Потеря напряжения от силового щита С до нагрузки Р3:
Потеря напряжения от силового щита С до нагрузки Р4:
Определяем суммарные потери напряжения на участках группы 3: Потеря напряжения от силового щита С до нагрузки Р3:
Потеря напряжения от силового щита С до нагрузки Р4:
В каждой группе суммарные потери напряжения осветительной сети меньше 2, 5%. Из этого следует, что сеть скомпонована верно.
|
