Разработка вопросов электробезопасности подстанции «Красноармейская» 110/35/10 кВ








Подстанция является понижающей, расположенная в III климатической зоне, имеет два автотрансформатора напряжением 110/35/10, кВ, для питания собственных нужд имеется два трансформатора 10/0, 4; Распределительные устройства 110 и 35 кВ открытого типа, 10 кВ закрытого.

Ожидаемый ток короткого замыкания на низкой стороне 10 кВ = 8990 А.

Площадь подстанции Красноармейская 110/35/10 кВ . Р = (40+90)2 = 260 м

Грунт двухслойный: удельное сопротивление верхнего слоя (песок) нижнего (суглинок) -

По периметру контура в грунт забиты вертикальные элементы (стержни) диаметром d = 0, 04 м и длиной Ɩ = 10 м, соединенные стальной полосой сечением 40х4 мм, горизонтальная сетка внутри контура состоит из полос сечением 4х40 мм.

Толщина верхнего слоя земли

Глубина погружения электрода в землю – расстояние от поверхности земли до электрода

Составляем предварительную схему заземлителя, по которой определяем площадь территории, занимаемой заземлителем, S, .

Сетка заземления не должна пролегать непосредственно под оборудованием, поэтому, рассчитав количество электродов, необходимо сгустить линии сетки там, где нет оборудования, и, наоборот, разредить там, где находится оборудование.



(6.7)



где ψ = 2 – коэффициент сезонности для слоя сезонных изменений.

(6.8)



Так как условная толщина слоя сезонных изменений в III климатической зоне h = 1, 8 м, что меньше толщины верхнего слоя земли то



(6.9)



Отношение с учетом коэффициента сезонности:



12.5. (6.10)



Примем расстояние между электродами в модели заземлителя а = 5, м.

Определим число вертикальных электродов при известном а:





, (6.11)



где S – площадь территории, занимаемой заземлителем,

n – число вертикальных электродов.



50.



Или определим число вертикальных электродов при известном а по формуле:



50, (6.12)



где Р – периметр контура заземлителя: [P = (90+40)2=260]



Относительная длина верхней части вертикального электрода, то есть части, находящейся в верхнем слое земли, определяется из выражения:



0.25м. (6.13)



Эквивалентное удельное сопротивление двухслойной земли для сплошного заземлителя в виде горизонтальной сетки с вертикальными электродами может быть определено также по формуле:



(6.14)



где показатель степени:



(6.15)





(6.16)









Определим сопротивление сплошного заземлителя, состоящего из контура вертикальных заземлителей, соединенных горизонтальными электродами, и сетки, которая находится внутри сетки.

Сопротивление сложного заземлителя, состоящего из сетки и ряда вертикальных проводников, может быть определено из следующего выражения:



(6.17)



(6.18)



(6.19)

где n – число вертикальных проводников;

L – общая длина проводников.

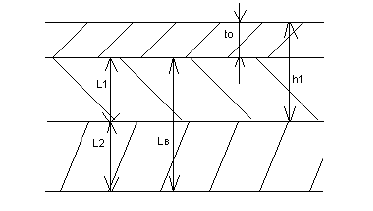

Двухслойная модель земли показана на рисунке 7.3.





Рисунок 7.3 – Двухслойная модель земли













Коэффициент напряжения прикосновения может быть определен из следующего приближенного выражения для заземлителей типа сетки с равномерным распределением проводников и дополненной вертикальными проводниками:



(6.20)



где – расстояние между проводниками, м;

– периметр сетки, м;

– функция отношения .





Коэффициент снижения прикосновения, зависящий от удельного сопротивления верхнего слоя земли, может быть определен из формулы:



(6.21)



где - сопротивление тела человека;

- удельное сопротивление верхнего слоя земли.





Напряжение прикосновения определяется по следующей формуле:



(6.22)



Допустимое напряжение при с учетом АПВ, рекомендуемое время для расчета напряжения прикосновения и напряжения шага составляет 450 В.



Потенциал заземлителя определяется по формуле:



(6.23)



Находим максимальное напряжение прикосновения:



(6.24)



Из условия безопасности прикосновения человека к заземленным предметам в зоне ЗУ в эффективно заземленной сети:



(6.25)



где ток через человека.





0, 4572 А = 457, 2 мА. (6.26)



Проверим условие безопасности, где определяемое ГОСТ 12.1.038 – 82.







Условие выполняется.

Коэффициент напряжения шага для сложного заземлителя, состоящего из сетки и ряда вертикальных проводников, может быть определен в зависимости от типа заземлителя. Принимаем Определяем коэффициент – коэффициент снижения напряжения шага, зависящий от удельного сопротивления верхнего слоя земли согласно следующей формуле:



0, 143. (6.27)



По следующей формуле определяем напряжение шага:



(6.28)



Условие безопасности для человека, шагающего в зоне распространения тока:



(6.29)



где согласно ГОСТу для времени действия короткого наомзамыкания с учетом АПВ .



(6.30)



Ток через человека находим по формуле:



(6.31)



Проверим условие безопасности:



.



Условие выполняется.

Рассмотрим возможность использования данного заземлителя по требованиям



0, 834 Ом, (6.32)

2, 33 Ом. (6.33)

Полученное в результате расчетов сопротивление заземления , удовлетворяет условиям

Рассмотрим возможность использования заземляющего устройства ОРУ 110 кВ в качестве выносного для РУ СН 10/0, 4 кВ и сети 10/0, 4 кВ.

Протяженность кабелей питания составляет 40 м. Длина отдельных кабелей достигает 60 м на 1 блок, соответственно длина увеличивается в 3 раза. Проводим расчет длины кабелей:





В электроустановках свыше 1000 В с изолированной нейтралью в качестве расчетного тока можно принять ток, вычисленный приближенно по формуле:



1, 14 А, (6.34)



где – фазное напряжение сети, кВ;

– общая длина подключенных к сети кабельных линий, кВ;

– общая длина подключенных к сети воздушных линий, кВ.



При выносном исполнении заземления заземлители располагаются на некотором удалении от заземляемого оборудования. Поэтому заземленные корпуса находятся вне поля растекания – на земле, и человек, касаясь корпуса, оказывается под полным напряжением относительно земли, если не учитывать коэффициент , . Так как ток через человека:



(6.35)



– время действия тока К.З.

;

;

;

.





С учетом :



(6.36)



(6.37)



(6.38)



(6.39)



где .





Расчетная модель заземлителя показана на рисунке 6.4.





Рисунок 6.4 – Расчетная модель заземлителя



Допустимые значения напряжения прикосновения и проходящего через человека тока для сети выше 1000 В с изолированной нейтралью при и более и , то есть условия безопасности выполнены и существует возможность использования заземляющего устройства ОРУ 110 кВ в качестве выносного для РУ СН 10/0, 4 кВ и сети 10/0, 4 кВ.


Заключение





В дипломном проекте спроектирована релейная защита подстанции «Красноармейская» напряжением 110/35/10 кВ. в Российской федерации в районе Красноармейская. Произведен выбор основного электрического оборудования.

В разделе «Разработка главной схемы электрических соединений подстанции» разработана главная электрическая схема подстанции и выбрано основное электрооборудование, устанавливаемое на проектируемой подстанции: два трансформатора типа ТДТН-40000/110, выключатели, разъединители, предохранители, ограничители перенапряжений, трансформаторы тока и напряжения.

В целом подстанция представляет собой надёжную электроустановку, способную осуществлять бесперебойное электроснабжение потребителей.

В разделе «Релейная защита элементов подстанции» рассчитаны основные защиты трансформатора, резервные защиты, установленные на трансформаторе. В качестве основных защит рассчитаны: газовая защита и дифференциальная токовая защита, выполненная с использованием цифровых терминалов производства фирмы АВВ. Резервные защиты, установленные на трансформаторе, представлены следующими видами защит: максимальной токовой защитой с минимальным пуском по напряжению, максимальной токовой защитой с комбинированным пуском по напряжению.

Релейная защита отходящих линий 110 кВ выполнена на терминале дистанционной защиты производства фирмы АВВ, который состоит из резервного и основного комплекта защит.

В специальной части дипломного проекта произведен анализ устройства резервирования при отказе выключателя

В разделе «Безопасность жизнедеятельности» расчет искусственного освещения диспетчерского помещения, а также расчет заземляющего устройства.

В экономической части дипломного проекта произведена экономическая оценка эффективности проекта, включающая в себя расчет инвестиционной приемлемости проекта, рентабельности инвестиций, норму прибыли, а также срока окупаемости данного проекта.
